Genebre 3264 Quick Start Manual

Características
1. Tensión de conexión 110V-120V 50/60Hz
2. Intensidad máxima 10 (6) A
3. Máxima potencia de la bomba 1 CV (0.75kw)
4. Índice de protección IP65
5. Presión máxima de trabajo 10 bar (1MPa)
6. Presión de arranque 1,5 bar (0,15 MPa)
7. Temperatura máxima de trabajo 60º C
8. Caudal 30 – 60 l/h
9. Conexiones R1" ISO 7/1 (EN 10226-1)
Medida
Ref. PN
/Size
3264 1" 10
Descripción
El controlador está programado para arrancar y
detener automáticamente una bomba.
Su función de protección contra la falta de agua
evita que la bomba se dañe en caso de
funcionamiento en seco.
Su función de protección contra la falta de agua
evita que la bomba se dañe en caso de
funcionamiento en seco. Además, dispone de un
temporizador de inicio automático retardado para
reiniciar la bomba cada hora, cada 5 horas o cada
24 horas durante un periodo de 4 minutos después
de la protección del funcionamiento en seco hasta
24 horas más tarde. En caso de que todavía no
haya agua en el tubo, el programa se repetirá cada
24 horas. El sistema de tiempos se puede ajustar
según los requisitos de los clientes.
Una vez resueltos los fallos que hayan provocado el
bloqueo, mantenga pulsado el botón de reinicio
durante más de 2s para reiniciar el sistema. Esto
permite detener o reanudar la bomba.
GENEBRE S.A.

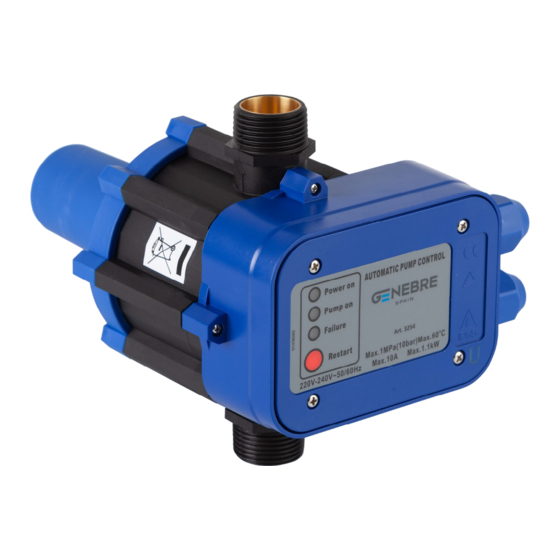

Controlador automático de bombas de agua
Automatic water pump control
Presión de arranque
/ Starting pressure
(bar)
1,5 (0,15 MPa)
FECHA DE REVISIÓN: 02/12/2022
GENEBRE S.A. · Avda. Joan Carles I, 46-48 · EDIFICIO GENEBRE
Tel. +34 93 298 80 00/01 · Fax +34 93 298 80 06
08908 L'HOSPITALET DE LLOBREGAT Barcelona (Spain)
3264
Art.:
1. Input voltage 110V-120V 50/60Hz
2. Max. current 10 (6) A
3. Pump maximum power 1 HP (0,75kw)
4. Protection grade IP65
5. Maximum working pressure 10 bar (1MPa)
6. Starting pressure 1,5 bar (0,15 MPa)
7. Maximum working temperature 60º C
8. Flow rate 30 – 60 l/h
9. Connections R1" ISO 7/1 (EN 10226-1)
Presión de la
bomba / Pump's
pressure (bar)
≥ 1,5 (0,15 MPa)
The control is programmed to start and stop a pump
operation automatically.
Its feature of water-shortage protection can protect
the pump from being damaged during dry running.
Also, it has a built-in delayed auto-start timer which
attempts to restart pump every 1 hour, 5 hours and
24 hours when if there is still no water in the pipe, the
whole program will repeat every 24 hours. Timing
system inside can be set as per customer's
requirements.
After resolving any errors that have caused the
shutdown, press, and hold the reset button for more
than 2s to reboot. This allows you to pause or
resume the pump.
e-mail: genebre@genebre.es
internet: http://www.genebre.es
/
Features
Altura de la columna
de agua / The height
of water column (m)
≤ 15
Description
NUMERO DE REVISIÓN: R2
Peso/Weight
(Kg)
1,120
