Electrolux EW30EC55GS Installation Instructions Manual

30" electric cooktop
Hide thumbs

Advertisement

Quick Links

Download this manual See also: Use and Care Manual, Wiring Diagram
Table of Contents
ELECTRIC COOKTOP INSTALLATION INSTRUCTIONS
Canada
IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE.
READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
WARNING
flammable vapors and liquids in the vicinity of this or any other appliance.
Cooktop Dimensions
30" Min. *
(76.2 cm)
A
F
Cooktop Cutout
Dimensions
H
* 30" (76.2 cm) min. for unprotected cabinet
24" (61 cm) min. for protected surface
MODEL
30'' Ceramic Model
36'' Ceramic Model
MODEL
30'' Ceramic Model
36'' Ceramic Model
All dimensions are in inches (cm).
Printed in United States
INSTALLATION AND SERVICE MUST BE PERFORMED
BY A QUALIFIED INSTALLER.
FOR YOUR SAFETY: Do not store or use gasoline or other
B
C
D
E
I
PRODUCT DIMENSIONS
A. WIDTH
B. DEPTH
30¾ (78.1)
21¾ (55.2)
36¾ (93.3)
21¾ (55.2)
CUT OUT DIMENSIONS
G. WIDTH
MINIMUM
MAXIMUM
29¾ (75.6)
30 (76.2)
35¾ (90.8)
36 (91.4)
IMPORTANT INSTALLATION INFORMATION
• All electric cooktops run off a single phase, three-wire or
four-wire cable, 240/208 volt, 60 hertz, AC only electrical
supply with ground.
• Minimum distance between cooktop and overhead cabinetry
is 30" (76.2 cm).
4" X 8" (10.2 cm x 20.3 cm)
opening to route armored cable
if a panel is present
Front
Countertop
G
Figure 1
C. HEIGHT
D. HEIGHT
3 1/8 (7.9)
5 5/8 (14.3)
3 1/8 (7.9)
5 5/8 (14.3)
H. DEPTH
MINIMUM
20 3/8 (51.8)
20 3/8 (51.8)
1
United States
Countertop
Side view
E. BOX WIDTH
F. BOX DEPTH
28 5/8 (72.7)
19¼ (48.9)
34 5/8 (87.9)
19¼ (48.9)
I. HEIGHT BELOW
COOKTOP
MAXIMUM
20 5/8 (52.4)
7½ (19)
20 5/8 (52.4)
7½ (19)
P/N 318205418 (1003) Rev. A
English – pages 1-6
Español – pages 7-12
Français - pages 13-18
Notes - pages 19-20
Rear

Advertisement

loading

  Also See for Electrolux EW30EC55GS

Electrolux 36 Use And Care Manual
Electrolux 36 Use And Care Manual 26 pages
Electrolux EW30EC55G Installation Instructions Manual
Electrolux EW30EC55G Installation Instructions Manual 16 pages
Electrolux EW30EC55GB - 30
Electrolux EW30EC55GB - 30" - Electric Cooktop Dimension Manual 4 pages

  Related Manuals for Electrolux EW30EC55GS

  Summary of Contents for Electrolux EW30EC55GS

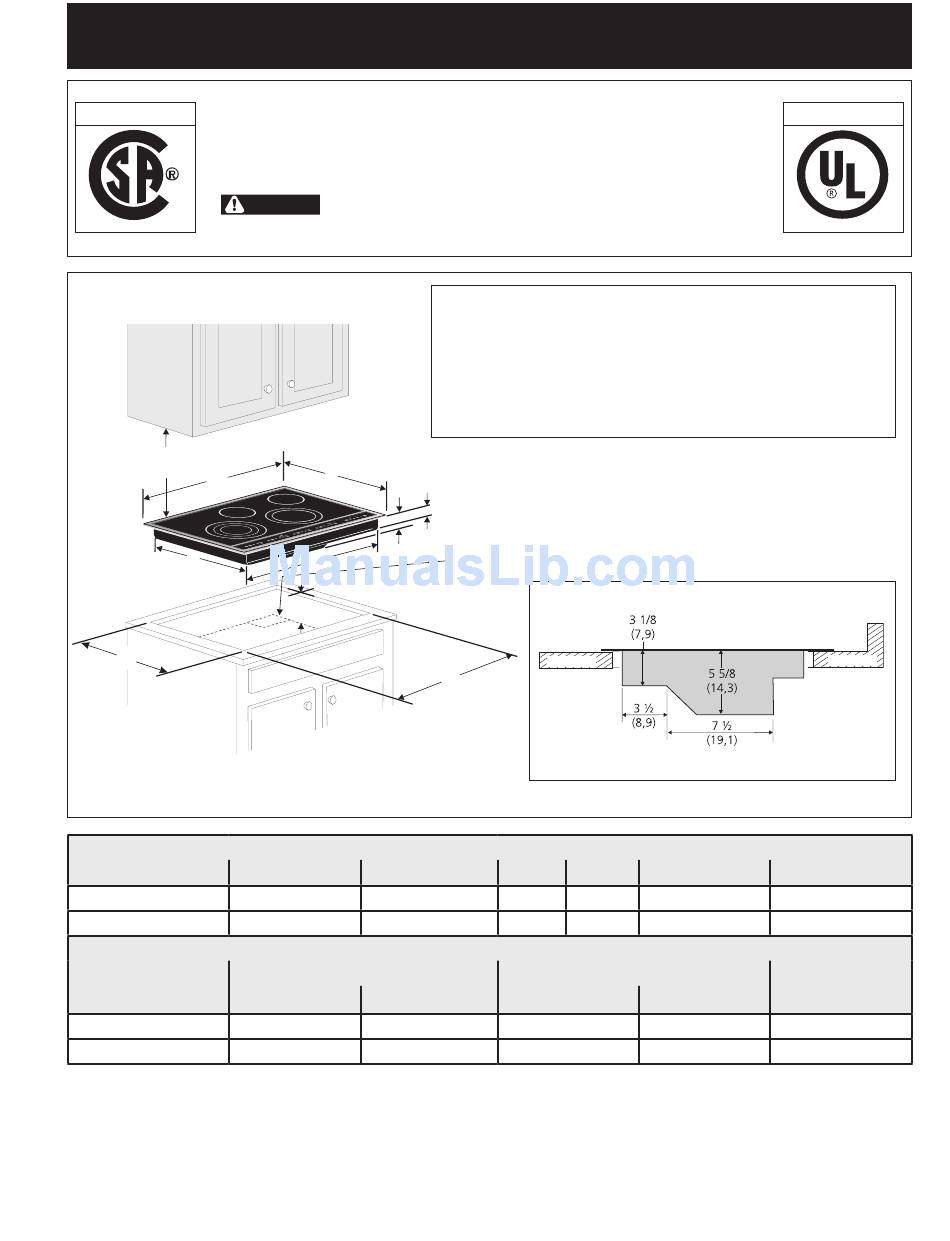

  • Page 1 ELECTRIC COOKTOP INSTALLATION INSTRUCTIONS INSTALLATION AND SERVICE MUST BE PERFORMED Canada IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR’S USE. READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE. WARNING flammable vapors and liquids in the vicinity of this or any other appliance. Cooktop Dimensions 30”...
