FIESTA Express DYNASTY GT40046 Quick Start Manual

5
BAG PACK/SAC
SP142-24 (2)
BAG PACK/SAC
SP142-24 (2)
WARNING: Before proceeding with the following steps, ensure
you have read: • L.P. Gas Cylinder
• Hose and Regulator Sections of the
USE AND CARE INSTRUCTIONS
AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les
rubriques suivantes: • Réservoir de propane liquide
• Le tuyau et le régulateur (dans LES INSTRUCTIONS
POUR L'USAGE ET L'ENTRETIEN)
HOSE/REGULATOR
TUYAU/DÉTENDEUR
Q.C.C.I. NUT
ÉCROU Q.C.C.I.
TANK
RÉSERVOIR
IMPORTANT:
Ensure hose assembly does not contact the casting,
or any other parts which will get hot.
IMPORTANT:
Le tuyau ne doit pas être en contact avec le coffre, ou
avec toute autre pièce qui risque de chauffer.
HUB CAP (2)
TANK NOT
CHAPEAU DE
INCLUDED
MOYEU (2)
RÉSERVOIR
NON COMPRIS
3
2
9
13
14
15
41
19
25
20
26
40
28
27
29
TANK NOT
INCLUDED
RÉSERVOIR
NON COMPRIS

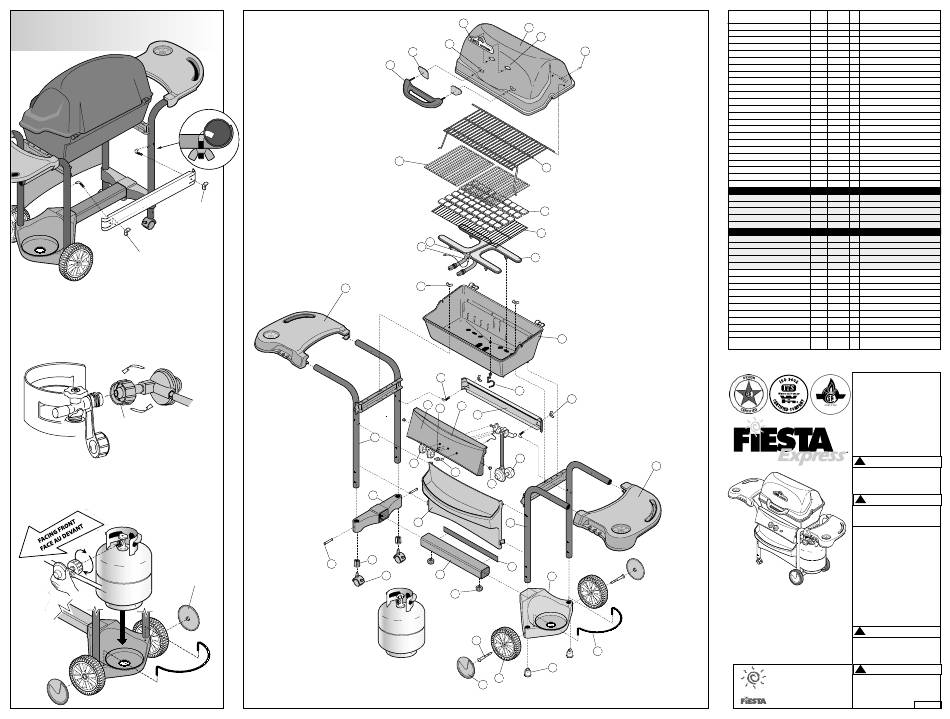

EXPLODED LAYOUT PLAN ÉCLATÉ
5
1
6
4
7
8
11
10
12
16
44
17
45
18
22
43
24
21
23
30
38
37
31
39
33
35
34
32
36
DESCRIPTION ITEM # PART #
NO PCE NO
DYNASTY COVER 1 SM48-1B
HANDLE 2 SP29-19
GASKET (BAG PACK SP118-24) 3 SP7-14
#10-24 WING NUT (BAG PACK SP118-24) 4 SP24-16
TEMPERATURE LOGO GAUGE 5 SP12-30
PUSH NUT LOGO GAUGE 6 SP33-16
COVER CLIP (BAG PACK SP126A-24) 7 SP4-15
WARMING RACK 8 SP107-3
PORCELAIN GRILL 9 SP5-3
LAVA GRILL 10 SP109-3
CERAMIC ROCK 11 SP7-28
LARGE "H" BURNER STAINLESS STEEL 12 SM125-12
COLLECTOR BOX 13 SP8B-20
ELECTRODE 14 SP9A-20
CASTING LOCK (BAG PACK SP126A-24) 15 SP25-16
BASE 16 SM36-2B
GREASE CUP CLIP 17 SP6-15
CONSOLE 18 SM36-31B
CONSOLE DECAL 19
KNOB 20 SP7-7
PUSH BUTTON IGNITOR 21 SP11-20
#8-32 X 3/8" TYPE C SCREW 22 SP2-21
CONSOLE LOCK (BAG PACK SP126A-24) 23 SP47-18
VALVE HOSE REGULATOR ASS. (VHR) 24 SP182-4
LEFT HAND LADDER FACTORY ASSEMBLY SM376-42
LEFT HAND LADDER ASSEMBLY 25 SM370-42B
RESIN BRACKET 26 SP23-6B
LOCK DOWEL 27 SP9-32
CASTER PLUG 28 SP5-34B
CASTOR 29 SP8A-22
RIGHT HAND LADDER FACTORY ASSEMBLY SM377-42
RIGHT HAND LADDER ASSEMBLY 30 SM371-42B
RESIN TANK CADDIE 31 SP24-6B
WHEEL 32 SP17-22
WHEEL AXLE 33 SP29-15
WHEEL AXLE LOCK 34 SP10-32
TANK WIRE 35 SP133-3
HUB CAP 36 SP21-33P
BEAM 37 SM51-8B
SERIAL RATING LABEL 38
TAPER WHEEL LOCK (BAG PACK SP126A-24) 39 SP46-18
FRONT PANEL 40 SP28-9B
LEFT HAND RESIN SHELF 41 SP36-9B
RIGHT HAND RESIN SHELF 42 SP37-9B
BACK SUPPORT 43 SM92-6B
1/4-20 X 1 3/8 J-BOLT (BAG PACK SP142-24) 44 SP70-18
1/4-20 WING NUT (BAG PACK SP142-24) 45 SP2-16
42
TANK NOT
INCLUDED
RÉSERVOIR
NON COMPRIS
NO TOOLS REQUIRED!
AUCUN OUTIL N'EST NÉCESSAIRE!
DYNASTY
MODEL GT40046
1-800-387-8643
TEL.
1-888-801-7772
FAX
info www.fiestabbq.com
FIESTA BARBEQUES™ LIMITED
2 Walker Drive, Brampton, Ontario L6T 5E1
QTY DESCRIPTION
QTE
1 COUVERCLE DYNASTY
1 POIGNÉE
2 JOINT (SAC SP118-24)
2 ÉCROU À OREILLES NO 10-24 (SAC SP118-24)
1 INDICATEUR DE TEMPÉRATURE ET LOGO
2 ÉCROU DU THERMOMÈTRE
1 PINCE DU COUVERCLE (SAC SP126A-24)
1 GRILLE-RÉCHAUD
2 GRILLE PORCELANISÉES
1 GRILLE POUR PIERRE DE LAVE
1 TUILES DE CERAMIQUES
1 GRANDE BRÛLEUR "H" EN INOX
1 GARNITURE DU BRÛLEUR
1 ÉLECTRODE
2 ÉCROU DE LA BASE (SAC SP126A-24)
1 BASE
1 PINCE DU BAC À GRAISSE
1 CONSOLE
1 DÉCALCOMANIE DE LA CONSOLE
2 BOUTON
1 ALLUMEUR À BOUTON-POUSSOIR
2 VIS DE TYPE C NO 8-32 X 3/8 PO
2 VERROU DE FIXATION DE LA CONSOLE (SAC SP126A-24)
1
SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULATEUR
1 CADRE GAUCHE
1 CADRE GAUCHE
1 SUPPORT EN RÉSINE
2 TENON DE VERROUILLAGE
2 EMBOUT DE FIXATION DE LA ROULETTE
2 ROULETTE
1 CADRE DROIT
1 CADRE DROIT
1 SUPPORT EN RÉSINE POUR LE RÉSERVOIR
2 ROUE
2 ESSIEU
2 VERROU D'ESSIEU
1 TIGE CIRCULAIRE DU CHARIOT DU RÉSERVOIR
2 CHAPEAU DE MOYEU
1 SUPPORT TRANSVERSAL
1 PLAQUE SIGNALÉTIQUE SÉRIE
2 CÔNE DE BLOCAGE (SAC SP126A-24)
1 PANNEAU AVANT
1 ÉTAGÈRE GAUCHE EN RÉSINE
1 ÉTAGÈRE DROIT EN RÉSINE
1 BACK SUPPORT
2 1/4-20 X 1 3/8 J-BOLT (SAC SP142-24)
2 ÉCROU À OREILLES 1/4-20 (SAC SP142-24)
THIS GRILL IS FOR
OUTDOOR USE ONLY
Caution:
Read and follow all Safety Statements,
Assembly Instructions, and Use and
Care Manual Directions before
attempting to assemble and cook.
Installer / assembler:
Leave these instructions with consumer.
To Consumer:
Keep this manual for future reference.
! WARNING
• Failure to follow all manufacturer's
instructions could result in serious
personal injury and/or property
damage.
! CAUTION
• Some parts may contain sharp edges
-especially as noted in manual!
Wear protective gloves if necessary.
CET APPAREIL NE DOIT ÊTRE
UTILISÉ QU'À L'EXTÉRIEUR
Attention: Lisez et observez les
consignes de sécurité, les instructions
de montage et les directives du manuel
d'usage et d'entretien avant de
procéder au montage et à l'utilisation
de l'appareil.
À l'intention de l'installateur / monteur:
Laissez ces directives au
consommateur.
Au consommateur:
Conservez ce manuel pour
utilisation ultérieure.
! AVERTISSEMENT
• Le simple fait de ne pas suivre toutes
les instructions du fabricant peut
causer de graves blessures et/ou des
dommages à la propriété.
! ATTENTION
• Certaines pièces peuvent présenter
des arêtes vives - surtout là où le
manuel le souligne. Au besoin, portez
des gants.
SP798B-37
