FIESTA Express DYNASTY XT45052 Quick Start Manual

5
A
WARNING: Before proceeding with the following steps, ensure you have read:
• NATURAL GAS sections of the USE AND CARE INSTRUCTIONS.
AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les
rubriques suivantes: • Gaz Naturel et le tuyau/détendeur
(dans LES INSTRUCTIONS POUR L'USAGE ET L'ENTRETIEN).
CLIP (1)
PINCE
BAG PACK
SAC
SP140-24 (1)
Important:
Ensure hose assembly does not
contact the casting, or any other parts which
will get hot.
IMPORTANT:
Le tuyau ne doit pas être en
contact avec le coffre, ou avec toute autre
pièce qui risque de chauffer.
5
B
HUB CAP (2)
CHAPEAU DE MOYEU (2)
3
2
9
11
13
15
40
20
31
27
28
21
37
38
30
32

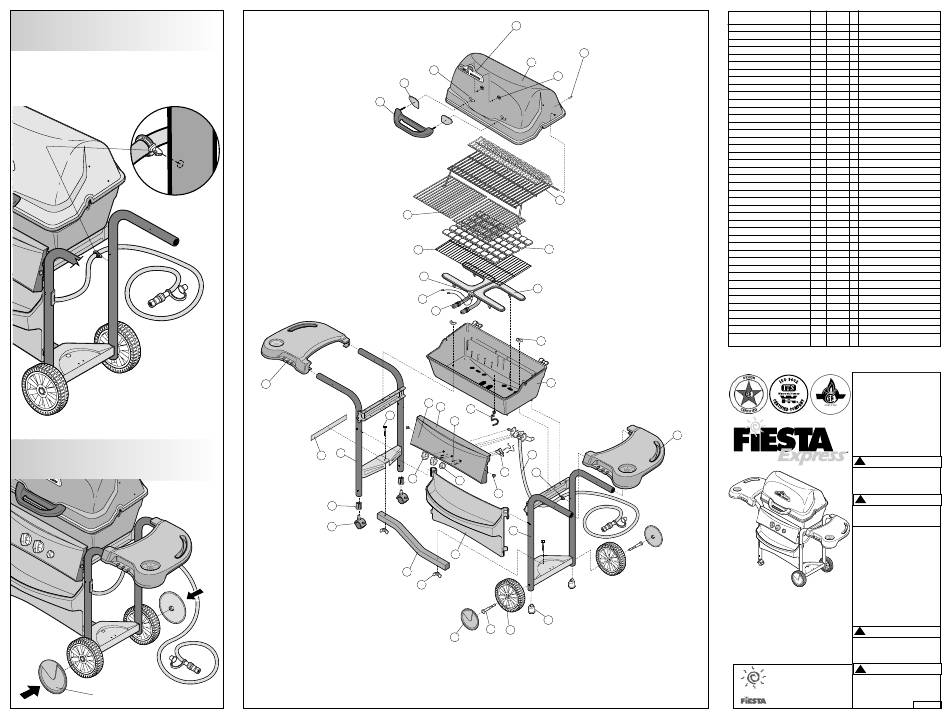

EXPLODED LAYOUT PLAN ÉCLATÉ
5
7
1
4
6
8
10
12
14
16
17
19
18
24
26
23 42
22
25
29
39
35
34
33
36
DESCRIPTION ITEM # PART # QTY DESCRIPTION
NO PCE NO QTE
DYNASTY COVER 1 SM47-1B 1
HANDLE 2 SP29-19 1
GASKET (BAG PACK SP118-24) 3 SP7-14 2
#10-24 WING BOLT (BAG PACK SP118-24) 4 SP24-16 2
LOGO GAUGE 5 SP12-30 1
PUSH NUT LOGO GAUGE 6 SP33-16 2
COVER CLIP (BAG PACK SP140-24) 7 SP4-15 1
CANTILEVER WARMING RACK 8 SP98-3 1
PORCELAIN COOK GRILLS 9 SP101-3 2
CERAMIC ROCK 10 SP7-28 1
LAVA GRILL 11 SP109-3 1
BURNER STAINLESS STEEL 12 SM127-12 1
COLLECTOR BOX 13 SP8B-20 1
ELECTRODE 14 SP9A-20 1
GROUND WIRE 15 SP31-20 1
CASTING LOCK (BAG PACK SP140-24) 16 SP25-16 2
BASE 17 SM38-2B 1
GREASE CUP CLIP 18 SP6-15 1
CONSOLE 19 SM36-31B 1
CONSOLE DECAL 20 1
KNOB 21 SP7-7 2
ROTARY IGNITOR KNOB 22 SP5A-7 1
ROTARY IGNITOR 23 SP14A-20 1
#8-32 X 3/8" TYPE C SCREW 24 SP2-21 4
CONSOLE LOCK (BAG PACK SP140-24) 25 SP47-18 2
VALVE HOSE ASS. (VH) 26 SM323-4 1
LEFT HAND LADDER ASSEMBLY 27 SM372-42B 1
SERIAL RATING LABEL 28 1
RIGHT HAND LADDER ASSEMBLY 29 SM373-42B 1
BEAM 30 SM49-8B 1
STEP BOLT (BAG PACK SP140-24) 31 SP49-18 1
40 32 SP26-16 2
BEAM TAPER WING NUT (BAG PACK SP1 -24)
WHEEL 33 SP17-22 2
WHEEL AXLE (BAG PACK SP140-24) 34 SP12-32 2
WHEEL AXLE LOCK (BAG PACK SP140-24) 35 SP29-15 2
HUB CAP 36 SP21-33P 2
CASTOR INSERT 37 SP5-34B 2
CASTOR 38 SP8A-22 2
FRONT PANEL 39 SP28A-9B 1
LEFT HAND RESIN SHELF 40 SP36-9B 1
RIGHT HAND RESIN SHELF 41 SP37-9B 1
HOSE CLIP (BAG PACK SP140-24) 42 SP34-15 1
41
•
•
NO TOOLS REQUIRED!
AUCUN OUTIL N'EST NÉCESSAIRE!
DYNASTY
•
MODEL XT45052
1-800-387-8643
TEL.
1-888-801-7772 •
FAX
www.fiestabbq.com
info
FIESTA BARBEQUES™ LIMITED
2 Walker Drive, Brampton, Ontario L6T 5E1
COUVERCLE DYNASTY
POIGNÉE
JOINT (SAC SP118-24)
ÉCROU À OREILLES NO 10-24 (SAC SP118-24)
LOGO GAUGE
ÉCROU DU THERMOMÈTRE
PINCE DU COUVERCLE (SAC SP140-24)
GRILLE CANTILEVER
GRILLE PORCELANISÉES
TUILES DE CERAMIQUES
GRILLE POUR PIERRE DE LAVE
BRÛLEUR "H" EN INOX
GARNITURE DU BRÛLEUR
ÉLECTRODE
FIL DE MISE À LA TERRE
ÉCROU DE LA BASE (SAC SP140-24)
BASE
PINCE DU BAC À GRAISSE
CONSOLE
DÉCALCOMANIE DE LA CONSOLE
BOUTON
BOUTON À L'ALLUMEUR ROTATIF
L'ALLUMEUR ROTATIF
VIS DE TYPE C NO 8-32 X 3/8 PO
VERROU DE FIXATION DE LA CONSOLE (SAC SP140-24)
SUPPORT DE LA SOUPAPE DU TUYAU
CADRE GAUCHE
PLAQUE SIGNALÉTIQUE SÉRIE
CADRE DROIT
SUPPORT TRANSVERSAL
BOULON À TÊTE PLATE (SAC SP140-24)
ÉCROU À OREILLES SUPPORT TRANSVERSAL
ROUE
ESSIEU (SAC SP140-24)
VERROU D'ESSIEU (SAC SP140-24)
CHAPEAU DE MOYEU
SUPPORT DE ROULETTE
ROULETTE
PANNEAU AVANT
ÉTAGÈRE GAUCHE EN RÉSINE
ÉTAGÈRE DROIT EN RÉSINE
CRAMPON DE TUYAU (SAC SP140-24)
THIS GRILL IS FOR
OUTDOOR USE ONLY

Caution:

Read and follow all Safety Statements,
Assembly Instructions, and Use and Care
Manual Directions before attempting to
assemble and cook.
Installer / assembler:
Leave these instructions with consumer.
To Consumer:
Keep this manual for future reference.
!

WARNING

Failure to follow all manufacturer's
instructions could result in serious
personal injury and/or property
damage.
! CAUTION
Some parts may contain sharp edges
-especially as noted in manual!
Wear protective gloves if necessary.
CET APPAREIL NE DOIT ÊTRE
UTILISÉ QU'À L'EXTÉRIEUR
Attention: Lisez et observez les
consignes de sécurité, les instructions
de montage et les directives du manuel
d'usage et d'entretien avant de
procéder au montage et à l'utilisation
de l'appareil.
À l'intention de l'installateur / monteur:
Laissez ces directives au
consommateur.
Au consommateur:
Conservez ce manuel pour
utilisation ultérieure.
! AVERTISSEMENT
Le simple fait de ne pas suivre toutes
les instructions du fabricant peut
causer de graves blessures et/ou des
dommages à la propriété.
ATTENTION
!
Certaines pièces peuvent présenter
des arêtes vives - surtout là où le
manuel le souligne. Au besoin, portez
des gants.
SP839A-37
