CAME 818XC-0012 Installation Manual

818XC-0012 Бистабильный электромеханический замок

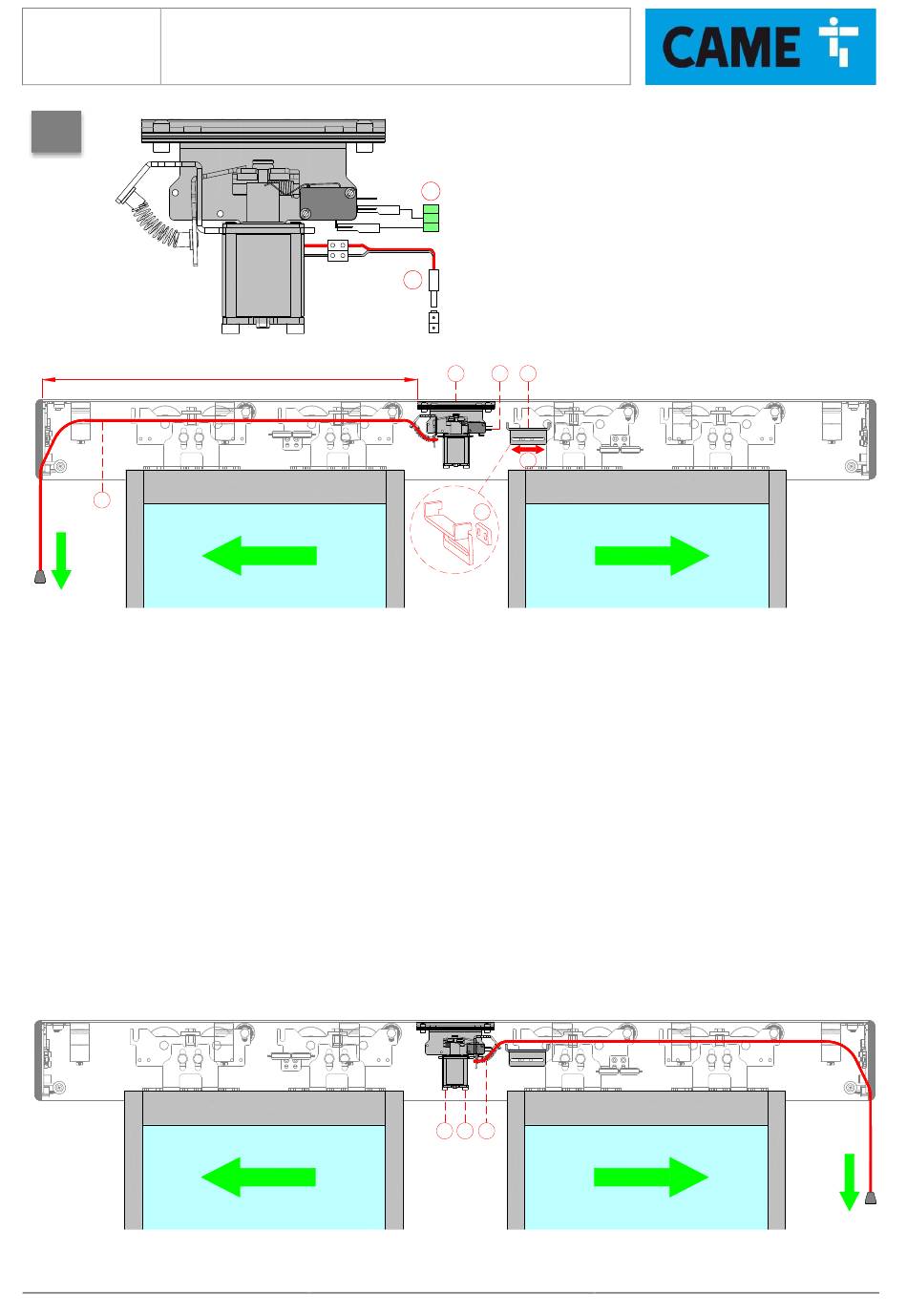

1) Установите замок в профиль короба на расстоянии С (в соответствии с инструкцией по монтажу автоматики) и зафик-
сируйте винтами.
2) Закрепите фиксирующий кронштейн на тележке в зависимости от типа системы (см. инструкцию по монтажу).
3) Если кронштейн касается механического упора, используйте входящие в комплект распорки.
4) Вручную закройте дверь и отрегулируйте положение кронштейна и фиксатора, чтобы получить правильное зацеп-
ление запирающего устройства.
5) Подключите замок к разъему LK платы управления с помощью прилагаемого кабеля (излишки можно отрезать).
Соблюдайте цвет проводов (красный к красному и черный к черному).
6) Для дверей серии emergency закрепите микропереключатель на замке, как показано на рисунке, с помощью
соответствующих винтов. Подключите микропереключатель к клеммам платы управления, используя прилагаемый
кабель (com = 1; Н.O. = S1).
7) Пропустите разблокировочный трос через отверстие на левой боковой крышке до замка. Зафиксируйте пропустив
через пружину и сделав круг вокруг кронштейна. Когда дверь находится в закрытом и запертом положении, потяните
за трос и убедитесь, что дверь можно открыть вручную.
8) При необходимости протянуть трос разблокировки через правую сторону, выполните следующее: отвинтите 4 нижних
винта замка (a) поверните замок, чтобы пружина (b) была справа, завинтите 4 нижних винта (a).
