CORAB PI POZIOM Installation Manual

CORAB PI/PB POZIOM
INSTRUKCJA MONTAŻU
Dach płaski (α≤5°),
system inwazyjny,
moduły pionowo
dla 4 modułów
Narzędzia potrzebne do montażu/Tools needed for installation
rozmiar/size 6
wkrętarka/screwdriver

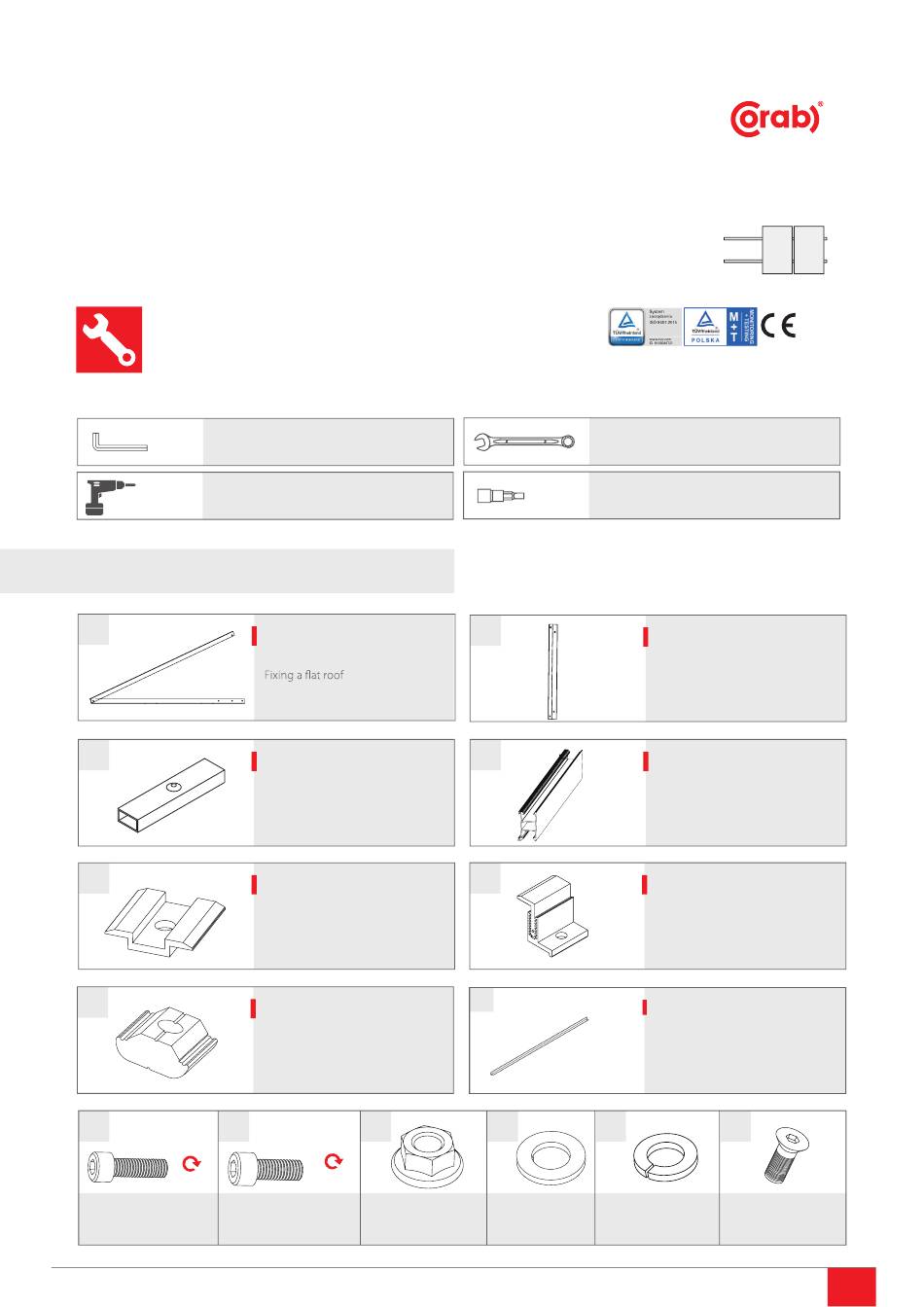

Elementy/elements
A
B
D
F
G H
17 Nm
M681 x6 M485
M8x50 DIN 912 A2 M8x20 DIN 912 A2
01PI017/2019/DP
INSTALLATION MANUAL
Flat roof (α≤5°),
screwed system,
portrait modules layout
for 4 modules
x6
XFS_PI058.1
Mocowanie dach płaski/
aluminium/aluminum
x4
XPF_L004
Łącznik szyny LS AL
/Assemply cross clamp
aluminium/aluminum
x6
XPF_KL014
Klema środkowa KS AL/
Mid clamp
aluminium/aluminum
x22
M694
Nakrętka do szyny KLIK AL/click nut
aluminium/aluminum
I
17 Nm
x36
M540
M8 DIN6923 A2
rozmiar/size 13 mm
koncówki-bity imbusowe/
screwdriver bits
A1
C
E
M
J K
x36
M484 x36 M882
M8 DIN 125 DIN127
x6
PI058.1 L=266 15°
PI058.2 L=413 25°
PI058.3 L=558 35°
Belka pion/vertical beam
aluminium/aluminum
XPF-SM071 L=2250 x4
XPF-SM072 L=3300 x2
Szyna montażowa/mounting rail
SM-26×47/2060 AL
aluminium/aluminum
x4
XFS_Y_KK019
Klema końcowa/
End clamp
aluminium/aluminum
x3
XPF_PI058.4 L=1430
Stężenie skośne
angle tie
aluminium/
aluminum
L
x10 x12
M639
DIN7991
1
