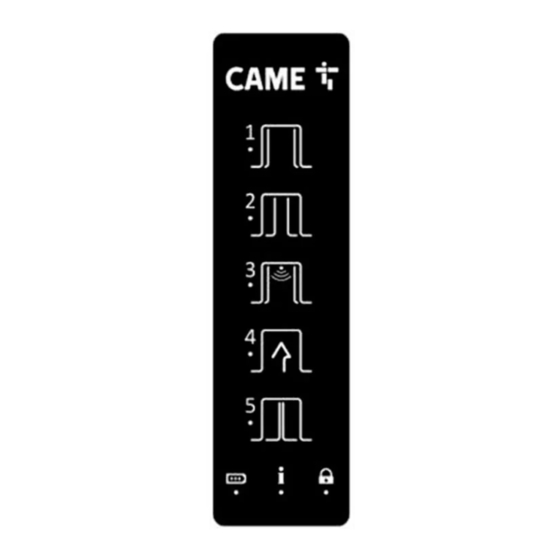

CAME 818XA-0075 Quick Start Manual

Function selector / Selettore di funzioni /
818XA-0075
Программатор режимов работы
818XA-0075 ENGLISH
Connect the 0-1-H-L terminals of the
function selector, by cable (not supplied
by us), to the 0-1-H-L terminals of the
electronic control.
Note: for lengths over 10 m, use a cable
with 2 twisted-pairs.
ATTENTION: the function selector must
Электропитание :
be used by authorized personnel only; if it
= 12 В, 50 м A
is installed in a place accessible to the
Диапазон
public, the function selector must be
рабочих
protected by a numeric code (max 50
температур :
codes).
-15°C ÷ +50°C The function selector allows the following
settings.
Класс защиты :
IP40
1. OPEN DOOR
When selected, the symbol lights up, the
door is permanently open.
Note: the doors can still be handled
manually.
LOW SPEED OPERATION (SLIDING DOOR)
Select the symbol for 5 seconds (double
beep), the AUTOMATIC symbol flashes
and the door works without safety
sensors with reduced closing speed.
Note: this mode must be used
temporarily in the event of a malfunction
of the safety sensors.
2. AUTOMATIC PARTIAL OPERATION
When selected, the symbol lights up and
automatic operation of the door with a
partial opening of the doors.
In the case of a swing door with 2
automations, it allows the automatic
operation of only one leaf.
3. AUTOMATIC BI-DIRECTIONAL
OPERATION
When selected, the symbol lights up and
the doors full open automatic in
bidirectional mode.
RESET
Select the symbol for 5 seconds, the
automation performs the self-test and the
automatic learning.
4. AUTOMATIC ONE-WAY OPERATION
When selected, the symbol lights up and
automatic operation of the door in one-
way mode.
FA01494M06 – 01/2021 – CAME S.P.A. Via Martiri Della Libertà, 15 – 31030 Dosson di Casier – TV – Italy – www.came.com – pag. 1
ITALIANO
Collegare i morsetti 0-1-H-L del selettore
di funzioni, mediante cavo non di nostra
fornitura, ai morsetti 0-1-H-L del controllo
elettronico.
N.B. Per lunghezze superiori a 10 metri,
usare un cavo con 2 doppini intrecciati.
Dopo il collegamento, il selettore di
funzioni è funzionante.
ATTENZIONE: il selettore di funzioni deve
essere usato solo da personale
autorizzato; se viene installato in un
luogo accessibile a tutti, il selettore di
funzioni deve essere protetto mediante
codice numerico (max 50 codici).
Il selettore di funzioni consente le
seguenti impostazioni.
1. PORTA APERTA
Quando selezionato, il simbolo si illumina
e comanda l'apertura permanente della
porta.
N.B. Le ante possono comunque essere
movimentate manualmente.
FUNZIONAMENTO A BASSA VELOCITÀ
(PORTA SCORREVOLE)
Selezionare per 5 secondi il simbolo
(doppio bip), il simbolo AUTOMATICO
lampeggia e la porta funziona senza
sensori di sicurezza con velocità di
chiusura ridotta.
N.B. Questa modalità va usata
temporaneamente nel caso di
malfunzionamento dei sensori di
sicurezza.
2. FUNZIONAMENTO AUTOMATICO
PARZIALE
Quando selezionato, il simbolo si illumina
e consente il funzionamento automatico
della porta con apertura parziale delle
ante.
Nel caso di una porta a battente con 2
automazioni, consente il funzionamento
di una sola anta.
3. FUNZIONAMENTO AUTOMATICO
BIDIREZIONALE
Quando selezionato, il simbolo si illumina
e consente il funzionamento automatico
della porta in modalità bidirezionale con
apertura completa delle ante.
RESET
Selezionare per 5 secondi il simbolo,
l'automazione esegue l'autodiagnosi e
l'apprendimento delle quote di battuta.
4. FUNZIONAMENTO AUTOMATICO
MONODIREZIONALE
Quando selezionato, il simbolo si illumina
e consente il funzionamento automatico
della porta in modalità monodirezionale.
Подключите клеммы 0-1-H-L
программатора режимов работы
кабелем (не поставляется) к клеммам
0-1-H-L платы управления.
Примечание: если длина кабеля более
10 м используйте сдвоенные витые пары.
ВНИМАНИЕ: программатор функций
должен использоваться только
авторизованным персоналом; если он
установлен в общедоступном месте, то
должен быть защищен числовым кодом
(макс. 50 кодов).
Программатор позволяет выполнять
следующие настройки.
1.
При выборе загорается символ, дверь
постоянно открыта.
Примечание: дверями по-прежнему
можно управлять вручную.
( )
Нажимайте на символ в течение 5 с
(двойной звуковой сигнал), символ
начинает мигать, и дверь работает без
датчиков безопасности с уменьшенной
скоростью закрывания.
Примечание: этот режим необходимо
использовать временно в случае
неисправности датчиков безопасности.
2.
При выборе этого режима загорается
символ, дверь работает в двустороннем
режиме с частичным открыванием.
Для распашных дверей с 2-я створками
данный режим позволяет открывать
только одну створку.
3.
При выборе этого режима загорается
символ, дверь работает в двустороннем
режиме с полным открыванием.
4.
