MADER LSE2203 Operator's Manual page 30

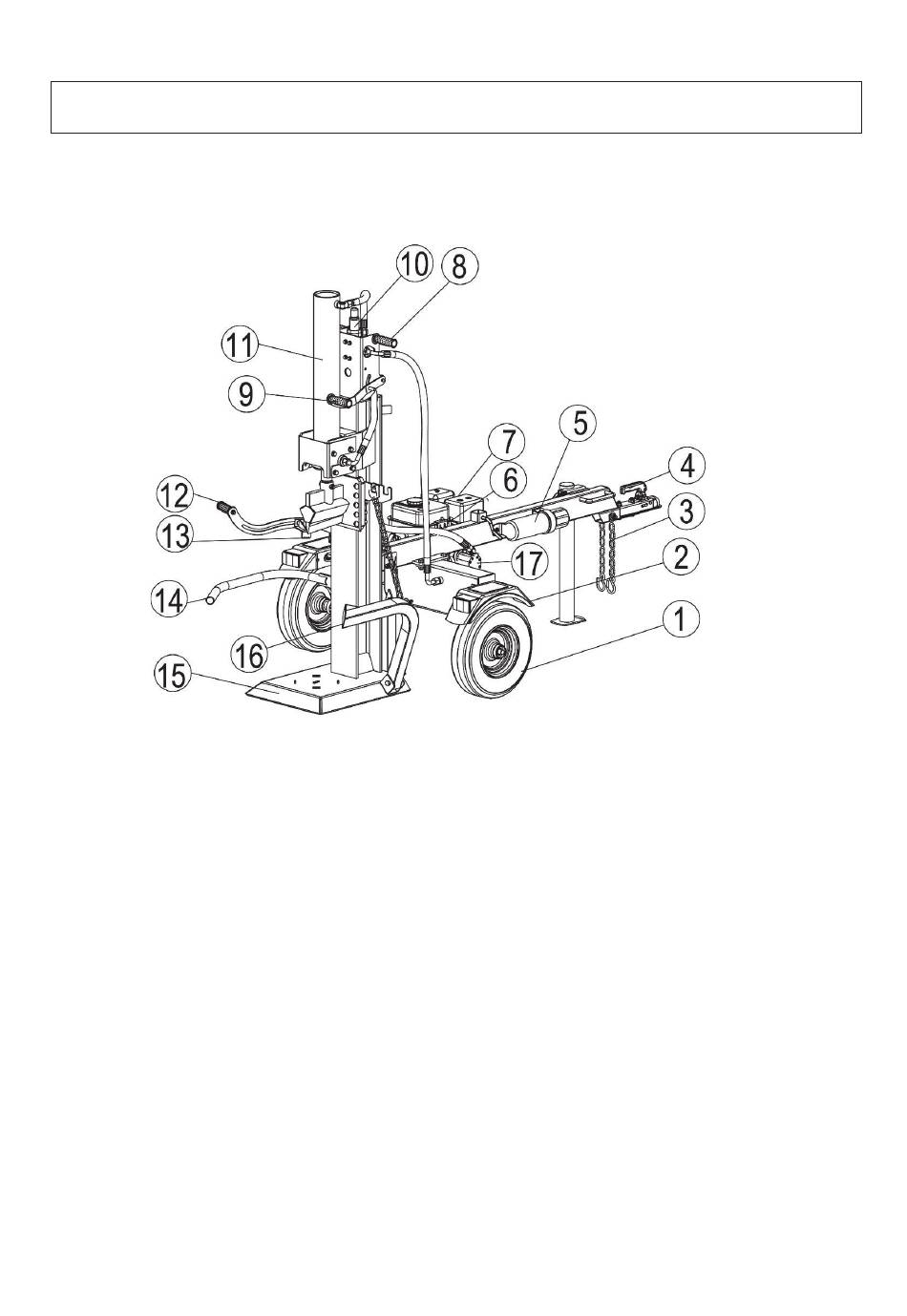

Diagrama de Controlos y Características
Lea el Manual del Operador antes de utilizar el equipo. Familiarícese con la ubicación y la
función de los controles y las características. Conserve este manual para futuras consultas.
1) Montaje de Neumáticos / Rueda - La velocidad nominal máxima de remolque es de 70Km/h.
2) Guardabarros
3) Cadenas de seguridad - Función de seguridad para evitar la pérdida de la cortadora de troncos durante el
remolque.
4) Acoplador de 50 mm - Asegura la cortadora de troncos a la bola de 50mm.
5) Caja del Manual - Ponga el manual de instrucciones en esta caja.
6) Interruptor - Apaga la potencia del motor cuando la viga está horizontal, de modo que la cortadora de
troncos no puede funcionar cuando está horizontal.
7) Motor - El motor de 208cc refrigerado por aire impulsa la bomba hidráulica.
8) Pegatina para girar - Sosténgalo cuando gire la viga.
9) Manilla de control dividida A - empujándolo hacia abajo junto con la manija de control de división No. 12
puede bajar la cuña para dividir el torso, y empujando hacia arriba esta manija puede levantar la cuña y el
soporte de elevación No. 16 juntos. NOTA: Empujando esta palanca hacia arriba sólo se puede levantar la
cuña si no se ha bajado el soporte de elevación nº 16.
10) Válvula de controlo - Operación de control.
11) Cilindro - Diámetro de 4" y carrera de 23-1/4", con una presión nominal de 3600 psi.
12) Manilla de control de división B - Empuje hacia abajo junto con la manija de control de división A, #9,
hacia la cuña para dividir el torso.
13) Fijación del registro - Se adjunta al tronco para evitar que se desprenda cuando el usuario está dividiendo
el tronco.
14) Soporte de Madera
15) Viga
