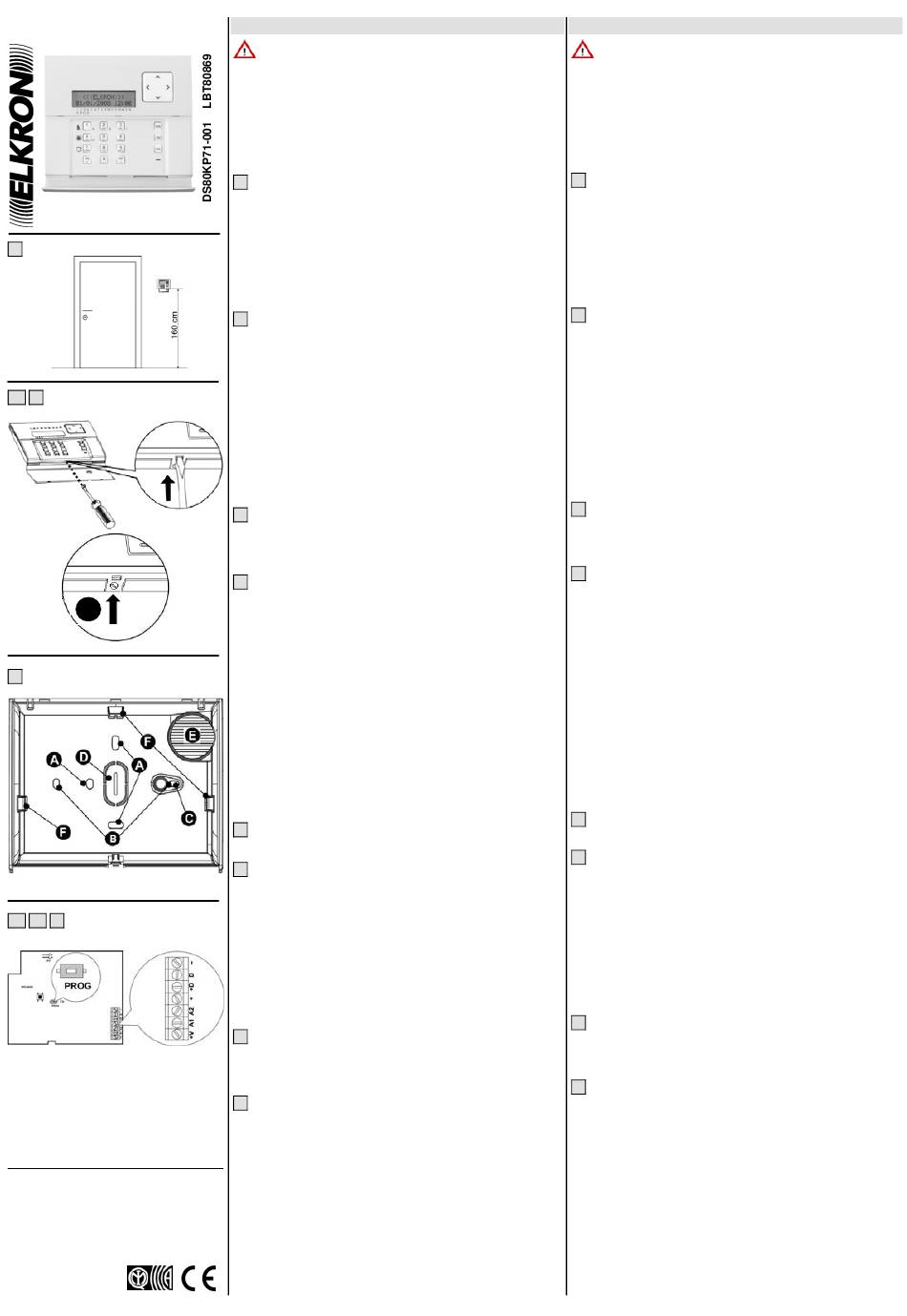

Elkron KP500D/N Manual

KP500D/N
Tastiera display
Clavier avec afficheur
1
3 8
G
4
5 6 7
ELKRON
TEL. +39.011.3986711 – FAX +39.011.3986703
www.elkron.com – mail to: info@elkron.it
ELKRON è un marchio commerciale di URMET S.p.A.
ELKRON est une marque commercial d URMET S.p.A.
'
Via Bologna, 188/C - 10154 Torino (TO) – Italy
www.urmet.com
ITALIANO
ATTENZIONE: In questo documento sono riportate
solo alcune indicazioni essenziali sul prodotto. Per ulteriori
e dettagliate informazioni fare riferimento ai manuali delle
centrali MP500.
DESCRIZIONE GENERALE

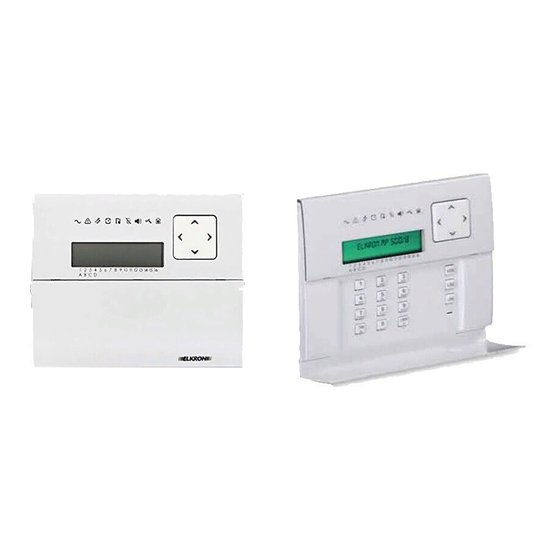

La tastiera KP500D/N per interni, consente di comandare e
programmare i sistemi della serie MP500. Essa dispone di 2
ingressi programmabili.
1 POSIZIONAMENTO
La tastiera deve essere posizionata:
• in un ambiente riparato e protetto da acqua e umidità;
• su una parete asciutta e piana;
• in prossimità degli accessi all'area da proteggere;
• in un luogo interno, non soggetto a sbalzi eccessivi di
temperatura e protetto dall'impianto antintrusione;
• a 160 cm di altezza, per le installazioni normali, o a 120 cm di
altezza, per le installazioni adatte a utenti diversamente abili.
2 CABLAGGIO
La tastiera può essere collegata sul bus a cascata o a stella. La
posizione della tastiera lungo il bus non ha importanza. La
lunghezza complessiva di tutte le tratte bus non deve superare
400 metri. Per il cablaggio usare un cavo schermato a 4
conduttori (2 per l'alimentazione e 2 per il collegamento dati). La
sezione dei conduttori deve essere scelta tenendo conto della
caduta di tensione dovuta alla lunghezza del collegamento.
Nel conteggio generale dell'assorbimento
considerare anche il consumo max della tastiera (120 mA).
ATTENZIONE: Per maggiore comodità si consiglia di sguainare il
cavo fino al foro di accesso. Per ulteriori informazioni sul cablaggio
fare riferimento al manuale di installazione della centrale.
3 APERTURA DELLA TASTIERA
• Aprire la tastiera esercitando con un cacciavite a taglio una
leggera pressione sul punto indicato nell'immagine, per
sganciare il dente di chiusura.
4 INSTALLAZIONE
• Aprire il foro prefatturato (D) sul fondo della tastiera e fare
passare attraverso di essi i cavi. In alternativa si possono
usare i fori prefratturati per canaline (F).
• Se la tastiera viene fissata direttamente sulla parete, fissare
il coperchio di fondo con dei tasselli da 6 mm usando, a
scelta, i fori di fissaggio (A) o (B). Nel fissaggio usare
sempre anche il foro (C) per la protezione antiasportazione
• Se il fondo viene fissato sopra una scatola da incasso tonda o
rettangolare a 3 posti (es. BTICINO 503) usare i fori (A o B) e
delle viti appropriate.
ATTENZIONE: prima di fissare controllare il verso del fondo:
la griglia dell'altoparlante (E) deve trovarsi in alto a destra.
Per la certificazione EN50131 Grado 3 va sempre utilizzato il
tassello in posizione C, anche se la tastiera viene fissata su
scatola da incasso. Non è obbligatorio per il Grado 2 o inferiore.
5 COLLEGAMENTO BUS
Collegare la tastiera al bus, utilizzando i morsetti +, +D, D e ─.
6 COLLEGAMENTO INGRESSI
Collegare eventuali dispositivi agli ingressi ausiliari A1 e A2. Gli
ingressi sono riferiti a positivo (+V) e possono essere programmati
come NC, NA, Bilanciato e Doppio bilanciato. Entrambi gli ingressi
possono gestire segnali veloci provenienti da sensori sismici o
tapparelle. Per realizzare collegamenti con bilanciamento utilizzare
resistenze da 15 kohm, tolleranza 1% ( in dotazione).
ATTENZIONE: l'unica modalità di collegamento conforme alla
normativa EN50131 è quella a "Doppio Bilanciamento".
Per ulteriori e dettagliate informazioni fare riferimento ai manuali
delle centrali MP500.
7 ACQUISIZIONE DELLA TASTIERA
Acquisire la tastiera premendo l'apposito pulsante PROG. Per
ulteriori informazioni su procedimento di acquisizione fare
riferimento al manuale di installazione della centrale.
8 CHIUSURA DELLA TASTIERA
Richiudere la tastiera tramite la vite fornita a corredo (G).
CARATTERISTICHE TECNICHE
Tensione nominale di alimentazione ....................13,8 Vcc
(prelevati dalla centrale tramite bus)
Tensione di funzionamento min/max....................9 Vcc ÷ 15 Vcc
Corrente nominale assorbita a 12 Vcc:
A riposo,solo LED presenza rete..........................20 mA
In funzione,con retroilluminazione a liv.1..............32 mA
In funzione,con retroilluminazione a liv.4..............120 mA
Ingressi ausiliari ...................................................2
Dimensioni (L x H x P), in mm..............................151x125x29
ATTENTION : Ce
quelques indications essentielles sur le produit. Pour
obtenir des informations détaillées, consulter les manuels
des centrales MP500.
DESCRIPTION GÉNÉRALE
Le clavier intérieur KP500D/N permet de commander et de
programmer les systèmes de la série MP500. Ce clavier
dispose de 2 entrées programmables.
1 POSITIONNEMENT
Le clavier doit être positionné :
• dans un endroit abrité et protégé de l'eau et de l'humidité ;
• sur un mur sec et plat ;
• à proximité des accès à la zone à protéger ;
• à l'intérieur, dans un endroit à l'abri de sautes excessives de
température et protégé par un système anti-intrusion ;
• à 160 cm de hauteur, en cas d'installation normale, ou à 120 cm de
hauteur, en cas d'installation adaptée aux utilisateurs handicapés.
2 CÂBLAGE
Le clavier peut être branché sur le bus en cascade ou en étoile.
Un positionnement du clavier loin du bus n'a pas d'importance. La
longueur totale de tous les tronçons du bus ne doit pas dépasser
400 mètres. Pour le câblage, utiliser un câble blindé à 4
conducteurs (2 pour l'alimentation et 2 pour les données). La
section des conducteurs doit être sélectionnée en tenant compte
de la chute de tension due à la longueur du branchement.
Dans l'estimation générale de la consommation du système,
dell'impianto
considérer également la consommation max. du clavier (120 mA).
ATTENTION : Pour plus de commodité, il est conseillé de dénuder le
câble jusqu'au trou d'accès. Pour des informations supplémentaires
sur le câblage, se reporter au manuel d'installation de la centrale.
3 OUVERTURE DU CLAVIER
Ouvrir le clavier en exerçant avec un tournevis plat une légère
pression sur le point indiqué sur l'illustration, pour déloger
l'ergot de fermeture.
4 Installation
• Ouvrir le trou pré-percés (D) sur le fond du clavier et faire
passer les câbles à travers celui-ci. Il est également possible
d'utiliser les trous pré-percés pour caniveaux (F).
• Si le clavier est fixé directement au mur, fixer le couvercle du
fond avec des tasseaux de 6 mm, en utilisant au choix les
trous de fixation (A) ou (B). Pour la fixation, utiliser toujours
le trou (C) pour la protection anti-extraction.
• Si le fond est fixé sur un boîtier encastrable ronde ou
rectangulaire à 3 emplacements (ex. BTICINO 503), utiliser
les trous (A ou B) et des vis appropriées.
A ATTENTION : avant de fixer, contrôler le sens du fond : la grille
du haut-parleur (E) doit se trouver en haut à droite.
Pour la certification EN50131 Grade 3, toujours utiliser le
tasseau en position C, même si le clavier est fixé au boîtier
encastrable. Il n'est pas obligatoire pour le Grade 2 ou inférieur.
5 RACCORDEMENT DU BUS
Raccorder le clavier au bus en utilisant les bornes +, +D, D et ─.
6 RACCORDEMENT DES ENTRÉES
Brancher les éventuels dispositifs sur les entrées auxiliaires A1 et
A2. Les entrées sont adressées au positif (+V) et peuvent être
programmées sur NF, NO, équilibrage et double équilibrage. Les
deux entrées peuvent gérer des signaux rapides provenant des
capteurs sismiques ou des capteurs pour stores. Pour réaliser les
branchements en équilibrage, utiliser des résistances de 15 kohm,
tolérance 1 % (fournies de série).
ATTENTION: la seule modalité de raccordement conforme à la
norme EN50131 est celle à "Double Equilibrage". Pour plus
d'informations, se reporter aux manuels des centrales MP500.
7 ACQUISITION DU CLAVIER
Acquérir le clavier en appuyant sur la touche respective PROG.
Pour des informations complémentaires sur la procédure
d'acquisition, consulter le manuel d'installation de la centrale.
8 FERMETURE DU CLAVIER
Refermer le clavier à l'aide de la vis livrée de série (G).
CARACTÉRISTIQUES TECHNIQUES
Tension nominale d'alimentation.......................... 13,8 Vcc
(prélevés de la centrale via le bus)
Tension de fonct. min. / max ................................ 9 Vcc ÷ 15 Vcc
Courant nominale consommé à 12 Vcc :
Au repos, avec DEL de prés. sect. uniquement ... 20 mA
En fonct., avec rétroéclairage au niv. 1 ................ 32 mA
En fonct., avec rétroéclairage au niv. 4 ................ 120 mA
Entrées auxiliaires................................................ 2
Dimensions en mm (L x H x P) ............................ 151x125x29
FRANÇAIS
document contient seulement
