AVVERTENZE GENERALI.
Tutti i prodotti Immergas sono protetti con idoneo imballaggio
da trasporto.
Il materiale deve essere immagazzinato in ambienti asciutti ed al
riparo dalle intemperie.
Il presente foglio istruzioni contiene informazioni tecniche relative
all'installazione del kit Immergas. Per quanto concerne le altre
tematiche correlate all'installazione del kit stesso (a titolo esempli-
ficativo: sicurezza sui luoghi di lavoro, salvaguardia dell' a mbiente,
prevenzioni degli infortuni), è necessario rispettare i dettami della
normativa vigente ed i principi della buona tecnica.
L'installazione o il montaggio improprio dell' a pparecchio e/o dei
componenti, accessori, kit e dispositivi Immergas potrebbe dare
luogo a problematiche non prevedibili a priori nei confronti di
persone, animali, cose. Leggere attentamente le istruzioni a corredo
del prodotto per una corretta installazione dello stesso.
L'installazione e la manutenzione devono essere effettuate in
ottemperanza alle normative vigenti, secondo le istruzioni del co-
struttore e da parte di personale abilitato nonché professionalmente
qualificato, intendendo per tale quello avente specifica competenza
tecnica nel settore degli impianti, come previsto dalla Legge.
IMPIEGO.
Il dosatore proporzionale si impiega per dosare all'acqua il
Cillit®-55 M-H Universal, composto da sali minerali naturali
che hanno la proprietà di contrastare in modo efficace la for-
mazione di incrostazioni di calcare e corrosioni nei circuiti per
la produzione di acqua calda e fredda sanitaria.
Il dosatore non deve essere installato in luoghi dove la tempe-
ratura scende sotto i 0°C.
La protezione dalle incrostazioni degli impianti è prescritta dal
D.P.R. 59/2009, dalla normativa UNI-CTI 8065 e quindi dal
D.M. 37/08. Il dosatore è conforme al D.M. 174/04 e al D.M.
25/12 in quanto purezza dei materiali.
Lasciare copia del presente manuale di istruzioni accanto
all'apparecchio.

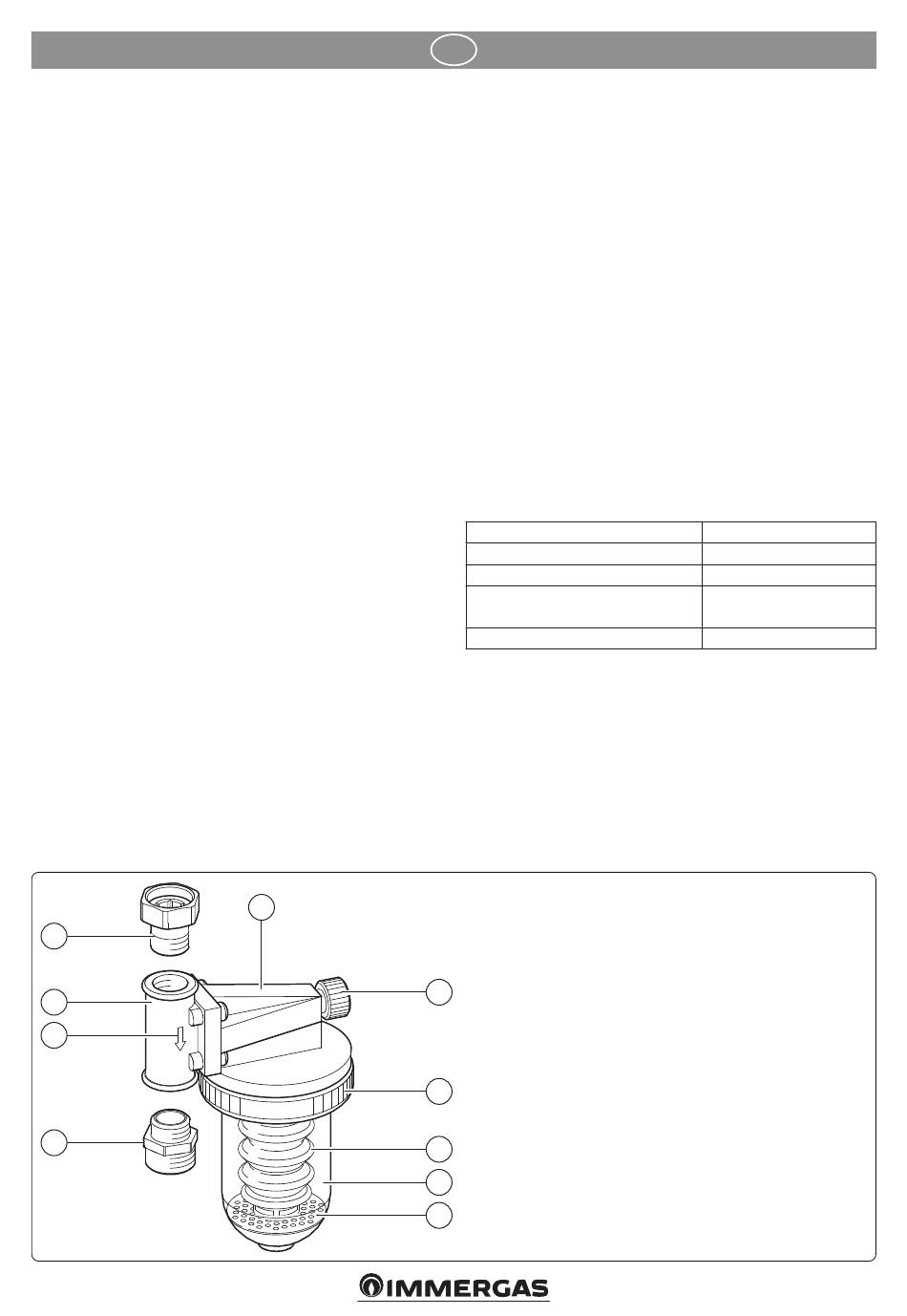

COMPONENTI PRINCIPALI DOSATORE.
10
3
9
1
2
IT
DATI TECNICI.
Temperatura max. acqua ........................
Temperatura max. ambiente ...................
Portata nominale ......................................
Perdita di carico alla portata nominale .
Autonomia .................................................
Carica Cillit®-55 ........................................
Fornitura Cillit®-55 ...................................
CONTROLLI E GESTIONE.
Controllare attraverso la coppa trasparente la carica del prodotto,
quando la coppa è vuota ricaricare come descritto nel paragrafo
"Caricamento dosatore". Per le ricariche utilizzare esclusivamen-
te Cillit®-55 M-H Universal.
L'utilizzo di prodotti diversi oltre a far decadere la garanzia può
causare danni al dosatore ed agli impianti.
EVENTUALI INCONVENIENTI E LORO CAUSE.
Se l'apparecchio non consuma prodotto, chiamare una impresa
abilitata (ad esempio il Servizio Assistenza Tecnica Immergas)
per i necessari controlli dato che in questo caso il dosatore non
sta funzionando.
Possibile causa
Valvole di intercettazione chiuse
Apparecchio non disareato
Carica non sufficientemente in-
durita
Ugelli di ingresso e/o uscita occlusi Pulire gli ugelli
MONTAGGIO DEL GRUPPO DIAFRAMMA SULLA
TESTATA DEL DOSATORE DI POLIFOSFATI
Montare gli OR presenti nel kit nelle apposite sedi presenti nel
gruppo diaframma (3) (vedi figura 1).
Collegare e fissare tramite le apposite viti presenti nel kit il grup-
po diaframma (3) alla testata (2) facendo attenzione a seguire
il senso della freccia (9) riportata sul gruppo diaframma (vedi
figura 1), quindi montare sul gruppo diaframma (3) i raccordi
(1-10) presenti nel kit (vedi figura 1), utilizzando un sigillante
che ne assicuri la perfetta tenuta.
Legenda:
1 - Raccordo ottone G3/4" M - G1/2" M
4
2 - Testata
3 - Gruppo diaframma
4 - Vite di scarico
5 - Dischetto solubilizzatore
6 - Soffietto
7
7 - Ghiera per coppa
8 - Coppa trasparente
9 - Senso di montaggio
6
10 - Raccordo
8
5
2
30°C
40°C
1,5 m
/h
3
0,29 bar
25 m
(circa)
3
80 g.
Nr. 2 buste 80 g.
Rimedi
Aprire le valvole
Disareare l'apparecchio
Rifare la carica
rispettando le istruzioni
Fig. 1
