Summary of Contents for ipdoor Match Advanced IP7700

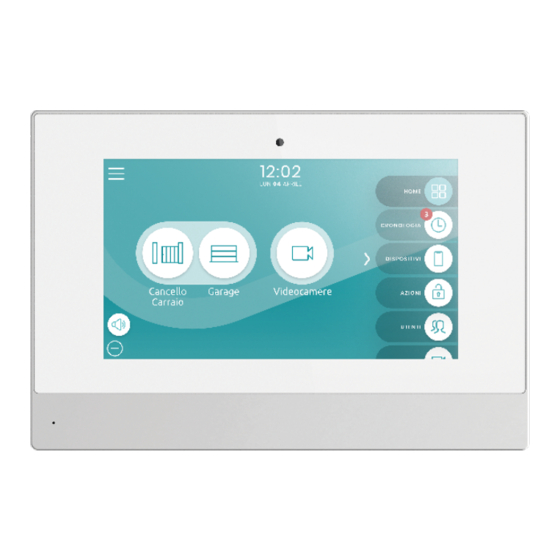

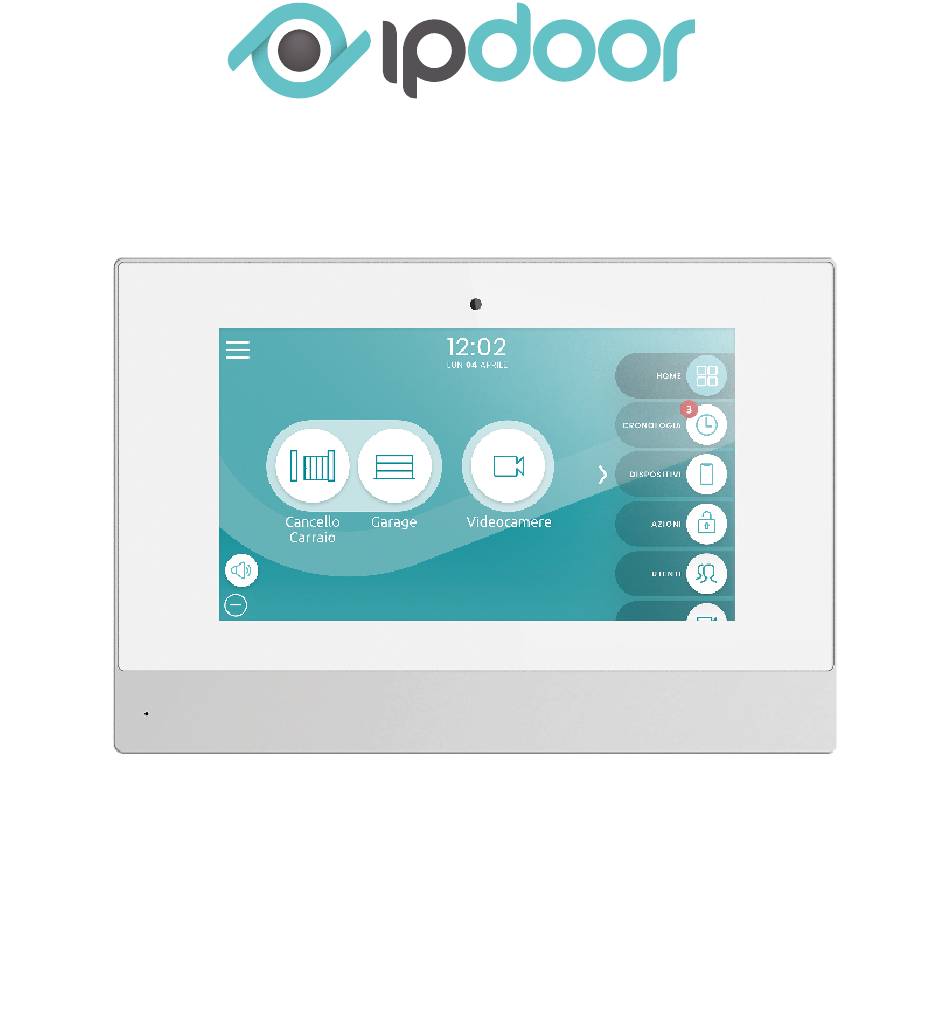

- Page 1 A New Interactive Experience IP7700 - Match Advanced Monitor interno con display 7” | esterno parete Indoor station with 7” display | surface mount Quick Start Guida Rapida...
-
Page 2: External Power Supply Connection
Collegamento Alimentatore Esterno External Power Supply Connection +12VDC +12V Interfaccia di alimentazione Alimentatore stabilizzato 12VDC@1A Power Interface Stabilized power supply 12VDC@1A Utilizzare il cavetto a 2 poli in dotazione per il collegamento di un alimentatore esterno. Inserire il connettore, rispettando le guide laterali, nel relativo ingresso Power posto sul retro del monitor. -
Page 3: Impostazioni Di Rete
Aggiungere il monitor ad un impianto Add the monitor to a system H A R D W A R E I D B C F 8 1 1 0 8 F 0 B 9 I N D I R I Z Z O I P 1 9 2 . - Page 4 Impostazioni di rete Network settings Firmware MAC Address BC;F8;11;04;75;EB IP Address 192.168.104.105 CABLED DHCP 192.168.104.99 255.255.255.0 Mask: 192.168.104.1 Gateway: DNS: 192.168.104.1 Save Per attivare il monitor è indispensabile essere connessi ad una rete con accesso a internet Il dispositivo è impostato dalla fabbrica in DHCP per ricevere automaticamente le impostazioni di rete dal router, in questo caso non è...
-
Page 5: Impostazioni Wifi
Impostazioni WIFI WIFI settings Firmware MAC Address BC;F8;11;04;75;EB IP Address 192.168.104.105 WIFI Network signal status Disconnected IP Address 0.0.0.0 Per collegare il monitor ad una rete WiFi posizionare il selettore WiFi /CABLED su WiFi, quindi premere in corrispondenza della parola “Network” e selezionare tra le reti WiFi disponibili quella a cui si intende collegare il monitor. - Page 6 Installazione a parete IP7700 IP7700 Wall installation Il Monitor IP7700 è un dispositivo ad uso in- terno adatto esclusivamente all’installazione in ambienti al chiuso. Per installare il monitor Match IP7700 a pare- te è necessario murare una scatola da incasso con diametro 6cm ad un’altezza tra i 150 ed i 160 cm.
- Page 7 Installazione con staffa da banco Installation with desktop bracket Utilizzando l’accessorio ICA0020 è possibile utilizzare il monitor IP7700 in appoggio su una scrivania. Fissare la staffa in dotazione con il monitor sulla base da tavolo. Alloggiare il monitor nella sua staffa inserendolo dall’alto, dopo aver collegato il cavo di rete nella porta RJ45 posta sul retro del monitor e, qualora non venisse utilizzata l’alimentazione PoE 802.3af, il cavetto a due fili (Rosso/Nero) per l’alimentazione nella relativa porta power (B).
- Page 8 Dimensioni Dimensions Telecamera Camera Touch screen capacitivo Capacitive touch screen Microfono Microphone 221,4mm 16,5mm Altoparlante Speaker...
- Page 9 Dettaglio connettori Connectors detail A - Presa di rete A - Network Socket Scheda rete/ Network Card : 10/100Mbps PoE IEEE 802.3af. Rj-45 Plug OI O GI B BI G Brl Br RJ-45 EIA/TIA 568B CAT5/6 Network Power B - Presa di alimentazione (POE) B - Power socket +12VDC...
-
Page 10: Output Connection
12Vdc@100mA The OUTPUT1 output is factory set as a ringtone repeater and will be activated automatically when a call is received. This setting can be changed by the system administrator. completa le configurazioni su https://console.ipdoor.com complete the configurations on https://console.ipdoor.com... - Page 11 AL1 is set by the manufacturer to activate a notification sound on the monitor and cannot be changed. The inputs from AL2 to AL8 can be managed from the console as generic INPUTs to which an action can be associated. completa le configurazioni su https://console.ipdoor.com complete the configurations on https://console.ipdoor.com...
- Page 12 Per configurare il dispositivo e consultare la documenta- zione completa accedi alla console di amministrazione. To configure the device and consult the complete documen- tation, access the administration console. https://console.ipdoor.com/ Match declaration of conformity IT/EN Scaricabile su / Available on www.ipdoor.com...
