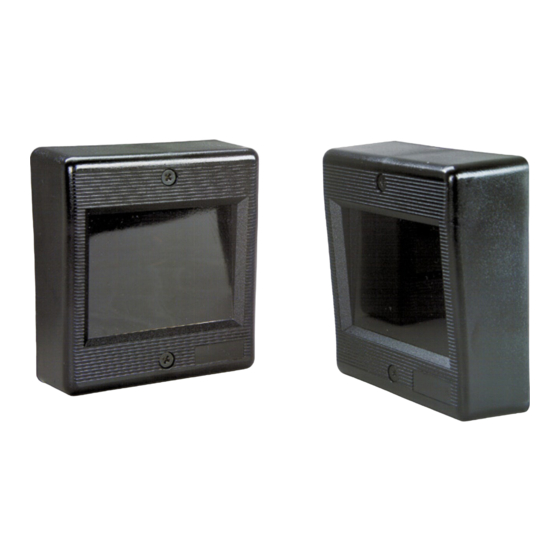

security
Made in Italy
BT2014/35/UE
EMC2014/30/UE
Funzionamento digitale bicanale codificato (selezionabile tramite Jumper)
Doppio relè di sicurezza
LEDs di allineamento TX/RX
Tensione nominale di alimentazione 12,5Vcc ±5% / 24V~ ±5%
Assorbimento: RX (12V,5cc) 30mA
Assorbimento: TX (12,5Vcc) 35mA
Assorbimento: RX (24Vca) 70mA
Assorbimento: TX (24Vca) 80mA
Banda di emissione 940nm
Distanza massima di funzionamento 12mt
Contatti C/NA/NC 24V 1A (cerico resistivo, non induttivo)
Contenitore esterno policarbonato
Grado protezione del contenitore: IP44
Temperatura di funzionamento -20°C ÷ +55°C
Dimensioni (LxAxP) 73x82x30mm
ATTENZIONE: Il ponticello in dotazione, va inserito solo per il funzionamento a 12V.
IN CASO CONTRARIO, IL PRODOTTO È ESCLUSO DA GARANZIA.
INTRODUZIONE

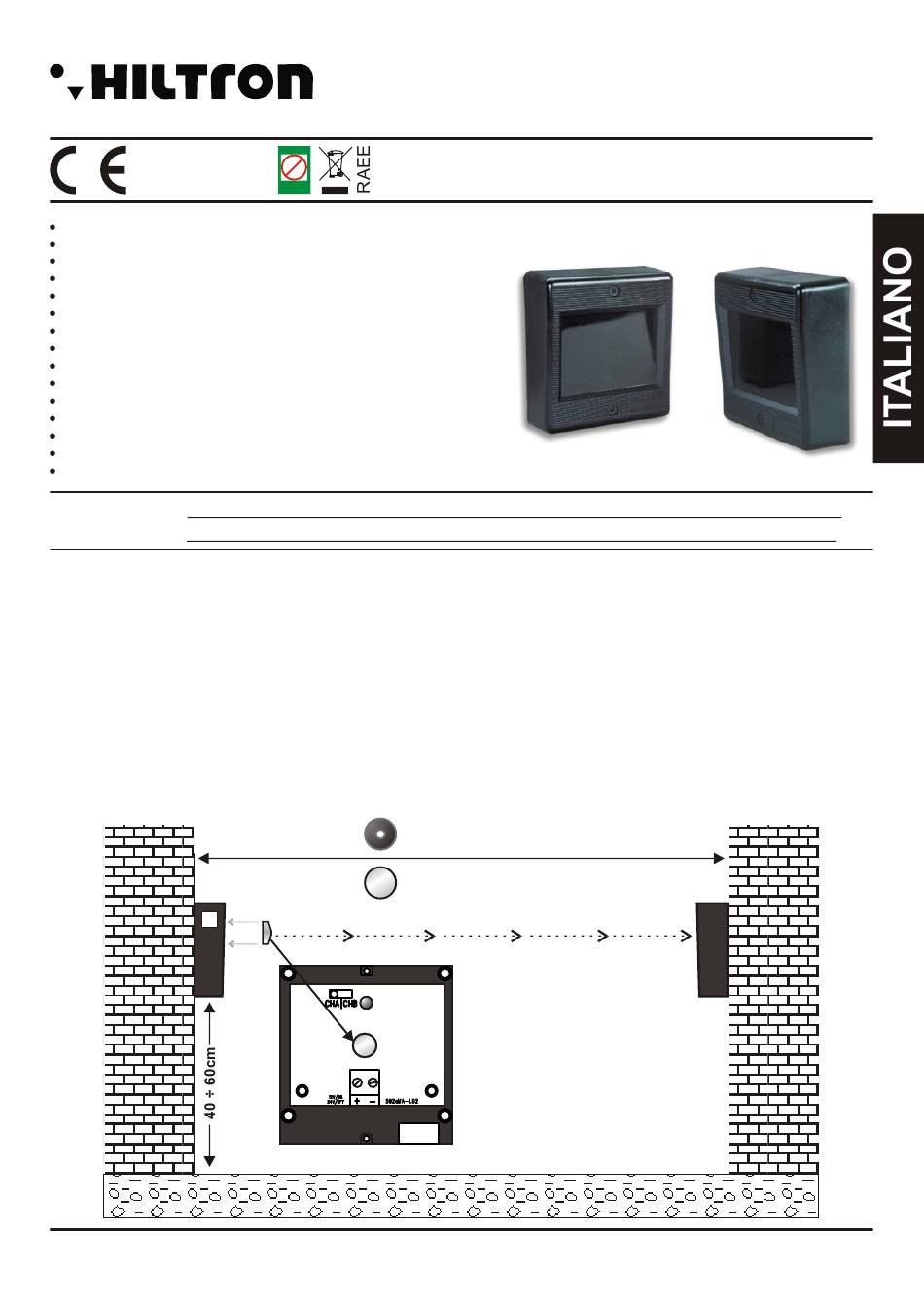

La fotocellula FX55D crea una barriera a singolo raggio infrarosso con codifica digitale diversificata su
due possibili canali (Canale A oppure Canale B).
L'interruzione del raggio infrarosso attiva un dispositivo a doppio relè che apre un contatto C/NC e
chiude C/NA.
La fotocellula FX55D può essere utilizzata indifferentemente come dispositivo accessorio per impianti di
automazione cancelli o porte scorrevoli oppure come sensore antifurto per intercettare la presenza di
persone non autorizzate e generare il relativo allarme.
INSTALLAZIONE
Per distanze superiori ai 5mt occorre sostituire la lente del TX delle fotocellule,con quella
trasparente in dotazione.
Tx
Lead free
Pb
RoHS
compliant
max 5mt
lente nera in dotazione
5 ÷ 12mt
lente trasparente contenuta nella confezione
Fotocellule ad infrarossi digitali
FX55D
1
Advertisement
Table of Contents
Related Manuals for Hiltron security FX55D
Summary of Contents for Hiltron security FX55D
- Page 1 IN CASO CONTRARIO, IL PRODOTTO È ESCLUSO DA GARANZIA. INTRODUZIONE La fotocellula FX55D crea una barriera a singolo raggio infrarosso con codifica digitale diversificata su due possibili canali (Canale A oppure Canale B). L'interruzione del raggio infrarosso attiva un dispositivo a doppio relè che apre un contatto C/NC e chiude C/NA.
- Page 2 FX55D security COLLEGAMENTI Centrale automazione JMP2 CANALE DI FUNZIONAMENTO Il canale (Canale A oppure Canale B) viene selezionato mediante un jumper di configurazione e previene la possibilità di interferenza tra due differenti coppie di fotocellule che si trovano ad operare nella stessa area di lavoro (es.
- Page 3 IF NOT, THE PRODUCT IS NOT WARRANTED INTRODUCTION The photocell FX55D creates a barrier at single infrared beam with digital coding diversified on two possible channels (Channel A or Channel B). The infrared beam enables a device at double relay that open the contact C/NC and close C/NA.
- Page 4 FX55D security CONNECTIONS Automation central unit JMP2 FUNCTIONING CHANNEL The channel (Channel A or Channel B) is selected by a configuration jumper and prevents the possibility of interference between two couples of photocells that are operate in the same working area (for ex.
- Page 5 12V. SI NON, LE PRODUIT EST PAS GARANTI. INTRODUCTION Le photocellule FX55D permet de créer une barrière à partir d'un seul rayon infrarouge avec une décodification numérique diversifiée à deux niveaux de canal possibles (Canal A ou bien Canal B).
- Page 6 FX55D security BRANCHEMENTS Centrale d'automation JMP2 CANAL DE FONCTIONNEMENT Un jumper de configuration permet de sélectionner le canal (A ou B) et d'empêcher une éventuelle interférence entre les deux couples de cellules photo qui sont en fonction dans une même zone de travail (par exemple : installation de deux couples de cellules photo sur une barrière coulissante).
- Page 7 Si no, el producto no está garantizado. INTRODUCIÓN La fotocélula FX55D crea una barrera de rayo infrarrojo único con codificación digital diversificada sobre dos posibles canales (Canal A o Canal B). La interrupción del rayo infrarrojo activa un dispositivo de doble relé que abre contacto de C/NC y cierra C/NA.
- Page 8 FX55D security CONEXIONES Central de automatización JMP2 CANAL DE FUNCIONAMIENTO El canal (Canal A o Canal B) se selecciona mediante un puente de configuración y previene la posibilidad de interferencia entre dos pares diferentes de fotocélulas que se encuentran para funcionar en la misma área de trabajo (por ejemplo, la instalación de dos pares de fotocélulas en puertas cancel o...
