Instalační manuál
CETO vanová baterie s připojením do podlahy
BV357, BV357B
Před instalací jednotky baterie by měla být všechna přívodní potrubí vyčištěna od nečistot.
Ujistěte se, že je přívod vody vypnutý. Zajistěte, aby byl přívod vody pro instalaci dobře přístupný.

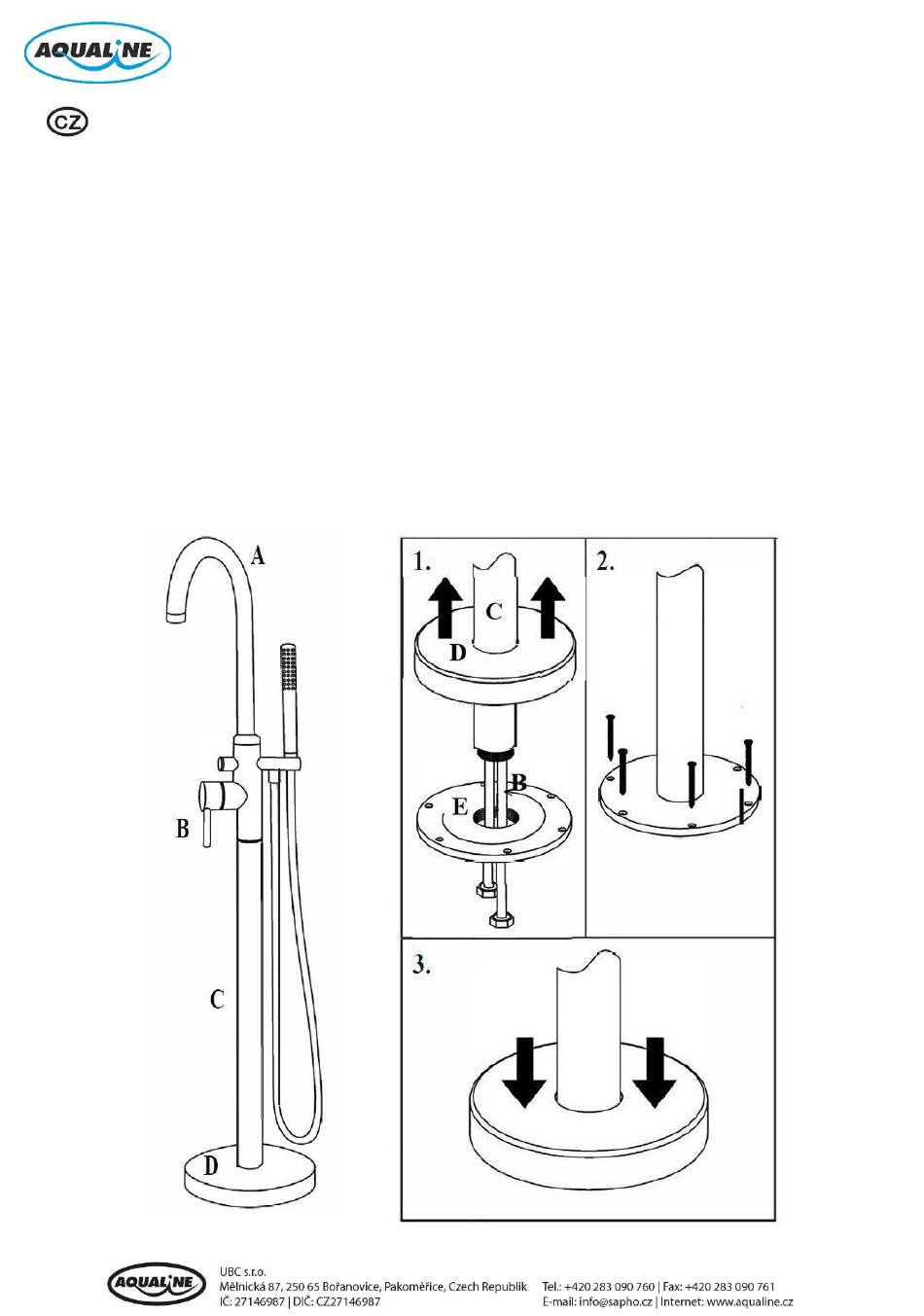

1. Připojte výtokovou hubici (A) k tělu baterie (B) a ujistěte se, že flexibilní hadice jsou připojeny ke
spodní straně těla baterie. Protáhněte flexibilní hadice tělem baterie (C), dokud nejsou správně
umístěny. Umístěte krycí desku (D) na tělo baterie (C). Spodní díl se závitem přišroubujte do
upevňovací desky (E).
2. Flexibilní hadice připojte k přívodu vody, sprchovou hadici a ruční sprchu upevněte k tělu baterie.
Zkontrolujte těsnost a správnost připojení. Pro zajištění vodotěsnosti spojů lze použít PTFE pásku.
3. Po kontrole, nadzvedněte krycí desku baterie (D) a přišroubujte upevňovací desku k podlaze pomocí
upevňovacích šroubů (součást balení).
4. Krycí desku dejte zpět na místo tak, aby zakryla upevňovací desku a kování.
Advertisement
Table of Contents
Related Manuals for Aqualine CETO BV357
Summary of Contents for Aqualine CETO BV357
- Page 1 Instalační manuál CETO vanová baterie s připojením do podlahy BV357, BV357B Před instalací jednotky baterie by měla být všechna přívodní potrubí vyčištěna od nečistot. Ujistěte se, že je přívod vody vypnutý. Zajistěte, aby byl přívod vody pro instalaci dobře přístupný. 1.
- Page 2 Installation manual CETO bath faucet with floor connection BV357, BV357B Before installing the battery unit, all supply pipes should be cleaned of dirt. Make sure the water supply is turned off. Ensure that the water supply is easily accessible for installation.
- Page 3 Installationsanleitung CETO Wannenarmatur mit Bodenanschluss BV357, BV357B Vor dem Einbau der Batterieeinheit sollten alle Versorgungsleitungen von Schmutz befreit werden. Stellen Sie sicher, dass die Wasserzufuhr abgestellt ist. Stellen Sie sicher, dass die Wasserversorgung für die Installation leicht zugänglich ist. 1. Verbinden Sie den Ausguss (A) mit dem Batteriegehäuse (B) und vergewissern Sie sich, dass die flexiblen Schläuche mit der Unterseite des Batteriegehäuses verbunden sind.
- Page 4 Instalacja baterii CETO Bateria wannowa z podłączeniem do podłogi BV357, BV357B Przed montażem przepłukać instalację wodną w celu usunięcia zanieczyszczeń. Upewnij się, że dopływ wody jest zamknięty. Zapewnij, aby dopływ wody był dobrze dostępny do prawidłowego montażu baterii. Włóż uszczelkę do korpusu baterii i zamontuj wylewkę (A) na korpusie baterii (B). Dolną...
- Page 5 Inštalačný manuál CETO vaňová batéria s pripojením do podlahy BV357, BV357B Pred inštaláciou jednotky batérie by mali byť všetky prívodné potrubia vyčistené od nečistôt. Uistite sa, že je prívod vody vypnutý. Zaistite, aby bol prívod vody pre inštaláciu dobre prístupný. 1.
- Page 6 Telepítési kézikönyv CETO kádcsaptelep padlócsatlakozással BV357, BV357B Az akkumulátoregység beszerelése előtt minden ellátó csövet meg kell tisztítani a szennyeződéstől. Győződjön meg arról, hogy a vízellátás el van kapcsolva. Ügyeljen arra, hogy a vízellátás könnyen hozzáférhető legyen a telepítéshez. 1. Csatlakoztassa a kifolyót (A) az akkumulátorházhoz (B), és győződjön meg arról, hogy a rugalmas tömlők az akkumulátorház aljához csatlakoznak.
