ANSCHLÜSSE
HDMI Anschluss:
Maximale Auflösung: 4K@60Hz
Zur Anzeige von Videoinhalten muss Ihr Gerät den USB-C DisplayPort Alt Mode unter-
stützen!
USB Anschlüsse:
USB-C Stecker: Direkter Anschluss an PC/Notebook/Tablet/iPad Pro
USB-C Buchse: Anschluss für ein USB-C PD Netzteil oder
Peripheriegeräte (USB 2.0)
USB-A Female: USB 3.2 Gen 1, Datenrate max. 5 Gbps
Umschalter Videoauflösung:
Position 1: 4K@60Hz / USB 2.0
Position 2: 4K@30Hz / USB 3.2 Gen 1
Audio Anschluss:
Anschluss für Headset/Kopfhörer oder PC-Lautsprecher
Kartenleser:
Kartenleser für microSD/SDHC/SDXC Karten
2
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss des EX-1222HM
geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersys-
tems.
1. Vor dem Anschliessen wählen Sie mit dem Schalter auf der Stecker-Seite die gewünschte
Videoauflösung am HDMI-Port.
Position 1: 4K@60Hz / USB 2.0
Position 2: 4K@30Hz / USB 3.2 Gen 1
2. Verbinden Sie die Dockingstation mit dem USB-C Anschluss Ihres PC/Notebooks/
MacBooks oder Tablets/iPad Pro.
3. Schließen Sie nun Ihre Peripheriegeräte an die entsprechenden Anschlüsse an.
TREIBER INSTALLATION
Alle Betriebssysteme
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1222HM automa-
tisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende
Einträge sehen:
Ist dieser oder ein ähnlicher Eintrag vorhanden, ist der USB Hub richtig installiert.
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
Deutschland: Schweiz:
EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH
Industriestrasse 8 Dübendorfstrasse 17
61449 Steinbach 8602 Wangen
www.exsys.ch
www.exsys.de
3
Manual
Vers. 1.0 / 03.10.22

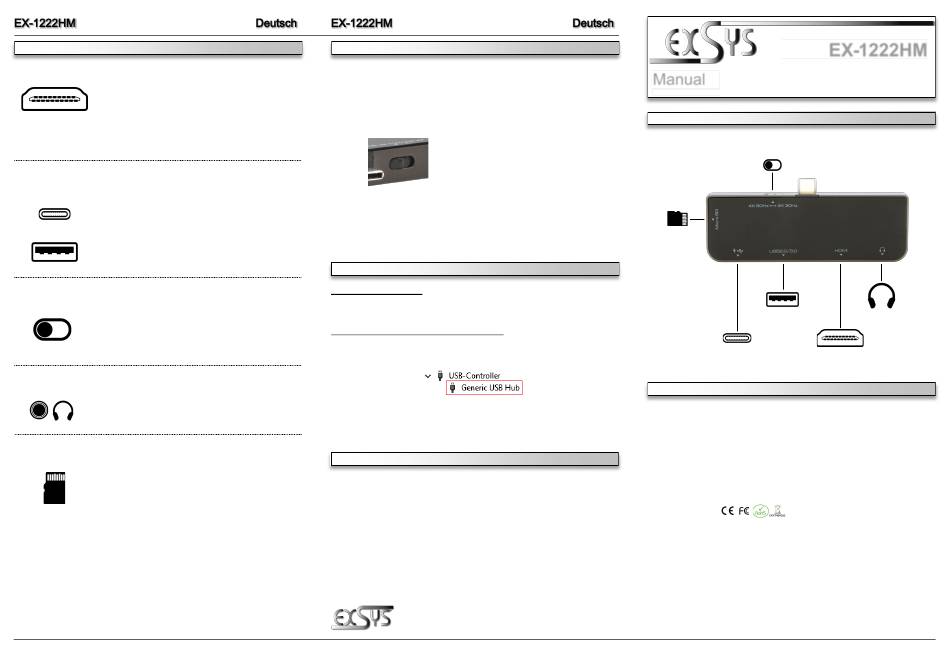

LAYOUT
4K@60Hz / 4K@30Hz
microSDXC
USB 3.2 Gen 1
USB-C
DESCRIPTION & TECNICAL INFORMATION
The EX-1222HM is a small 5-in-1 USB-C docking station that connects directly to your PC,
Notebook or Tablet and can stay plugged in permanently due to its compact size. With the EX-
1222HM, all the peripherals you need can be connected to one USB-C Port. USB-C Power
Delivery (PD) allows the notebook or tablet to be charged directly via the EX-1222HM using the
existing USB-C charger.
Compatibility: USB-C PD, DisplayPort Alt-Mode
Operating System: All Operating Systems
Connectors: USB-C, USB-A, HDMI, Headphones, microSDXC
Extent of Delivery: EX-1222HM, Manual
Certificates:
4
EX-1222HM
Headset
HDMI
