HOFFLIGHTS BANGKOK 1.1066.7118 Installation Manual

BANGKOK
IP65 LED
FRONT
SMD
-20° C
30
45° C
60
-4° F
90
113° F
1.1066.7118
Este producto contiene una fuente luminosa de la clase de eficiencia energética E.
This product contains a light source with energy efficiency class E.
Ce produit comprend une ampoule de la classe d'efficacité énergetique E.

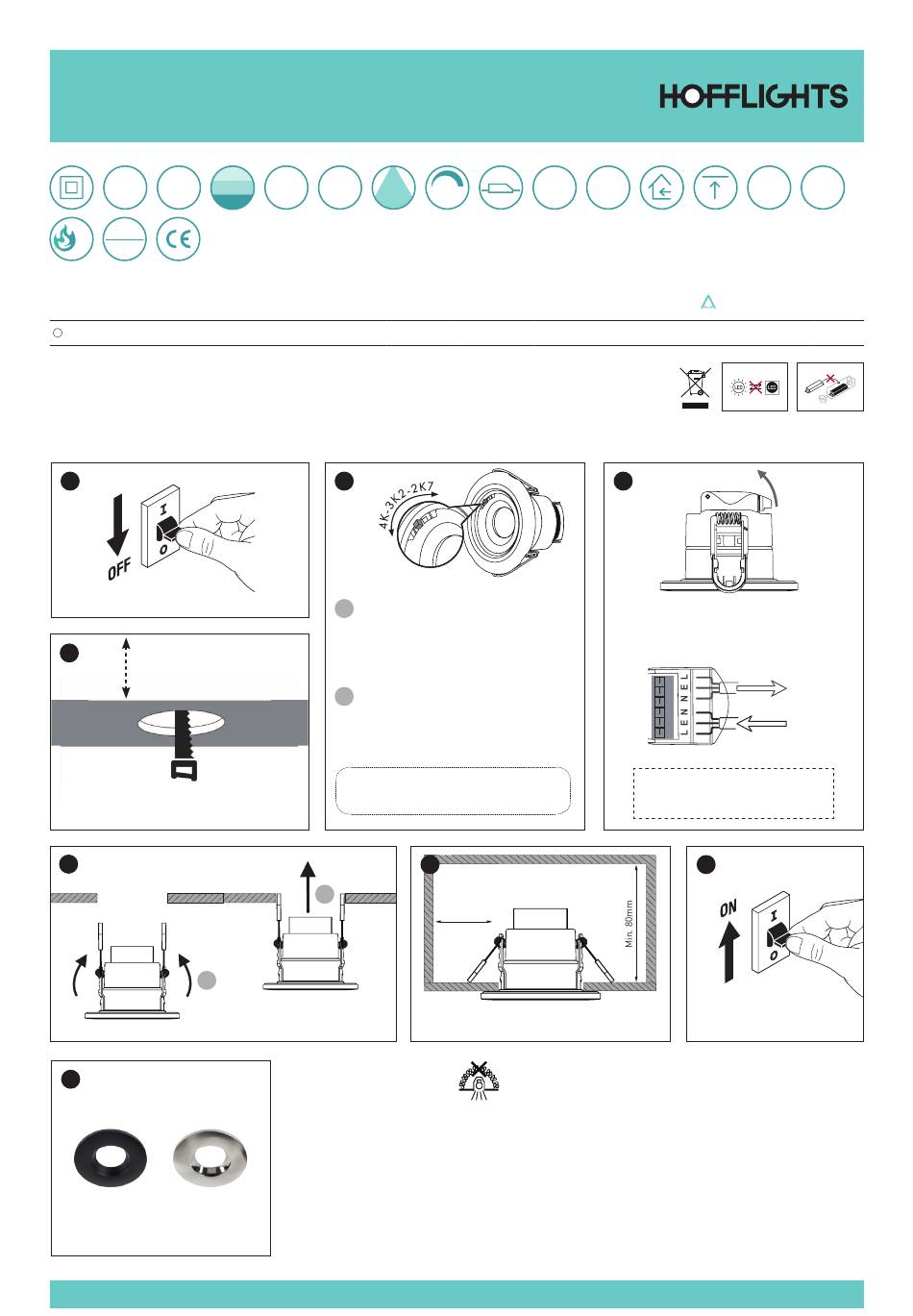

INSTALACIÓN | INSTALLATION
A
B
>80mm
Ø 70mm
E
1
H
ACCESORIOS | ACCESSORIES | ACCESSOIRES
Ref. 1.1066.8001 Ref. 1.1066.8002
Negro | Black Cromado | Chrome
Noir Chromé
IMH-134 v.01
MANUAL DE INSTALACIÓN
INSTALLATION MANUAL
MANUEL D'INSTALLATION
2K7
CRI UGR
3K2
>80 <19
60°
4K
W
6
| INSTALLATION
C
Desenrosque el anillo embellecedor delantero
1
en sentido contrario a las agujas del reloj.
Twist off the front trim ring by anti-clockwise
direction.
Dévissez l'anneau de garniture avant dans le
sens inverse des aiguilles d'une montre.
Seleccione la temperatura de color deseada
2
como se muestra a continuación.
Select desired colour temperature as shown below.
Sélectionnez la température de couleur souhai-
tée comme indiqué ci-dessous..
2K7
Posición derecha |
3K
Posición centro |
4K
Posición izquierda |
2
DRIVER
PF
>0,9
TRIAC
INCL.
Real lm
V K
(2700K)
220-240 2K7-3K2-4K 490lm
Right position | Droite position
Middle position | Centre position
Left position | Gauche position
F
IP20
Min. 100mm
IP65
Luminaria no adecuada para cubrir con material aislante térmico.
Luminaire not suitable to be covered with thermal insulating material.
Ne pas recouvrir avec un matériel isolant thermique.
METAL
30.000h
LIFE
BODY
Real lm Real lm
ØxH (mm.)
(3200K) (4000K)
570lm 545lm 60° 88x64
D
Abra la tapa de los bornes.
Open the terminal block cover.
Ouvrez le couvercle du bornier.
Max.: 15 Pcs./0.8A
Loop out (Opcional)
220-240V Mains Loop in
N
Azul - Blue - Blue
E
Amarillo/Verde - Yellow/Green
L
Marrón - Brown - Marron
G
hofflights.com
PC
DIFFUSER
Kg
0,18
- Jaune/Vert
