NOTICE TURBOTEST 33/300 P + AFFICHAGE
Code : 51007077
MOTORISATION
SUPPORT
BECHER
EMBASE
Machine : 1997-000
FIGURINE NON CONTRACTUELLE
PICTURE NOT CONTRACTUAL

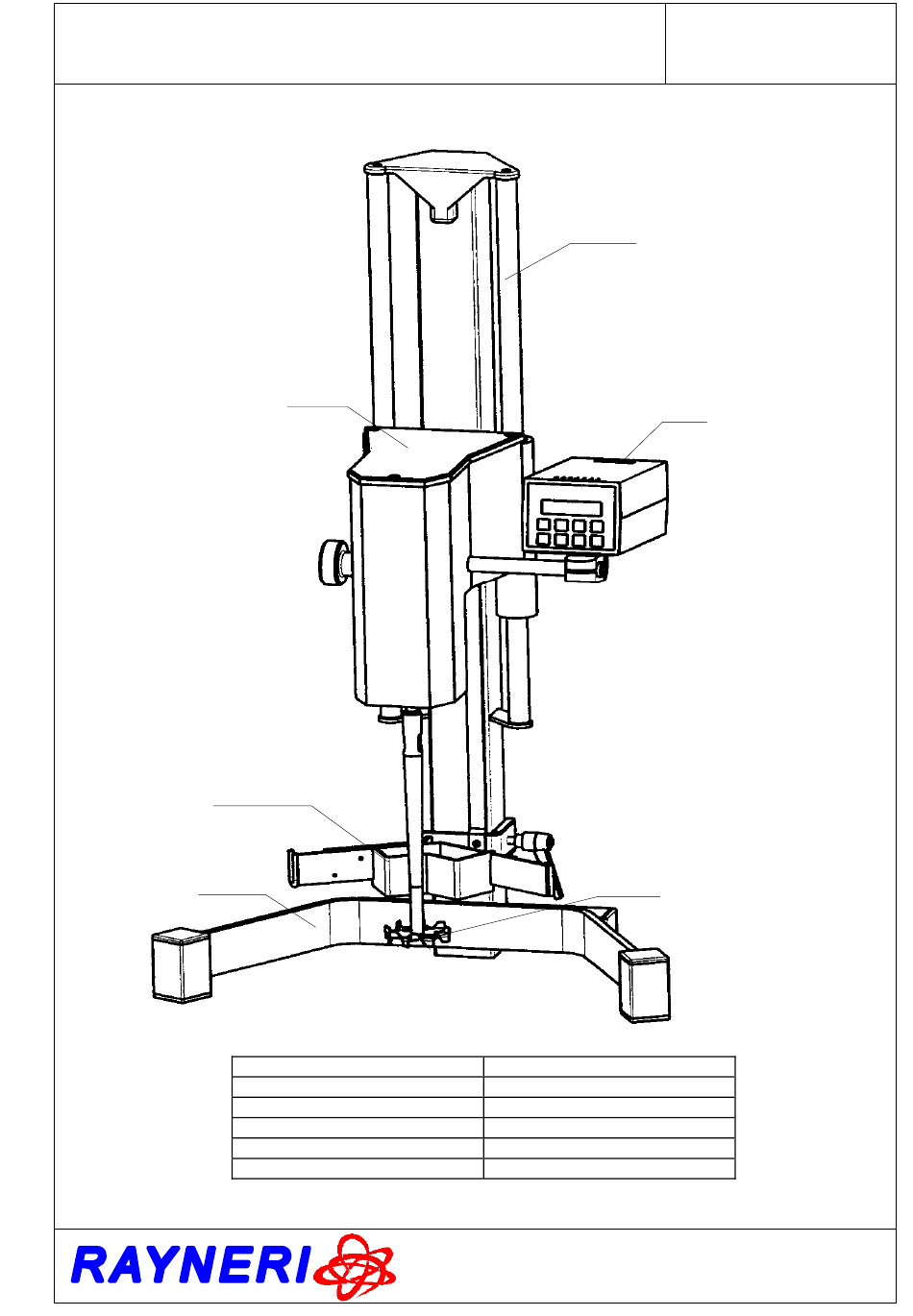

Boîtier programmable
Colonne
Embase
Motorisation
Outil défloculeuse
Support becher
230 V-50 Hz
Programming panel
Column
Base
Motorization
Defloculating propeller tool
Beaker stay
G R O U P E
ZI Nord - F - 85607 MONTAIGU Cedex
Tél. 02 51 45 35 35 - Télex 710 728F - Télécopie 02 51 06 40 84
FEUILLE/SHEET 1/21
Révision du 20/04/1998
COLONNE
BOITIER
PROGRAMMABLE
OUTIL
DEFLOCULEUSE
V M I
