Lütze DIOLINE MVB Instructions

Bus coupler

Advertisement

Quick Links

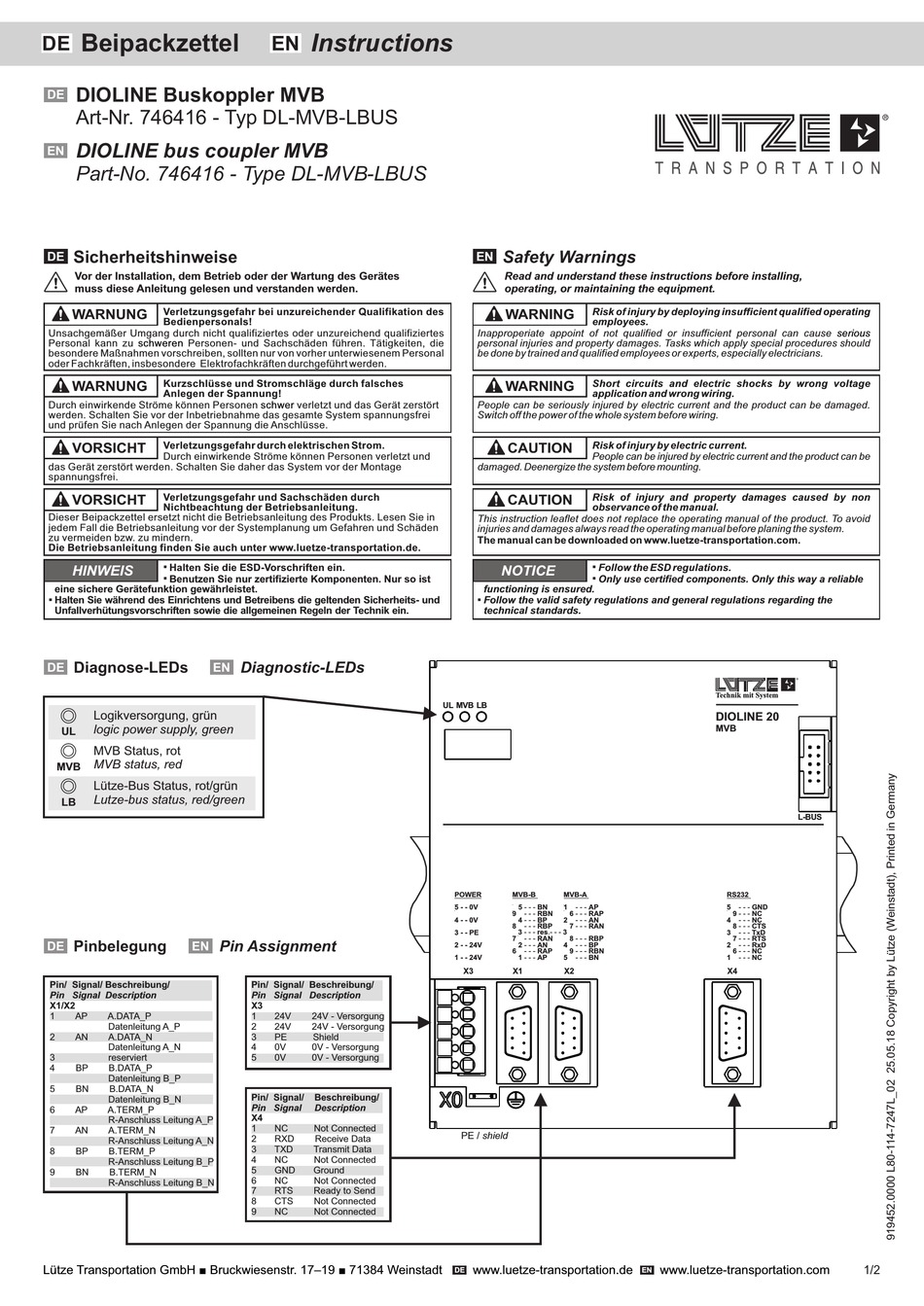

Beipackzettel
DE
DIOLINE Buskoppler MVB
DE
Art-Nr. 746416 - Typ DL-MVB-LBUS
DIOLINE bus coupler MVB
EN
Part-No. 746416 - Type DL-MVB-LBUS
Sicherheitshinweise
DE
Vor der Installation, dem Betrieb oder der Wartung des Gerätes
muss diese Anleitung gelesen und verstanden werden.
Verletzungsgefahr bei unzureichender Qualifikation des
WARNUNG
Bedienpersonals!
Unsachgemäßer Umgang durch nicht qualifiziertes oder unzureichend qualifiziertes
Personal kann zu
schweren
Personen- und Sachschäden führen. Tätigkeiten, die
besondere Maßnahmen vorschreiben, sollten nur von vorher unterwiesenem Personal
oder Fachkräften, insbesondere Elektrofachkräften durchgeführt werden.
Kurzschlüsse und Stromschläge durch falsches
WARNUNG
Anlegen der Spannung!
Durch einwirkende Ströme können Personen
werden. Schalten Sie vor der Inbetriebnahme das gesamte System spannungsfrei
und prüfen Sie nach Anlegen der Spannung die Anschlüsse.
Verletzungsgefahr durch elektrischen Strom.
VORSICHT
Durch einwirkende Ströme können Personen verletzt und
das Gerät zerstört werden. Schalten Sie daher das System vor der Montage
spannungsfrei.
Verletzungsgefahr und Sachschäden durch
VORSICHT
Nichtbeachtung der Betriebsanleitung.
Dieser Beipackzettel ersetzt nicht die Betriebsanleitung des Produkts. Lesen Sie in
jedem Fall die Betriebsanleitung vor der Systemplanung um Gefahren und Schäden
zu vermeiden bzw. zu mindern.
Die Betriebsanleitung finden Sie auch unter www.luetze-transportation.de.
§
Halten Sie die ESD-Vorschriften ein.
HINWEIS
§
Benutzen Sie nur zertifizierte Komponenten. Nur so ist
eine sichere Gerätefunktion gewährleistet.
§
Halten Sie während des Einrichtens und Betreibens die geltenden Sicherheits- und
Unfallverhütungsvorschriften sowie die allgemeinen Regeln der Technik ein.
Diagnose-LEDs
DE
EN
Logikversorgung, grün
logic power supply, green
UL
MVB Status, rot
MVB status, red
MVB
Lütze-Bus Status, rot/grün
Lutze-bus status, red/green
LB
Pinbelegung
DE
EN
Pin/ Signal/ Beschreibung/
Pin Signal Description
X1/X2
1
AP
A.DATA_P
Datenleitung A_P
2
AN
A.DATA_N
Datenleitung A_N
3
reserviert
4
BP
B.DATA_P
Datenleitung B_P
5
BN
B.DATA_N
Datenleitung B_N
6
AP
A.TERM_P
R-Anschluss Leitung A_P
7
AN
A.TERM_N
R-Anschluss Leitung A_N
8
BP
B.TERM_P
R-Anschluss Leitung B_P
9
BN
B.TERM_N
R-Anschluss Leitung B_N
Lütze Transportation GmbH ■ Bruckwiesenstr. 17–19 ■ 71384 Weinstadt
Instructions
EN
schwer
verletzt und das Gerät zerstört
Diagnostic-LEDs
Pin Assignment
Pin/ Signal/ Beschreibung/
Pin Signal Description
X3
1
24V
24V - Versorgung
2
24V
24V - Versorgung
3
PE
Shield
4
0V
0V - Versorgung
5
0V
0V - Versorgung
Pin/ Signal/
Beschreibung/
Pin Signal
Description
X4
1
NC
Not Connected
2
RXD
Receive Data
3
TXD
Transmit Data
4
NC
Not Connected
5
GND
Ground
6
NC
Not Connected
7
RTS
Ready to Send
8
CTS
Not Connected
9
NC
Not Connected
Safety Warnings
EN
Read and understand these instructions before installing,
operating, or maintaining the equipment.
Risk of injury by deploying insufficient qualified operating
WARNING
employees.
Inapproperiate appoint of not qualified or insufficient personal can cause
personal injuries and property damages. Tasks which apply special procedures should
be done by trained and qualified employees or experts, especially electricians.
Short circuits and electric shocks by wrong voltage
WARNING
application and wrong wiring.
People can be seriously injured by electric current and the product can be damaged.
Switch off the power of the whole system before wiring.
Risk of injury by electric current.
CAUTION
People can be injured by electric current and the product can be
damaged. Deenergize the system before mounting.
Risk of injury and property damages caused by non
CAUTION
observance of the manual.
This instruction leaflet does not replace the operating manual of the product. To avoid
injuries and damages always read the operating manual before planing the system.
The manual can be downloaded on www.luetze-transportation.com.
§
Follow the ESD regulations.
NOTICE
§
Only use certified components. Only this way a reliable
functioning is ensured.
§
Follow the valid safety regulations and general regulations regarding the
technical standards.
UL MVB LB
POWER
MVB-B
MVB-A
5 - - 0V
5 - - - BN
1
- - - AP
9
- - - RBN
6 - - - RAP
4 - - 0V
4 - - - BP
2
- - - AN
8
- - - RBP
7 - - - RAN
3 - - PE
3 - - - res.- - - 3
7
- - - RAN
8 - - - RBP
2 - - 24V
2 - - - AN
4
- - - BP
6
- - - RAP
9 - - - RBN
1 - - 24V
1 - - - AP
5
- - - BN
X3
X1
X2
PE / shield
www.luetze-transportation. . de
DE
Technik mit System
DIOLINE 20
MVB
L-BUS
RS232
5
- - - GND
9 - - - NC
4
- - - NC
8 - - - CTS
3
- - - TxD
7 - - - RTS
2
- - - RxD
6 - - - NC
1
- - - NC
X4
www.luetze-transportation.com
EN
serious
1/2
