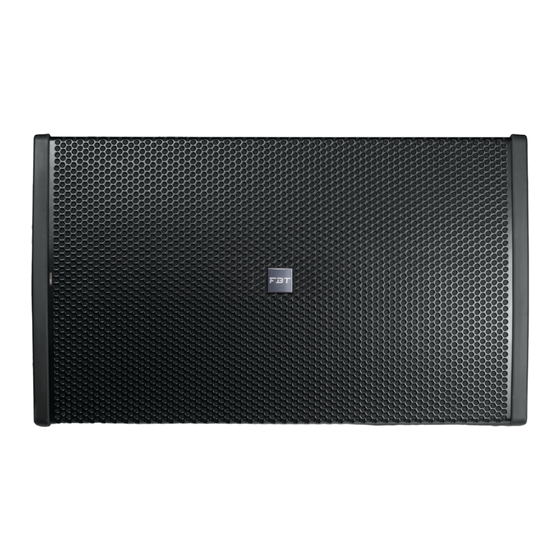

Fbt HORIZON VHA 112SND Operating Manual

Vertical horizontal array active subwoofer
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
VHA 112SND / SN
Vertical Horizontal Array
Active Subwoofer
IT / MANUALE D'USO
CODE: 45689
EN / OPERATING MANUAL

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HORIZON VHA 112SND and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Fbt HORIZON VHA 112SND

Summary of Contents for Fbt HORIZON VHA 112SND

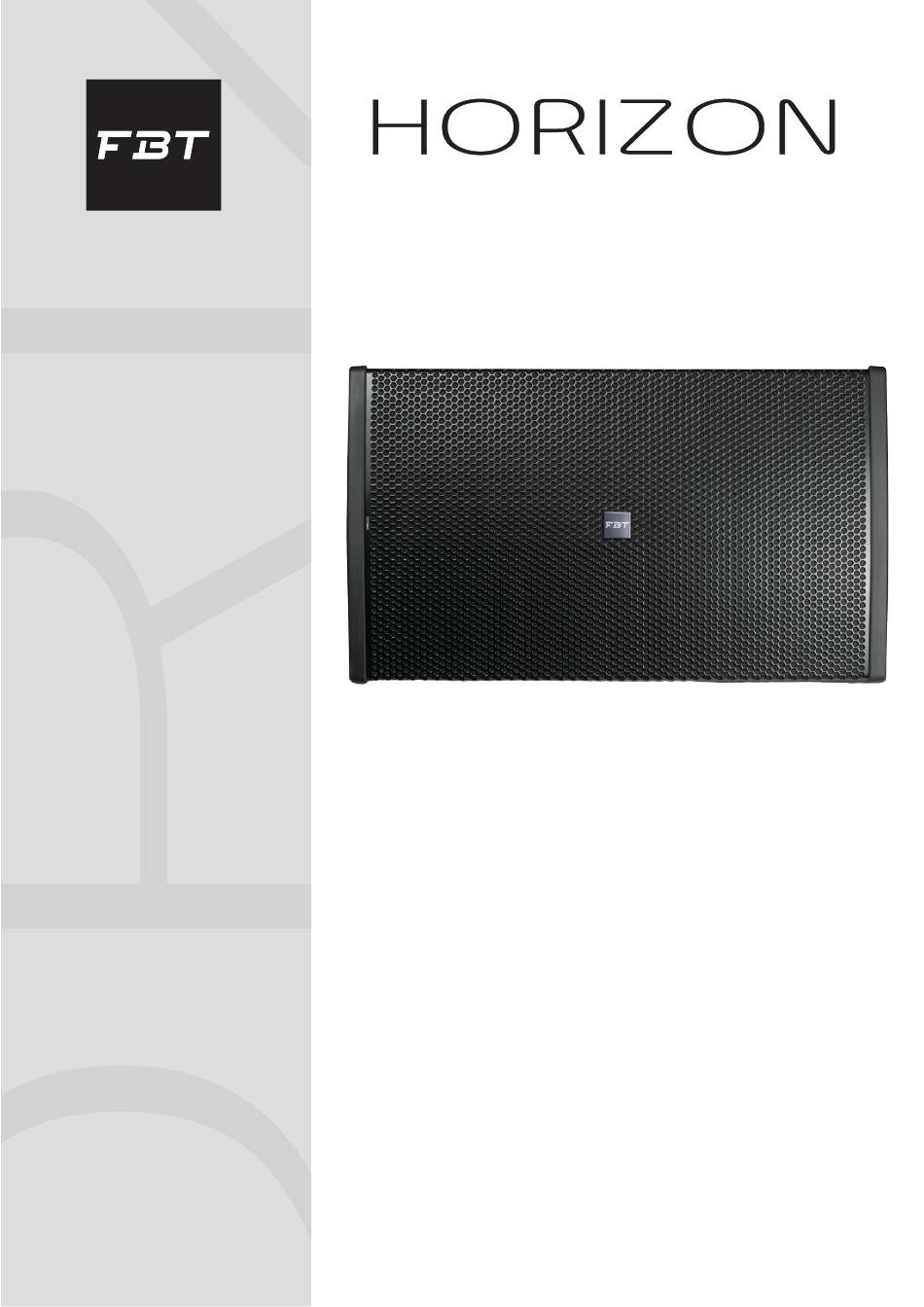

  • Page 1 VHA 112SND / SN Vertical Horizontal Array Active Subwoofer IT / MANUALE D’USO CODE: 45689 EN / OPERATING MANUAL...

  • Page 3: Table Of Contents

    Version : 1.1 ita, en - 06/2022 Code: 45689 Conservare questo documento in un luogo sicuro in modo che sia disponibile per riferimento futuro. Controllare regolarmente il sito web FBT per l’ultima versione di questo docu- mento. Quando si rivende questo prodotto, consegnare questo documento al nuovo proprietario.

  • Page 4: Avvertenze

    La FBT Elettronica SpA si riserva il diritto di modificare le caratteristiche pioggia o all’umidità, anomalie di funzionamento o cadute dell’appa- tecniche ed estetiche dei prodotti in qualsiasi momento e senza preav- recchio.

  • Page 5: Caratteristiche Generali

    ‘DANTE’ . INFINITO è una vera • Interfaccia di rete TCP/IP – AES70 compatibile rivoluzione nel mondo FBT che migliora l’esperienza dell’utente in un nuo- • Controllo e monitoraggio remoto con INFINITO management suite vo livello di prestazioni e semplicità! Si tratta di una piattaforma software...

  • Page 6: Dimensions

    DIMENSIONS 397mm. / 15,62’’ 612mm. / 24,09’’...

  • Page 7: Pannello & Ingressi

    PANNELLO & INGRESSI VHA 112SND / SN PUSH PUSH LINE PUSH AC LOOP OUTPUT AC INPUT CAUTION RISK OF ELECTRIC SHOCK, DO NOT OPEN. TO PREVENT THE RISK OF FIRE OR LINK ELECTRIC SHOCK NEVER EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE. DO NOT EXCEED RATED MAX CURRENT DRAW FROM AC Pwr cons.

  • Page 8: Alimentazione

    ALIMENTAZIONE ALIMENTAZIONE 220V / 240V Per l’alimentazione elettrica, i modelli VHA 112SND / 112SN sono forniti di una presa Neutrik PowerCon cable duplex con ingresso ed uscita. ATTENZIONE: non sostituire la spina in dotazione del cavo di alimentazione con un’altra spina, in quanto il cavo di alimentazione è in AC LOOP OUTPUT AC INPUT grado di supportare una corrente massima di 16A.

  • Page 9: Ingressi & Uscite

    INGRESSI & USCITE CONNESSIONE XLR La connessione XLR è un tipo di collegamento bilanciato che permette di collegare apparecchi a grande distanza senza perdita di qualità dovuta al rumore di fondo captato. cold cold Ciò è reso possibile dalla presenza, oltrechè della massa (pin 1), di due cavi: un cavo di segnale (pin 2) e un cavo di segnale sfasato di 180°...

  • Page 10: Collegamenti

    COLLEGAMENTI EX. CONFIG. 1 NETWORK INPUT INPUT La configurazione in esempio con n.4 moduli VHA 112SND collegati tra loro permette: • Input solo Dante (non sono necessari link XLR) • Input solo analogico PUSH PUSH VHA 112SND • Input Dante con backup analogico LINE PUSH AC LOOP OUTPUT...
  • Page 11 COLLEGAMENTI NETWORK ES. CONFIG.3 INPUT INPUT Configurazione mista Dante + link analogico con massimo n.8 moduli collegati tra loro in daisy chain VHA 112SND PUSH PUSH • Consigliamo di non collegare più di 8 moduli in daisy chain su LINE PUSH AC LOOP OUTPUT AC INPUT...

  • Page 12: Collegamento In Rete

    COLLEGAMENTO IN RETE COLLEGAMENTO DEI DIFFUSORI IN RETE PROCEDURA UPGRADE SN / SND Tutti i diffusori sono dotati di una doppia porta Ethernet per il collega- Installazione modulo DANTE opzionale (upgrade da versione SN / mento con INFINITO ed un LED BLU frontale ad alta luminosità che per- SND) mette di identificare fisicamente il diffusore quando è...

  • Page 13: Controlli & Funzioni

    TO SOFTWARE INFINITO è la nuova piattaforma software per il controllo ed il monito- raggio remoto di una nuova generazione di prodotti FBT che si espanderà Il controllo e monitoraggio del MUSE210LND può avvenire sia local- nel tempo (diffusori attivi, amplificatori, processori DSP, etc….).

  • Page 14: Descrizione Interfaccia

    ENABLE: THRES.: -45 dB 0.00 m DANTE ANALOG EXIT 0.00 ms 0.00 m 0.00 m ANALOG ANALOG DANTE DANTE 0.00 ms 0.00 ms DANTE DANTE DANTE AUTO ST-BY AUTO ST-BY AUTO ST-BY SERVICE SERVICE SERVICE SOTTOMENÚ “SERVICE” RATE:48 kHz RATE:48 kHz RATE:48 kHz CONTROLLI &...
  • Page 15 CONTRAST muse 118 AUTO ST-BY CONFIG PRESET si scorre l’elenco in senso verticale. Cliccando su una voce si accede al Generalmente per tutti i prodotti FBT non è necessario invertire la fase DISPLAY OFF DANTE SOUND PRESET MENÚ PRINCIPALE MEMORY...
  • Page 16 DELAY IN ROUTING OUT ROUTING THRES.: THRES.: THRES.: -45 dB PCM: 24 bit -45 dB -45 dB -3 dB EXIT 0.00 m 0.00 m 0.00 m DANTE DANTE DANTE ANALOG ANALOG ANALOG STATUS: NO AUDIO VALUE SOURCE SOURCE 0.00 ms 0.00 ms 0.00 ms EXIT...
  • Page 17 EXIT SENSORS TEST PHASE EXIT DEFAULT SOTTOMENÚ “MEMORY” RES. SELECT DANTE AUTO ST-BY SELECT SERVICE SUB: STATE AMP T: RATE:48 kHz 26°C TYPE: MANUAL Low Extension SENSORS LOAD: LATENCY: 1 ms SIGNAL: Inverted MEMORY MEM. RECALL MEM. SAVE MEM. DELETE Hung AIR T: PCM: 24 bit...

  • Page 18: Accessori

    ACCESSORI VHA-F 406 VHA-2F 406 Flybar verticale Flybar verticale Acciaio Acciaio max. 6 moduli max. 6 moduli per lato 544 x 400 x 112,5mm. 7,2 Kg. VHA-F 406-1 VHA-F 406-5 Flybar orizzontale Flybar orizzontale Acciaio Acciaio max. 1 moduli 2/5 moduli 371 x 56,5 x 30mm 744,5 x 245 x 645mm 1,5 Kg...

  • Page 19: Installazione

    • Gli accessori di sospensione FBT sono costruiti per l’usi esclusivo Staffa a scomparsa per l’ancoraggio ad un modulo sottostante con con i sistemi HORIZON VHA e non sono stati progettati per l’uso in pin di sicurezza e flangia graduata.

  • Page 20: Installazione Flown

    INSTALLAZIONE INSTALLAZIONE FLOWN È possibile predisporre, per ogni flybar, al massimo 6 moduli in configurazione di array verticale e 5 moduli in configurazione di arrayorizzontale. • Aggiungere ad uno ad uno i moduli con l’angolazione precedentemente calcolata ed effettuare i collegamenti di rilancio audio e alimentazione.

  • Page 21: Installazione Stacked

    INSTALLAZIONE INSTALLAZIONE STACKED È possibile predisporre al massimo 4 moduli a terra e 3 moduli sopra il subwoofer tramite accessori dedicati. Aggiungere ad uno ad uno i moduli con l’angolazione precedentemente valutata. ATTENZIONE: posizionare il sistema su una superficie piana e non sdrucciolevole;...

  • Page 22: Modalità Installazione

    INSTALLAZIONE MODALITÀ INSTALLAZIONE Il montaggio di due moduli prevede pochi semplici passi: • Per l’aggancio del primo modulo alla fly-bar estrarre il pin di bloccaggio (A) ruotandolo nella posizione UNLOCK, inserire la fly- bar, assicurarsi che il pin una volta inserito scatti e fissarlo nella posizione LOCK.
  • Page 23 INSTALLAZIONE Grazie all ausilio della flybar VHA-2F 406 agganciata alle 2 flybar VHA-f 406 è possibile predisporre un massimo di 12 moduli in array verticale. Per l’aggancio dei moduli in array verticale seguire i seguenti step STEP 1: STEP 2: Posizionare i modelli VHA 112SND e VHA 406ND come da figura Inserire l pin della flybar VHA-2F 406 in posizione 1.
  • Page 24 INSTALLAZIONE MODALITÀ INSTALLAZIONE Per l’aggancio dei moduli in array orizzontale procedere come segue: • Utilizzare la fly-bar VHA-FH 406-1. • Estrarre il pin di bloccaggio (D) ruotandolo nella posizione UNLOCK, agganciare i piedini (E) nella loro sede (F), quindi far scorrere all’indietro la fly-bar e poi bloccare il pin (D) ruotandolo nella posizione LOCK.
  • Page 25 INSTALLAZIONE MODALITÀ INSTALLAZIONE In configurazione ground stack a terra o su subwoofer: • Utilizzare la base VHA-B406 da posizionare sopra il subwoofer oppure la base VHA-T406 a terra. • La flangia “G” da posizionare sul retro del diffusore, ha lo scopo di dare maggiore sostegno e sicurezza ai moduli che fanno parte del sistema.

  • Page 26: Preset

    PRESET Il sistema HORIZON è composto da tre modelli: • VHA 406ND: Diffusore a 2 vie biamplificato con banda passante 65Hz - 20kHz (120Hz - 20kHz HP Filter ON) • VHA 112SND: Subwoofer da 320mm ad 1 via amplificato con banda passante 50Hz - 120Hz (40Hz - 120Hz con “LF Extension” ON) •...

  • Page 27: Specifiche Tecniche

    SPECIFICHE TECNICHE GENERALE VHA 112SND / SN Tipologia subwoofer attivo 1 via reflex DATI ACUSTICI Risposta in frequenza (@ -6dB) 50Hz - dipendente da preset Unità basse frequenze 1 x 320mm. / bobina 76mm. SPL max. (cont / peak) 132 / 136 half-space Dispersione omnidirezionale AMPLIFICATORE...

  • Page 29: General Informations

    Version : 1.1 ita, en - 06/2022 Code: 45689 Keep this document in a safe place so that it is available for future reference. We recommend you to regularly check the FBT website for the latest version of this document.

  • Page 30: Warnings

    All informations included in this operating manual have been scrupulou- long periods of time. sly controlled; however FBT is not responsible for eventual mistakes. FBT Elettronica SpA has the right to amend products and specifications • Refer alf servicing to qualified service personnel. Servicing is requi- without notice.

  • Page 31: General Features

    0,47” with anti-scratch varnish and is provided with two handles with rubber inserts and integrated mechanics to join the spe- akers and angle them from 5° to 20° in 5° steps. The FBT HORIZON VHA 112SND has the same dimensions and the same suspension mechanics in- tegrated in the VHA 406ND model that allow the realization of configura- tions in vertical / horizontal array with 3-way performance.

  • Page 32: Dimensions

    DIMENSIONS 397mm. / 15,62’’ 612mm. / 24,09’’...

  • Page 33: Input Panel

    INPUT PANEL VHA 112SND / SN PUSH PUSH LINE PUSH AC LOOP OUTPUT AC INPUT CAUTION RISK OF ELECTRIC SHOCK, DO NOT OPEN. TO PREVENT THE RISK OF FIRE OR LINK ELECTRIC SHOCK NEVER EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE. DO NOT EXCEED RATED MAX CURRENT DRAW FROM AC Pwr cons.

  • Page 34: Power Supply

    POWER SUPPLY POWER SUPPLY 220V / 240V For power supply VHA 112SND and VHA 112SN models features a Neutrik PowerCon cable duplex with input and output. AC LOOP OUTPUT AC INPUT CAUTION: never replace the plug of the power cord supplied since the power cord can only support a maximum current of 16A.

  • Page 35: Inputs & Outputs

    INPUTS & OUTPUTS CONNESSIONE XLR The XLR connection is a type of balanced connection that allows the con- nection of devices over long distances without loss of quality due to the background noise detected. cold cold This is made possible by the presence, as well as by the mass (pin 1), of two cables: a signal cable (pin 2) and a 180°...

  • Page 36: Connections

    CONNECTIONS EX. CONFIG. 1 NETWORK INPUT INPUT The example configuration with no.4 VHA 112SND modules con- nected to each other allows: • Dante only input (XLR links are required) • Analog only input PUSH PUSH VHA 112SND • Dante input with analog backup LINE PUSH AC LOOP OUTPUT...
  • Page 37 CONNECTIONS NETWORK ES. CONFIG.3 INPUT INPUT Mixed Dante configuration + analog link with up to 8 modules con- nected to each other in daisy chain VHA 112SND PUSH PUSH • Ideally do not connect more than 8 daisy chain modules over a LINE PUSH AC LOOP OUTPUT...

  • Page 38: Networking

    NETWORKING NETWORKING OF SPEAKERS SN / SND UPGRADE PROCEDURE All the speakers are equipped with a dual Ethernet port for connection Optional DANTE module installation (upgrade from SN / SND ver- to INFINITO MANAGEMENT SOFTWARE and a high-brightness front sion) BLUE LED that allows you to physically identify the speaker when con- •...

  • Page 39: Controls & Functions

    EXIT INFINITO is the new software platform for the remote control and mo- nitoring of a new generation of FBT products that will expand over time The control and monitoring of the MUSE210LND can be performed ei- (active speakers, amplifiers, DSP processors, etc...).

  • Page 40: Interface Description

    DANTE ANALOG 0.00 ms EXIT DANTE DANTE DANTE AUTO ST-BY AUTO ST-BY AUTO ST-BY SERVICE SERVICE SERVICE DELAY DELAY IN ROUTING IN ROUTING OUT ROUTING OUT ROUTING SOTTOMENÚ “SERVICE” RATE:48 kHz RATE:48 kHz RATE:48 kHz VALUE VALUE SOURCE SOURCE SOURCE SOURCE SENSORS SENSORS...
  • Page 41 118 AUTO ST-BY CONFIG PRESET SELECT vertically. Clicking on an item it is possible to access the relative setting and satellite. Generally for all FBT products it is not necessary to invert DISPLAY OFF DANTE SOUND PRESET MEMORY EXIT...
  • Page 42 DELAY IN ROUTING OUT ROUTING THRES.: THRES.: THRES.: -45 dB PCM: 24 bit -45 dB -45 dB -3 dB EXIT 0.00 m 0.00 m 0.00 m DANTE DANTE DANTE ANALOG ANALOG ANALOG STATUS: NO AUDIO VALUE SOURCE SOURCE 0.00 ms 0.00 ms 0.00 ms EXIT...
  • Page 43 SENSORS TEST PHASE EXIT DEFAULT RES. DANTE SOTTOMENÚ “MEMORY” AUTO ST-BY SERVICE SOUND PRST SOUND PRST SUB: STATE SELECT SELECT AMP T: 26°C RATE:48 kHz TYPE: MANUAL SENSORS LOAD: LATENCY: 1 ms SIGNAL: Inverted MEMORY MEM. RECALL MEM. SAVE MEM. DELETE AIR T: 36°C TEST...

  • Page 44: Accessories

    ACCESSORIES VHA-F 406 VHA-2F 406 Vertical Flybar Vertical Flybar Steel Steel max. 6 modules max. 6 modules for side 544 x 400 x 112,5mm. 7,2 Kg. VHA-F 406-1 VHA-F 406-5 HorizontL Flybar HorizontaL Flybar Steel Steel max. 1 module 2/5 modules 371 x 56,5 x 30mm 744,5 x 245 x 645mm 1,5 Kg...

  • Page 45: Installation

    Anchorage system to connect the fly-bar to the first module, with • FBT flying accessories are manufactured for their exclusive use the relevant safety pin. with HORIZON VHA systems and have not been designed for being Retractable bracket for anchoring to an underlying module with used with any other speaker or device.

  • Page 46: Flown Installation

    INSTALLATION FLOWN INSTALLATION A maximum of 6 modules can be set up for each flybar in a vertical array configuration and 5 modules in a horizontal array configuration. • Add the modules with the previously calculated angle one by one and create the audio and power relaunch connections..

  • Page 47: Stacked Installation

    INSTALLATION STACKED INSTALLATION A maximum of 4 modules on the ground and 3 modules above the subwoofer can be arranged using dedicated accessories. Add the modules one by one with the previously evaluated angle. ATTENTION: place the system on a flat and non-slippery surface; in the case of a support surface that has a slight inclination, it is necessary to adequately secure the installation with suitable mechanical means or straps.

  • Page 48: Installation Mode

    INSTALLATION INSTALLATION MODE The assembly of two modules involves a few simple steps: • To connect the first module to the fly-bar, extract the locking pin (A) turning it into the UNLOCK position, insert the fly-bar, make sure that the pin, once inserted, clicks and fix it in the LOCK position. •...
  • Page 49 INSTALLATION Thanks to the support of the VHA-2F 406 flybar attached to the 2 VHA-f 406 flybars, it is possible to set up a maximum of 12 modules in a vertical array. To connect the modules in vertical array, proceed as follows: STEP 1: STEP 2: Position the VHA 112SND and VHA 406ND models as shown in the...
  • Page 50 INSTALLATION INSTALLATION MODE In ground stack configuration on the ground or on subwoofer: • Use the VHA-B 406 base to be placed above the sub or the VHA-T 406 base on the ground.. • The flange “G”, to be positioned on the back of the speaker, provides greater support and safety to the modules that are part of the system.
  • Page 51 INSTALLATION INSTALLATION MODE In ground stack configuration on the ground or on subwoofer: • Use the VHA-B 406 base to be placed above the sub or the VHA-T 406 base on the ground. • The flange “G”, to be positioned on the back of the speaker, provides greater support and safety to the modules that are part of the system.

  • Page 52: Preset

    PRESET The HORIZON system consists of three models: • VHA 406ND: 2-way bi-amplified speaker with 65Hz - 20kHz bandwidth (120Hz - 20kHz HP Filter ON) • VHA 112SND: 12” 1-way amplified subwoofer with 50Hz - 120Hz bandwidth (40Hz - 120Hz con “LF Extension” ON) •...

  • Page 53: Technical Specification

    TECHNICAL SPECIFICATION GENERAL VHA 112SND / SN Type active 1 way reflex subwoofer ACOUSTICAL SPEC. Frequency response (@ -6dB) 50Hz - preset dependant Low frequency woofer inch 1 x 12’’ / 3’’ coil SPL max. (cont / peak) 132 / 136 Dispersion omnidirectional AMPLIFIER...
  • Page 56 FBT ELETTRONICA SPA Via Paolo Soprani 1 - 62019 RECANATI - Italy Tel. 071750591 - Fax. 071 7505920 email: info@fbt.it - www.fbt.it...
