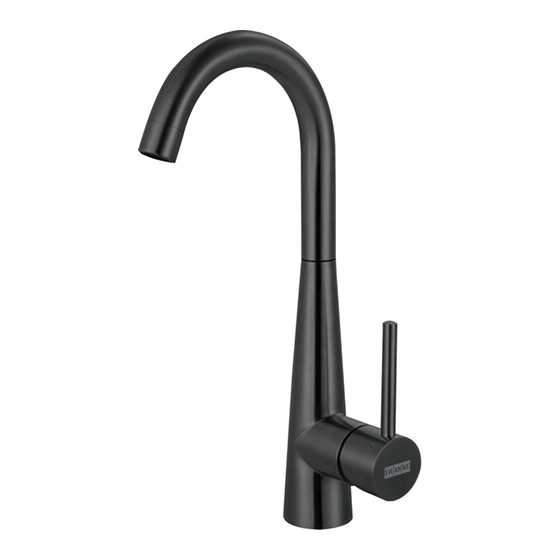

Franke Steel STL-BR-304 Installation Manual
  1. Manuals
  2. Brands
  3. Franke Manuals
  4. Plumbing Product
  5. Steel STL-BR-304
  6. Installation manual

Franke Steel STL-BR-304 Installation Manual

Kitchen faucet
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Steel
STL-BR-304
STL-BR-IBK
STL-BR-GLD
EN
Installation manual
ES
Manual de instalación
FR
Manuel d'installation
STL-PO-304
STL-PO-IBK
STL-PO-GLD
STL-PR-304
STL-PR-IBK
STL-PR-GLD
STL-PD-304
STL-PD-IBK
STL-PD-GLD
Robinet de cuisine
STL-PD-316
Kitchen Faucet
Grifo de cocina

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Steel STL-BR-304 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Franke Steel STL-BR-304

Summary of Contents for Franke Steel STL-BR-304

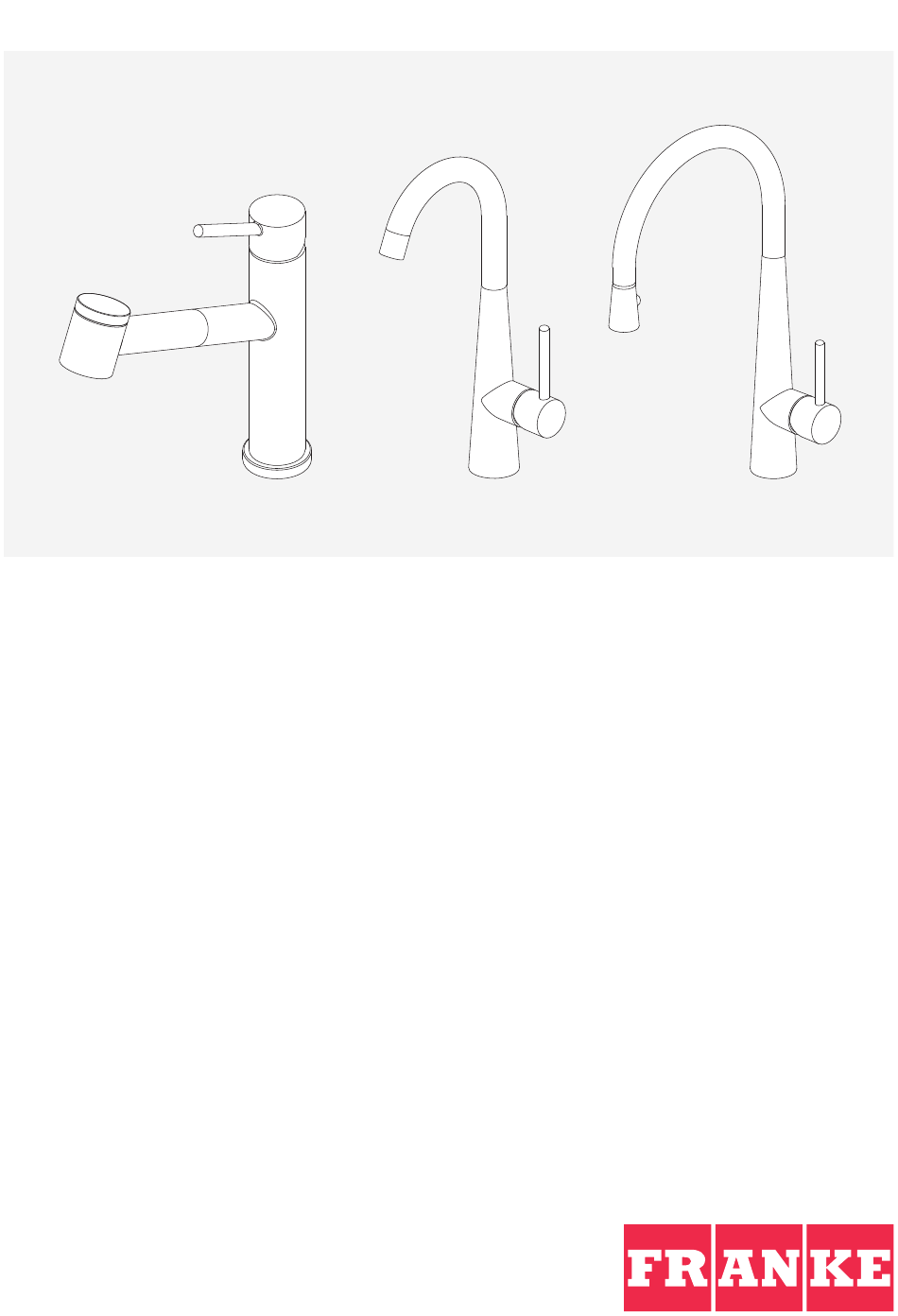

  • Page 1 Steel STL-BR-304 STL-PO-304 STL-PR-304 STL-PD-304 STL-PD-316 STL-BR-IBK STL-PO-IBK STL-PR-IBK STL-PD-IBK STL-BR-GLD STL-PO-GLD STL-PR-GLD STL-PD-GLD Installation manual Kitchen Faucet Manual de instalación Grifo de cocina Manuel d‘installation Robinet de cuisine...

  • Page 3: Table Of Contents

    Table of contents Overview Contents in box Technical data Installation instructions Cleaning and maintenance Replacing the cartridge General maintenance Spare / replacement list STL-PD-316 /304 / IBK / GLD / STL-PR-304 / IBK / GLD Spare/replacement list STL-BR-304 / IBK / GLD Spare/replacement list STL-PO-304 /IBK / GLD...

  • Page 4: Overview

    Overview Contents in box STL-BR-304 / IBK / GLD STL-BR-304 / STL-BR-IBK / STL-BR-GLD 1. Faucet Assembly 2. Supply Hoses 3. Allen Wrench 4. Rubber O-ring 5. Plastic Flange 6. Rubber and Steel Washer 7. Fixing Nut STL-PD-316 / 304 / IBK / GLD STL-PR-304 / IBK / GLD STL-PR-304 / STL-PR-IBK / STL-PR-GLD / STL-PD-304 /STL-PD-IBK / STL-PD-GLD /...
  • Page 5 5. Allen Wrench 6. Rubber O-ring 7. Plastic Flange 8. Rubber and Steel Washer 9. Fixing Nut 10. Weight 11. Check Valve Holder 12. Check Valve Note: Contact us immediately if you see inconsistencies. phone: 1- 800-626-5771 website: www.franke.us/ks email: ks-customerservice.us@franke.com...

  • Page 6: Technical Data

    Technical data Operating data Value Operating pressure (ideal) 60 PSI 4 bar 400 kPa Operating pressure (max.)* 115 PSI 8 bar 800 kPa Operating pressure (min.)* 30 PSI 2 bar 200 kPa Water temperature (ideal) 140°F 60°C Water temperature (max.) 158°F 70°C Hole Size For Faucet...
  • Page 7 7. Secure the faucet by tightening the 10. Connect the Flexible Supply Hoses (10) Fixing Nut (6) onto the mounting shank to the water supply in the home (fig. 2E). of the Faucet Base (1) and tightening the screws in Fixing Nut (6) (fig. 2B). Attention: For STL-BR-304 / IBK / GLD - skip to Step 10.

  • Page 8: Cleaning And Maintenance

    Cleaning and maintenance Replacing the cartridge 2.5 mm 1. Shut off the water supply to the faucet. 2. Turn on the faucet briefly to relieve any pressure inside the faucet. 3. Move the faucet handle to the “OFF” 30mm position. 106 in-lbs 4.

  • Page 9: Spare / Replacement List

    Spare / replacement list STL-PD-316 /304 / IBK / GLD / STL-PR-304 / IBK / GLD F3507 Spray Hose Assembly F3413* Cartridge Cap F3420* Spray Head Assembly F3414* Handle Assembly F3429 Aerator F3309 Handle Assembly (STL-PD-316) F3306 Aerator Key F3415 Fastening Set F206502 Cartridge...

  • Page 10: Spare/Replacement List Stl-Br-304 / Ibk / Gld

    Spare/replacement list STL-BR-304 / IBK / GLD F3410 Aerator and O-ring F3414* Handle Assembly F206502 Cartridge F3415 Fastening Set F3412 Cartridge Nut F3416 Hot Supply Hose F3413* Cartridge Cap F3417 Cold Supply Hose *Must specify finish...

  • Page 11: Spare/Replacement List Stl-Po-304 /Ibk / Gld

    Spare/replacement list STL-PO-304 /IBK / GLD F3433* Spray Head Assembly F206502 Cartridge F3437 Aerator F3435 Spray Hose Assembly F3418 Aerator Key F3421 Check Valve Holder F3434 Check Valve F3422 Check Valve F3430* Handle Assembly F3416 Hot Supply Hose F3431* Cartridge Cap F3417 Cold Supply Hose F3432...
  • Page 12 For any further information about our products, about the installation of them or about the warranty please contact our customer service department: Franke Home Solutions Franke Kindred Canada Ltd. North America, LLC 1000 Franke Kindred Way 800 Aviation Parkway Midland, ON LR4 4K9...
  • Page 13 Índice Información general Contenido de la caja Datos técnicos Instrucciones de instalación Limpieza y mantenimiento Sustitución del cartucho Mantenimiento general Lista de partes/refacciones STL-PD-316 / 304 / IBK / GLD/ STL-PR-304 / IBK / GLD Lista de partes/refacciones STL-BR-304 / IBK / GLD Lista de partes/refacciones STL-PO-304 / IBK / GLD...

  • Page 14: Información General

    Información general Contenido de la caja STL-BR-304 / IBK / GLD STL-BR-304 / STL-BR-IBK /STL-BR-GLD 1. Montaje del Grifo 2. Mangueras de suminlstro 3. Llave Allen 4. Rondana de hule 5. Brida de plástico 6. Arandela de Gaucho y Acero 7.
  • Page 15 8. Arandela de caucho y acero 9. Tuerca de fijación 10. Peso 11. Soporte de la válvula de control 12. Válvula de control Nota: Póngase en contacto con nosotros inmediatamente si detecta inconsistencias. teléfono: 1- 800-626-5771 internet: www.franke.us/ks correo electrónico: ks-customerservice.us@franke.com...

  • Page 16: Datos Técnicos

    Datos técnicos Datos de operación Valor Presión de operación (ideal) 60 PSI 4 bar 400 kPa Presión de operación (máx.)* 115 PSI 8 bar 800 kPa Presión de operación (mín.)* 30 PSI 2 bar 200 kPa Temperatura del agua (ideal) 140°F 60°C Temperatura del agua (máx.)
  • Page 17 7. Asegure la llave apretando la tuerca 10. Conecte las mangueras de suministro de fijación (6) en el vástago de montaje flexibles (10) al suministro de agua de de la base de la llave (1) y apriete los la casa (fig. 2E). tornillos en la tuerca de fijación (6) (fig.

  • Page 18: Limpieza Y Mantenimiento

    Limpieza y mantenimiento Sustitución del cartucho 2,5 mm 1. Interrumpa el suministro de agua a la llave. 2. Abra momentáneamente la llave para liberar cualquier presión residual en el 30 mm interior de la llave. 106 in-lbs 3. Gire la palanca de la llave a la posición de „CERRADO“.

  • Page 19: Mantenimiento General

    Mantenimiento general Atención! Para la instalación en exteriores, el producto debe estar protegido contra temperaturas heladas. Limpie periódicamente el aireador para Desconecte de la casa las mangueras de eliminar cualquier acumulación de suministro de agua fría y caliente, abra residuos. la manija para vaciar toda el agua.

  • Page 20: Lista De Partes/Refacciones

    Lista de partes/refacciones STL-PD-316 / 304 / IBK / GLD/ STL-PR-304 / IBK / GLD F3412* Tuerca de cartucho Conjunto de la manguera F3507 de rociado F3413* Capuchón del cartucho F3414* Conjunto de palanca Conjunto del cabezal F3420* de rocío Conjunto de palanca F3309 (STL-PD-316)

  • Page 21: Lista De Partes/Refacciones Stl-Br-304 / Ibk / Gld

    Lista de partes/refacciones STL-BR-304 / IBK / GLD F3410 Aireador y empaque F3415 Set de fijación F206502 Cartucho Manguera de suministro F3416 caliente F3412 Tuerca de cartucho F3413* Capuchón del cartucho Manguera de suministro F3417 de frío F3414* Conjunto de palanca *Debe especi car el acabado...

  • Page 22: Lista De Partes/Refacciones Stl-Po-304 / Ibk / Gld

    Lista de partes/refacciones STL-PO-304 / IBK / GLD F3433* Conjunto del cabezal de rocío Conjunto de la manguera de F3435 rociado F3437 Aerator F3418 Llave de aireación F3421 Soporte de la válvula de control F3434 Válvula de control F3422 Válvula de control F3430* Conjunto de palanca Manguera de suministro...
  • Page 23 Franke Kindred Canada Ltd. Franke Home Solutions 1000 Franke Kindred Way North America, LLC Midland, ON LR4 4K9 800 Aviation Parkway Phone: 1-866-687-7465 Smyrna, TN 37167, USA HS-Warranty.CA@Franke.com Teléfono: 1-800-626-5771 HS-Warranty.US@Franke.com Sitio web de garantía: https://www.franke.com/us/en/hs/support/warranty.html...
  • Page 25 Table des matières Vue d‘ensemble Contenu de l‘emballage Caractéristiques techniques Instructions d‘installation Nettoyage et entretien Remplacement de la cartouche Entretien général Liste des pièces de rechange/de remplacement STL-PD-316 / 304 / IBK / GLD /STL-PR-304 / IBK / GLD Liste des pièces de rechange/de remplacement STL-BR-304 / IBK / GLD Liste des pièces de rechange/de remplacement STL-PO-304 / IBK / GLD...

  • Page 26: Vue D'ensemble

    Vue d‘ensemble Contenu de l‘emballage STL-BR-304 / IBK / GLD STL-BR-304 / STL-BR-IBK /STL-BR-GLD 1. Assemblage de robinet 2. Flexibles d‘alimentation 3. Clés Allen 4. Joint torique en caoutchouc 5. Bride plastique 6. Rondelle en caoutchouc et en acier 7. Écrou de serrage STL-PD-316 / 304 / IBK / GLD STL-PR-304 / IBK / GLD STL-PR-304 / STL-PR-IBK / STL-PR-GLD /...
  • Page 27 7. Bride plastique 8. Rondelle en caoutchouc et en acier 9. Écrou de serrage 10. Poids 11. Support de clapet anti-retour 12. Clapet anti-retour Remarque : Veuillez nous contacter immédiatement en cas d'incohérences. Téléphone : 1- 800-626-5771 Site Web : www.franke.us/ks Courriel : ks-customerservice.us@franke.com...

  • Page 28: Caractéristiques Techniques

    Caractéristiques techniques Caractéristiques d‘exploitation Valeur Pression de service (idéale) 60 PSI 4 bar 400 kPa Pression de service (max.)* 115 PSI 8 bar 800 kPa Pression de service (min.)* 30 PSI 2 bar 200 kPa Température de l'eau (idéale) 140°F 60°C Température de l'eau (max.) 158°F...
  • Page 29 7. Fixer le robinet en serrant l‘écrou de 10. Raccorder les flexibles d‘alimentation serrage (6) sur la tige de montage de la (10) à l‘alimentation en eau domestique base du robinet (1) et serrer les vis dans (fig. 2E). l‘écrou de serrage (6) (fig. 2B). Attention : Pour STL-BR-304 / IBK / GLD - sauter à...

  • Page 30: Nettoyage Et Entretien

    Nettoyage et entretien Remplacement de la cartouche 2,5 mm 1. Couper l‘alimentation d‘eau vers le robinet. 30 mm 2. Ouvrir brièvement le robinet pour 106 in-lbs éliminer la pression à l‘intérieur. 3. Placer la poignée du robinet en position « OFF ». 4.

  • Page 31: Entretien Général

    Entretien général Attention ! Pour l‘installation à l‘extérieur, le produit doit être protégé des températures de gel. Débranchez les Nettoyer régulièrement l‘aérateur pour tuyaux d‘alimentation en eau chaude et éliminer les dépôts. froide de la maison, ouvrez la poignée Ne pas utiliser de détergents agressifs, pour évacuer toute l‘eau.

  • Page 32: Liste Des Pièces De Rechange/De Remplacement

    Liste des pièces de rechange/de remplacement STL-PD-316 / 304 / IBK / GLD /STL-PR-304 / IBK / GLD F3412* Écrou de cartouche Ensemble de tuyaux F3507 de pulverisation F3413* Capuchon de cartouche F3414* Ensemble poignée Ensemble tête de F3420* pulvérisation Ensemble poignée F3309 (STL-PD-316)

  • Page 33: Liste Des Pièces De Rechange/De Remplacement Stl-Br-304 / Ibk / Gld

    Liste des pièces de rechange/de remplacement STL-BR-304 / IBK / GLD F3410 Aérateur et joint torique F3415 Jeu de fixation F206502 Cartouche Flexible d'alimentation en eau F3416 chaude F3412 Écrou de cartouche F3413* Capuchon de cartouche Flexible d'alimentation en eau F3417 froide F3414*...

  • Page 34: Liste Des Pièces De Rechange/De Remplacement Stl-Po-304 / Ibk / Gld

    Liste des pièces de rechange/de remplacement STL-PO-304 / IBK / GLD Ensemble tête de Ensemble de tuyaux F3433* F3435 pulvérisation de pulverisation F3437 L‘aérateur F3421 Support de clapet anti-retour F3418 Clé de l‘aérateur F3422 Clapet anti-retour F3434 Clapet anti-retour Flexible d'alimentation en eau F3416 chaude F3430*...
  • Page 35 Franke Home Solutions Franke Kindred Canada Ltd. North America, LLC 1000 Franke Kindred Way 800 Aviation Parkway Midland, ON LR4 4K9 Smyrna, TN 37167, USA Phone: 1-866-687-7465 Téléphone: 1-800-626-5771 HS-Warranty.CA@Franke.com HS-Warranty.US@Franke.com Site Web de la garantie : https://www.franke.com/us/en/hs/support/warranty.html...
  • Page 36 Canada Franke Kindred Canada Ltd. 1000 Franke Kindred Way Midland, ON LR4 4K9 Phone: 1-866-687-7465 USA and Mexico Franke Home Solutions North America, LLC 800 Aviation Pkwy Smyrna, TN 37167, USA Phone: 1-800-626-5771 franke.com...
