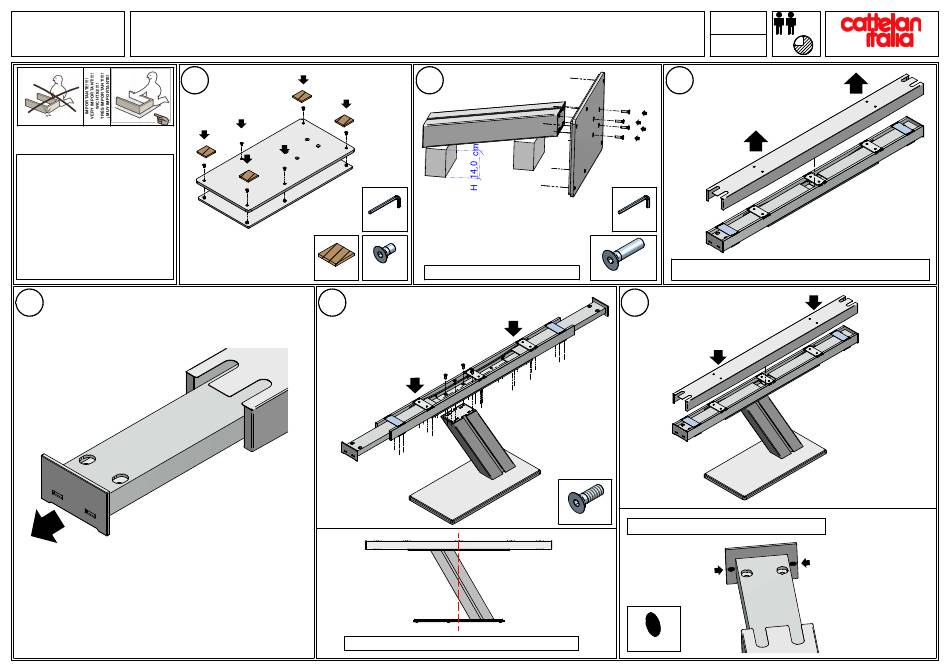

Cattelan Italia ZEUS DRIVE Assembling Instructions

ISTRUZIONI DI MONTAGGIO Articolo
ASSEMBLING INSTRUCTIONS
ZEUS DRIVE
MONTAGEANLEITUNG
INSTRUCTIONS DE MONTAGE
INSTRUCIONES DE MONTAJE
01
ATTENZIONE: COMPONENTI PESANTI,
MANEGGIARE CON CURA
WARNING: HEAVY COMPONENTS,
HANDLE WITH CARE
ATTENTION: LES COMPOSANT LOURDS,
MANIPULER AVEC SOIN
WARNUNG: SCHWERE BAUTEILE,
MIT VORSICHT HAND
ATENCION: COMPONENTES PESADOS,
MANEJAR CON CUIDADO
04
02
N°1 CHIAVE DA 5
-APPOGGIARE LA GAMBA SU SPESSORI DI 14CM
N°4 FELTRI 65X65 N°6 TPSCE M8X14
-SUPPORT THE COLUMN ON THICKNESS OF 14CM
05
X2
-CENTRO DEL BASAMENTO E CENTRO DELLA TRAVE DEVONO COINCIDERE
-MIDDLE OF THE BASE AND CENTER OF THE BEAM MUST MATCH
Data
20/10/2015
N° pagina
01 DI 02
03
N°1 CHIAVE DA 6
-ATTENZIONE, MANEGGIARE CON CURA LA COPERTINA
-CAUTION, HANDLE COVER WITH CARE
N°4 TPSCE M10X40
06
N°4 TPSCE M10X30
-ATTENZIONE, MANEGGIARE CON CURA LA COPERTINA
-CAUTION, HANDLE COVER WITH CARE
N°4 FELTRINI Ø10
45'
Cattelan Italia S.p.A. - 36010 - Carrè - VI - Italy
UFFICIO TECNICO - FAX 0445318740
X2
