Summary of Contents for DigitalZone T7 HDR

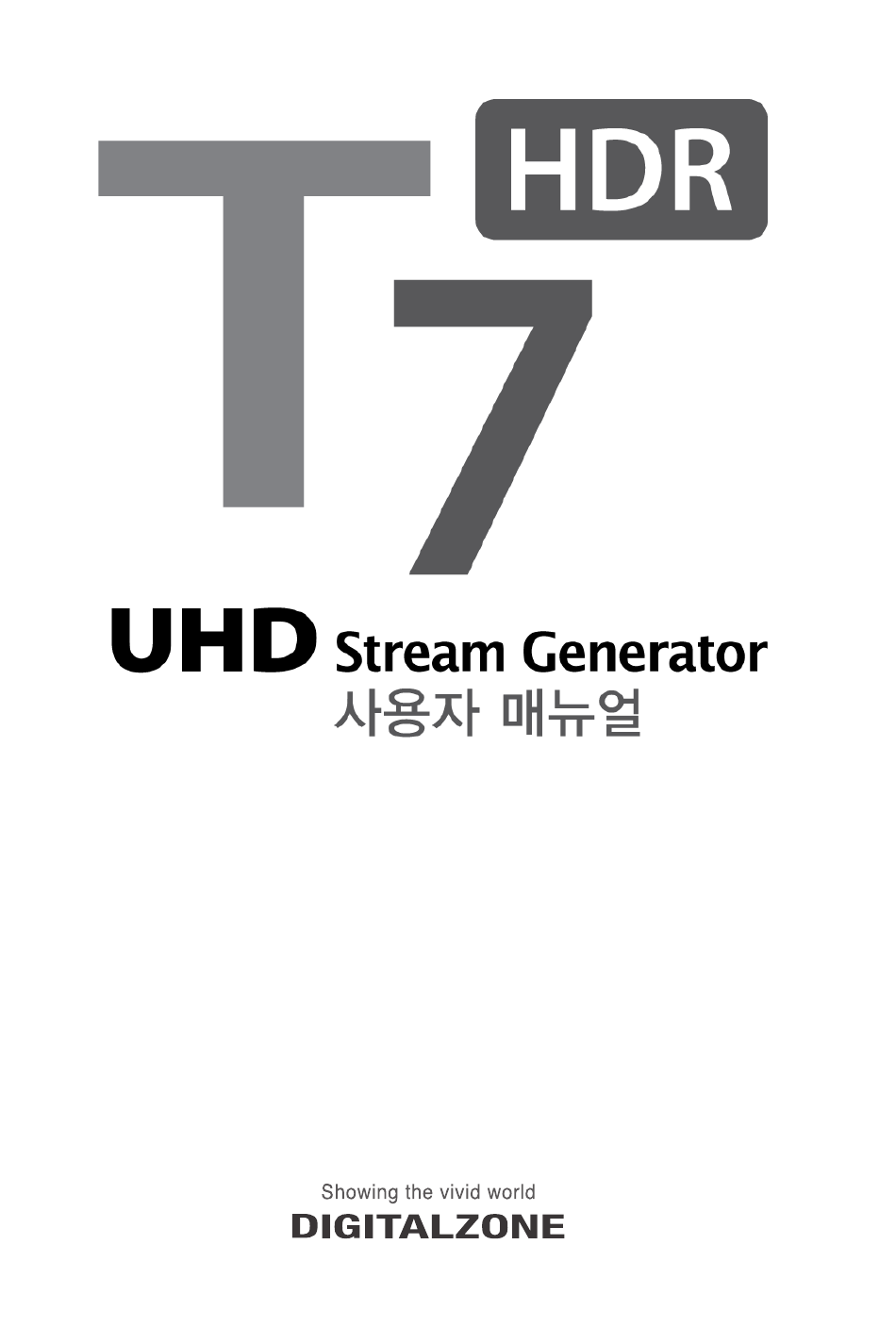

- Page 1 HVP-7008UA/HA...
-
Page 2: Table Of Contents
UHD Stream Generator 목 차 사용자 매뉴얼 핵심기능 재생하기 (PLAY) PLAYLIST 메뉴화면 소개 영상파일 재생하기 해상도 (RESOLUTION) 업데이트하기 (UPDATE) UPDATE 메뉴화면 소개 USB를 이용한 영상 업데이트 (수동) 설정하기 (SETTINGS) SETTINGS 메뉴화면 소개 펌웨어 업데이트 방법 사용하기 전에 안전을 위한 주의사항 각... - Page 3 UHD Stream Generator 목 차 사용자 매뉴얼 주요기능 재생하기 (PLAY) 1개 파일을 무한재생 다중 파일을 무한재생 재생 순서 변경 및 영상선택 파일 선택하기 PLAYLIST 번호로 파일관리 파일삭제 및 영상파일 정보보기 업데이트하기 (UPDATE) 자동 업데이트하기 (USB) 업데이트 진행 현황 보기 서브 디렉토리 지원 (Folder) 업데이트에서...
-
Page 4: 업데이트하기 (Update) Update 메뉴화면 소개 Usb를 이용한 영상 업데이트 (수동)
핵심기능 재생하기 (PLAY) PLAYLIST 메뉴화면 소개 영상파일 재생하기 해상도 (RESOLUTION) 업데이트하기 (UPDATE) UPDATE 메뉴화면 소개 USB를 이용한 영상 업데이트 (수동) 설정하기 (SETTINGS) SETTINGS 메뉴화면 소개 펌웨어 업데이트 방법... -
Page 5: Playlist 메뉴화면 소개
PLAY PLAYLIST 메뉴화면 소개 [LIST] 버튼을 눌러주세요. PLAYLIST 번호 Playlist 9 Default Playlist 1 Digital-01.m2ts 영상 미리보기 Digital-02.m2ts Digital-03.m2ts Digital-04.m2ts 영상 리스트 Digital-05.m2ts Date 2015-01-24 Digital-06.m2ts Size 496MB 선택한 파일의 정보 Video AVC/4K29.97p Digital-07.m2ts Audio AC-3/2Ch Digital-08.m2ts Bitrate 80Mbps Digital-09.m2ts Digital-10.m2ts 현재... -
Page 6: 영상파일 재생하기
PLAY 영상파일 재생하기 기본 재생 방법 Digital-01.m2ts [LIST] 버튼을 눌러주세요. Digital-02.m2ts Digital-03.m2ts Digital-04.m2ts 초기화면 Digital-01.m2ts ] 버튼으로 원하는 파일로 Digital-02.m2ts 이동하세요. Digital-03.m2ts Digital-04.m2ts 영상파일 선택 [ENTER] 버튼으로 원하는 파일을 재생하세요. 영상재생... -
Page 7: 해상도 (Resolution)
PLAY 해상도(RESOLUTION) RESOLUTION 2160p60 MENU 2160p50 2160p30 CURRENT 2160p25 2160p60 2160p24 해상도 변경하기 재생 화면 또는 PLAYLIST화면 상태에서 [RESOLUTION] 버튼을 누르면 Resolution 메뉴가 나타납니다. ] 버튼을 이용하여 메뉴를 선택한 후 원하는 해상도로 이동합니다. [ENTER] 버튼을 누르면 해상도 설정을 할 수 있습니다. - Page 8 UPDATE UPDATE 메뉴화면 소개 [UPDATE] 버튼을 눌러주세요. UPDATE Default Playlist 9 Playlist 1 SYSTEM NETWORK Digital-01.m2ts Digital-01.m2ts Digital-02.m2ts Digital-02.m2ts Digital-03.m2ts Digital-03.m2ts Digital-04.m2ts Digital-04.m2ts Digital-05.m2ts Digital-05.m2ts Digital-06.m2ts Digital-06.m2ts Digital-07.m2ts Digital-07.m2ts Digital-08.m2ts Digital-08.m2ts Digital-09.m2ts Digital-09.m2ts System Free Size Digital-10.m2ts Digital-10.m2ts 34 GB (88%) Page : 1 / 5 Page : 1 / 5 Help...
- Page 9 UPDATE USB를 이용한 영상 업데이트(수동) USB 저장 장치에 있는 영상 파일들을 업데이트할 수 있습니다. 플레이리스트 번호 선택 UPDATE Default Playlist 9 Playlist 1 NETWORK SYSTEM Digital-01.m2ts Digital-01.m2ts [UPDATE] 버튼을 누르세요. Digital-02.m2ts Digital-02.m2ts Digital-03.m2ts Digital-03.m2ts Digital-04.m2ts Digital-04.m2ts Date 2015-01-24 (UPDATE 화면으로 이동합니다.) Digital-05.m2ts Digital-05.m2ts Size...
- Page 10 UPDATE USB를 이용한 영상 업데이트(수동) 업데이트 파일 선택 ※ 파일을 한 개씩 선택하기 ] 버튼으로 이동 하면서 [CHECK] 버튼으로 파일을 선택하세요. ※ 파일을 모두 선택하기 [1] 버튼을 누르세요. 업데이트 진행 [ ENTER ] 버튼을 누르면 업데이트가 진행됩니다. (업데이트가 완료되면 PLAYLIST 화면으로 이동합니다.) 업데이트...
- Page 11 SETTINGS SETTINGS 메뉴화면 소개 [SETUP] 버튼을 눌러주세요. 좌우 버튼을 이용하여 세부 메뉴 선택 가능합니다. SETTINGS SETTINGS VIDEO NETWORK SYSTEM UPDATE SHARE NETWORK VIDEO SYSTEM UPDATE SHARE EDID Limit Interface EDID L imit Interface Wired UHD Stream Gener a tor gathers Select type of network Refresh Rate Native...
-
Page 12: 펌웨어 업데이트 방법
SETTINGS 펌웨어 업데이트 방법(수동) [STOP] 버튼을 누르고 펌웨어가 포함된 USB를 재생기에 삽입합니다. UPDATE VIDEO NETWORK SYSTEM SHARE New Version None [SETUP] 버튼을 누르면 SETTINGS 화면이 나타납니다. Software Version 1.XX ]버튼을 이용하여 UPDATE 메뉴로 이동합니다. System Version 1.XX Model CONFIRMATION New Version에 커서를 위치한 후 [ENTER] 버튼을 Current version : xxx 누르면... -
Page 13: 사용하기 전에
사용하기 전에 안전을 위한 주의사항 각 부분의 이름 제품 TOP 버튼 상세설명 리모컨 상세설명 제품 구성물 및 주의사항 케이블 연결하기... -
Page 14: 안전을 위한 주의사항
안전을 위한 주의사항 신체적 위험이나 재산상의 피해를 막기 위한 내용으로 반드시 지켜주시기 바랍니다. 평평한 곳에 설치해 주세요. 햇빛이 직접 비치거나 추운 곳에서 사용하지 마세요. 먼지나 물 등이 들어가지 않도록 하세요. 분해하거나 수리, 개조하지 마세요. 제품 위에 물컵 등을 얹어 놓지 마세요. 진동이... -
Page 15: 각 부분의 이름
각 부분의 이름 윗면 전원 메뉴 비디오 재생 또는 일시정지 선택 2 3 4 방향키 전면 LED 상태표시 USB 1조 후면 전원 외부 리모컨 수신부 연결 포트 DEBUG HDMI 출력포트 USB 1조 잠금장치... -
Page 16: 제품 Top 버튼 상세설명
제품 TOP 버튼 상세설명 ※리모컨 기능과 동일하게 사용 가능 PLAYLIST 메뉴열기 [MENU] 버튼을 눌러 [ , ]버튼을 이용하여 주세요 PLAYLIST로 이동후 [ENTER]버튼을 눌러주세요 UPDATE 메뉴열기 [MENU] 버튼을 눌러 [ , ]버튼을 이용하여 주세요 UPDATE로 이동후 [ENTER]버튼을 눌러주세요 SETTINGS 메뉴열기 [MENU] 버튼을 눌러 [ , ]버튼을... -
Page 17: 리모컨 상세설명
리모컨 상세설명 리모컨 버튼 전원 PLAYLIST에서 파일의 재생 순서를 변경 Resolution 메뉴 열기 (재생 및 PLAYLIST 상태에서만 적용) 방향키 PLAYLIST 메뉴열기 재생/일시정지 배속 재생 모든파일을 선택 or 취소 (PLAYLIST, UPDATE메뉴에만 적용) 활성화 또는 비활성화 (PLAYLIST메뉴에만 적용) 번호로 영상파일 재생 PLAYLIST /UPDATE 에서 파일 삭제 SETTINGS 메뉴... -
Page 18: 제품 구성물 및 주의사항
제품 구성물 및 주의사항 제품 구성물 UHD Stream Generator 리모컨 & 건전지 사용자 설명서 전원 코드 & 아답터 외부 리모컨 수신부 HDMI 케이블(옵션) 연결장치 1. 제품 구성은 사전에 공지 없이 변경될 수 있습니다. 2. 구성물 이외에 추가 물품을 별도로 구매하시려면 제조사 또는 구매처에 문의하시기 바랍니다. 3. -
Page 19: 케이블 연결하기
케이블 연결하기 연결하기 전에 1. 각 단자의 명칭을 확인하세요. 2. 재생기의 출력 단자와 TV의 입력단자가 바르게 연결되었는지 확인하세요. 3. 재생기의 출력 설정(해상도)과 TV의 입력설정(외부 입력)이 바르게 설정 되었는지 확인하세요. ※ HDMI 포트에 케이블이 제대로 연결되어 있지는 확인하세요. ※ 화면이 나오지 않는 경우 TV의 외부 입력 선택이 맞게 되었는지 확인하세요. HDMI 케이블... - Page 20 주요기능 재생하기 (PLAY) 1개 파일을 무한재생 다중 파일을 무한재생 재생 순서 변경 및 영상선택 파일 선택하기 PLAYLIST 번호로 파일관리 파일삭제 및 영상파일 정보보기 업데이트하기 (UPDATE) 자동 업데이트하기 (USB) 업데이트 진행 현황 보기 서브 디렉토리 지원 (Folder) 업데이트에서 파일 삭제하기 설정하기 (SETTINGS) VIDEO VIDEO 설정...
-
Page 21: 1개 파일을 무한재생
PLAY 1개 파일을 무한재생 Digital-01.m2ts 파일만 재생할 때 Digital-01.m2ts 재생 중 [STOP] 버튼을 눌러주세요. Digital-02.m2ts (PLAYLIST 화면이 나타납니다.) Digital-03.m2ts Digital-04.m2ts ] 버튼을 이용하여 Digital-02.m2ts로 Digital-01.m2ts Digital-02.m2ts 커서를 이동합니다. Digital-03.m2ts (커서가 Digital-02.m2ts 옮겨집니다.) Digital-04.m2ts Digital-01.m2ts [ 2 ] 버튼을 눌러 Digital-01.m2ts외의 파일은 Digital-02.m2ts 비활성화... -
Page 22: 다중 파일을 무한재생
PLAY 다중 파일을 무한재생 Digital-01.m2ts, Digital-02.m2ts, Digital-03.m2ts 파일을 재생할 때 Digital-01.m2ts 재생 중 [STOP] 버튼을 눌러주세요. Digital-02.m2ts Digital-03.m2ts (PLAYLIST 화면이 나타납니다.) Digital-04.m2ts Digital-01.m2ts ] 버튼을 이용하여 Digital-02.m2ts Digital-02.m2ts 로 커서를 이동합니다. Digital-03.m2ts (커서가 Digital-02.m2ts 옮겨집니다.) Digital-04.m2ts Digital-01.m2ts [ 2 ] 버튼을 눌러 활성화 합니다. Digital-02.m2ts (Digital-02.m2ts이... -
Page 23: 재생 순서 변경 및 영상선택
PLAY 재생 순서 변경 및 영상선택 재생 순서 변경 및 영상 선택 Digital-01.m2ts 재생 중 [STOP] 버튼을 눌러주세요. Digital-02.m2ts Digital-03.m2ts (PLAYLIST 화면이 나타납니다.) Digital-04.m2ts Digital-02.m2ts [MOVE DOWN] 버튼을 이용하여 선택된 파 Digital-01.m2ts 일을 아래로 이동합니다. Digital-03.m2ts (파일을 아래로 이동) Digital-04.m2ts Digital-01.m2ts [MOVE UP] 버튼을... -
Page 24: 파일 선택하기
PLAY 파일 선택하기 [1]전체 선택 다중 선택하기 ※ 파일들을 다중으로 선택 및 이동가능합니다. Digital-01.m2ts [CHECK] 버튼을 눌러 파일들을 선택합니다. Digital-02.m2ts Digital-03.m2ts Digital-04.m2ts [MOVE DOWN] 버튼을 이용하여 선택된 파 Digital-05.m2ts 일을 아래로 이동합니다. Digital-06.m2ts (파일을 아래로 이동) Digital-07.m2ts Digital-08.m2ts [ MOVE UP ]버튼을 이용하여 선택된 파일을 Digital-09.m2ts 위로... -
Page 25: Playlist 번호로 파일관리
PLAY PLAYLIST 번호로 파일관리 ※여러 개의 PLAYLIST를 사용자가 원하는 파일 순서를 재구성하여 사용할 수 있습니다. Playlist 9개 Default 1개 PLAYLIST Playlist 9 Default Playlist 1 번호 Digital-01.m2ts Digital-02.m2ts Digital-03.m2ts Digital-04.m2ts Digital-05.m2ts Date 2015-01-24 Digital-06.m2ts Size 496MB Video HEVC Digital-07.m2ts 2160P60 Digital-08.m2ts Audio AAC/2Ch... -
Page 26: 파일삭제 및 영상파일 정보보기
PLAY 파일삭제 및 영상파일 정보보기 ENTER PLAYLIST에서 파일 삭제하기 Digital-01.m2ts 재생 중 [STOP] 버튼을 눌러주세요. Digital-02.m2ts Digital-03.m2ts (PLAYLIST 화면이 나타납니다.) Digital-04.m2ts Digital-01.m2ts ] 버튼을 이용하여 삭제할 파일로 커서를 Digital-02.m2ts 이동합니다. Digital-03.m2ts Digital-04.m2ts Digital-01.m2ts Digital-03.m2ts [ DELETE ] 버튼을 눌러 파일을 삭제합니다. Digital-04.m2ts - PLAYLIST에서... - Page 27 UPDATE 자동 업데이트하기 (USB) ※ 파일 재생 중 USB 저장 장치를 연결하면 CONFIRMATION 팝업이 뜨고 ALL를 선택후 [ENTER] 버튼을 누르면 파일이 자동으로 업데이트 됩니다. 재생 중인 화면이 보입니다. (USB가 연결되어 있지않을 경우) 재생 상태에서 USB 장치에 삽입합니다. USB 삽입 USB 삽입 CONFIRMATION CONFIRMATION 팝업이...
-
Page 28: 업데이트 진행 현황 보기
UPDATE 업데이트 진행 현황 보기 화면 재생 상태 → 재생 중에 스트림 업데이트를 확인하고자 할 때 재생 화면에서 [ENTER] 버튼을 누릅니다. 화면 재생 상태 → 스트림 업데이트 화면 만을 확인하고자 할 때 재생 화면에서 [UPDATE] 버튼을 누릅니다. 스트림 업데이트 화면 상태 → 재생 화면으로 전환하고자 할 때 업데이트... -
Page 29: 서브 디렉토리 지원 (Folder)
UPDATE 서브 디렉토리 지원 (Folder) ※ USB에 있는 Sub-Directory(Folder)로 이동하여 원하는 파일을 업데이트할 수 있습니다. [UPDATE] 버튼을 눌러주세요. Digital-01 Digital-02 Digital-01.m2ts ] 버튼을 이용하여 USB 메뉴를 선택합니다. Digital-02.m2ts Digital-03.m2ts Digital-01 ] 버튼을 이용하여 폴더파일을 선택합니다. Digital-02 Digital-01.m2ts Digital-02.m2ts Digital-03.m2ts Folder Icon으로 구별이 가능합니다. [ ENTER ] 버튼을... -
Page 30: 업데이트에서 파일 삭제하기
UPDATE 업데이트에서 파일 삭제하기 ※ PLAYLIST에서 삭제된 파일은 SYSTEM에서 영구 삭제 가능합니다. NETWORK SYSTEM Digital-01.m2ts [UPDATE] 버튼을 누르세요. Digital-02.m2ts Digital-03.m2ts Digital-04.m2ts ] 버튼을 이용하여 삭제하고자 하는 NETWORK SYSTEM 파일로 커서를 이동합니다. Digital-01.m2ts Digital-02.m2ts Digital-03.m2ts [ DELETE ] 버튼을 누릅니다. Digital-04.m2ts NETWORK SYSTEM Digital-01.m2ts... -
Page 31: Video
SETTINGS VIDEO ※ VIDEO를 설정할 수 있습니다. (- 설정 중에는 케이블을 변경하지 마십시오.) SETTINGS VIDEO SYSTE M UPDAT E S HAR E NETWOR K EDID Limit EDID Limit UHD Stream Generator gathers Refresh Rate Native information and describe TV capabilities. 4K/FHD Mode - On:Enable and TV Color Space... -
Page 32: Video 설정
SETTINGS VIDEO 설정 EDID Limit EDID Limit : ON 영상수직주파수 해상도 조절 가능 영역 TV의 EDID 정보와 영상의 정보를 동시에 읽어 가장 적절한 화면을 출력합니다. Native (Refresh Rate 와 해상도가 자동으로 변합니다.) TV의 EDID 정보와 영상의 정보를 동시에 읽어 가장 적절한 화면을 출력합니다. Auto (Refresh Rate 만... - Page 33 SETTINGS VIDEO 설정 색 설정 (Color Space) Auto HDMI에 연결된 TV의 EDID 정보에 따라 자동으로 컬러가 설정됩니다. YCbCr YCbCr로 설정됩니다. 0-255와 16-235 두가지로 선택 가능합니다. OSD Mode 설정 OSD Mode (OSD Display is selectable in three modes.) ALL MODE 모든 OSD가 디스플레이 됩니다. 공장 출하...
-
Page 34: System
SETTINGS 표준 시간대 설정 ※ 표준 시간대를 설정할 수 있습니다. - 항목 선택 : 리모컨의 [방향] 버튼 - 선택 및 설정 : 리모컨의 [ENTER] 버튼 SYSTEM VIDEO NETWORK UPDATE SHARE Time Zone Seoul Date 2015/01/16 [ SETUP ] 버튼을 누르면 SETTINGS 화면이 나타납니다. -
Page 35: 날짜, 시간 설정
SETTINGS 날짜, 시간 설정 ※ 날짜, 시간을 설정할 수 있습니다. - 항목 선택 : 리모컨의 [방향] 버튼 - 선택 및 설정 : 리모컨의 [ENTER] 버튼 [ SETUP ] 버튼을 누르면 SETTINGS 화면 이 나타납니다. SYSTEM VIDEO UPDATE SHARE NETWORK Time Zone Seoul Date 2015/01/16... -
Page 36: 전원 On/Off 예약 설정
SETTINGS 전원 ON/OFF 예약 설정 ※ 전원 On/Off 예약시간을 설정할 수 있습니다. - 항목 선택 : 리모컨의 [방향] 버튼 - 선택 및 설정 : 리모컨의 [ENTER] 버튼 [ SETUP ] 버튼을 누르면 SETTINGS 화면 SYSTEM VIDEO UPDATE SHARE NETWORK 이 나타납니다. Time Zone Seoul Date... -
Page 37: 상단 버튼 잠금 설정
SETTINGS 상단 버튼 잠금 설정 ※ 제품 상단에 있는 버튼들을 잠금 설정할 수 있습니다. - 항목 선택 : 리모컨의 [방향] 버튼 - 선택 및 설정 : 리모컨의 [ENTER] 버튼 [ SETUP ] 버튼을 누르면 SETTINGS 화면 이 나타납니다. SYSTEM VIDEO UPDATE SHARE NETWORK... - Page 38 기타 문제 해결하기 제품 규격 안전 지침...
-
Page 39: 문제 해결하기
문제 해결하기 증상에 따른 해결방안 증상 해결방안 전원이 켜지지 않습니다. 전원 케이블이 빠져 있거나 제대로 연결되어 있는지 확인하세요. 영상이 재생되지 않습니다. UHD Steam Generator에서 지원하는 파일 포맷을 확인하세요. - TV의 전원이 켜져 있는지 확인하세요 - TV와 기기의 케이블 연결이 제대로 되어 있는지 확인하세요. - 리모컨의... - Page 40 문제 해결하기 S1~4 시그날 항목 LED 꺼짐 LED 점멸 LED 켜짐 상태 설명 부가 설명 대책 하드디스크 인식 불량 or 하드디스크 교체 또는 고객 하드디스크 없음 하드디스크가 없는 경우 지원 센터에 문의하십시오 하드디스크 포맷이 하드디스크 파티션 하드디스크 파티션 손상 필요하며 고객 지원 센터에 개수...
-
Page 41: 제품 규격
제품 규격 (하드웨어) 항 목 사 양 Resolution: (Up to 2160p60) - 2160p50/60 (HEVC, H.265 only), 2160p30, 2160p24/25, 1080p50/60,1080p30, 1080p24/25, 1080i50/60 - 2160p50/60 출력의 경우 RGB 모드를 지원하지 않습니다. 이 경우 YCbCr 모드로 출력 됩니다. - 8/10 bit 지원 - HDR 10 (Static Metadata SMPTE ST 2084/2086) 지원... - Page 42 제품 규격 (소프트웨어) 항 목 사 양 MP4 (File extension: mp4), 파일 포멧 MPEG-TS, MPEG-2 TS (File extension: ts, tp, m2ts) HEVC(H.265), Main10@L5.1, 8/10bit, 80Mbps, 60Hz(4:2:0) MPEG4.10(H.264), MP@L5.1, 8bit, 50Mbps, 30HzMPEG2, 비디오 코덱 MP@HL, 8bit, 40Mbps, 30Hz MPEG 4 AAC-LC Stereo & 5.1 오디오...
-
Page 43: 안전 지침
안전 지침 Important Safety Instructions 1. Read these instructions. 2. Keep these instructions. 3. Heed all warnings. 4. Follow all instructions. 5. Do not use this apparatus near water. 6. Clean only with dry cloth. 7. Do not block any ventilation openings, Install in accordance with the manufacturer’s instructions. - Page 44 안전 지침 WARNING To reduce the risk of fire or electric shock, do not expose this product to rain or moisture. Do not insert any metallic object through the ventilation grills or other opennings on the equipment. Apparatus shall not be exposed to dripping or splashing and that no objects filled with liquids, such as vases, shall be placed on the apparatus CAUTION EXPLANATION OF GRAPHICAL SYMBOLS...
- Page 45 안전 지침 Disconnection Device Disconnect the main plug from the apparatus, if it’s defected. And please call a repair man in your location. When used outside of the U.S., it may be used HAR code with fittings of an approved agency is employed.
