Horizon Hobby BLADE Glimpse BLH2202 Manual

®
Glimpse Camera Board Manual
™
EN
NOTICE
All instructions, warranties and other collateral documents are subject to change at the sole discretion of Horizon
Hobby, LLC. For up-to-date product literature, visit horizonhobby.com and click on the support tab for this product.
Meaning of Special Language
The following terms are used throughout the product literature to indicate various levels of potential harm when
operating this product:
NOTICE: Procedures, which if not properly followed, create a possibility of physical property damage AND a little
or no possibility of injury.
CAUTION: Procedures, which if not properly followed, create the probability of physical property damage AND a
possibility of serious injury.
WARNING: Procedures, which if not properly followed, create the probability of property damage, collateral dam-
age, and serious injury OR create a high probability of superfi cial injury.
WARNING: Read the ENTIRE instruction manual to become familiar with the features of the product before
operating. Failure to operate the product correctly can result in damage to the product, personal property
and cause serious injury.
This is a sophisticated hobby product. It must be operated with caution and common sense and requires some
basic mechanical ability. Failure to operate this Product in a safe and responsible manner could result in injury
or damage to the product or other property. This product is not intended for use by children without direct adult
supervision. Do not use with incompatible components or alter this product in any way outside of the instructions
provided by Horizon Hobby, LLC. This manual contains instructions for safety, operation and maintenance. It is
essential to read and follow all the instructions and warnings in the manual, prior to assembly, setup or use, in
order to operate correctly and avoid damage or serious injury.
Age Recommendation: Not for children under 14 years. This is not a toy.
Specifi cations
Input Voltage: WiFi Downlink Frequency:
3.7 V US: 5.8GHz (5745MHz–5825MHz) EU: 5.1GHz (5180-5240 MHz)

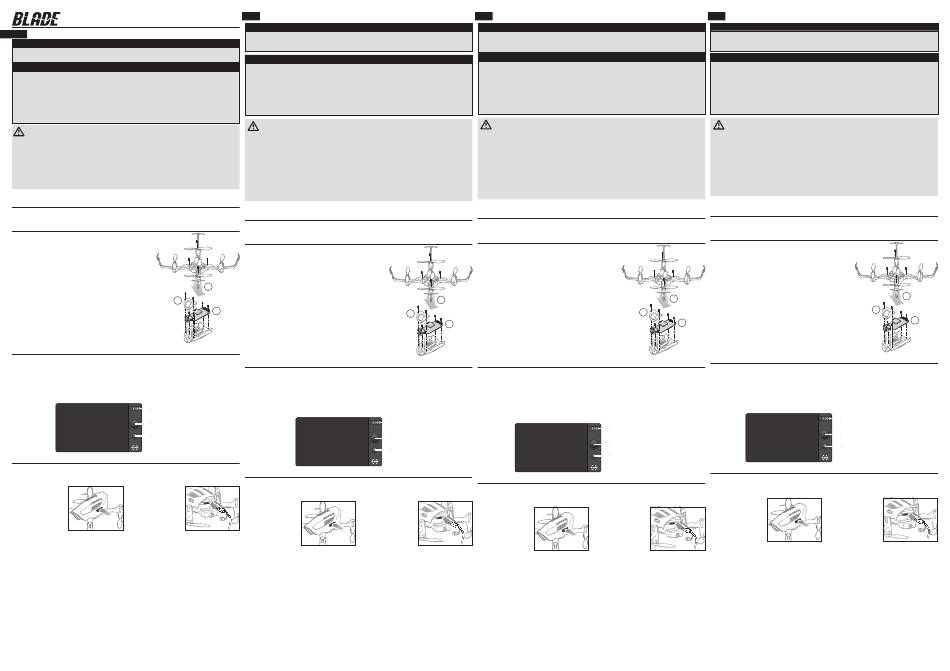

Camera Board Installation
• Attach the camera board (a) inside the Glimpse canopy with
™
4 screws making sure to align the camera pivot pins with the
supports in the canopy. Do not over tighten the screws.
• Attach the camera cover (b) with 2 screws, capturing the camera
pivot pins.
• Attach the Glimpse frame (c) to the canopy with 4 screws.
• Connect the camera power lead from the Glimpse control board to
the camera board, noting correct polarity.
b
Camera Control and App Function
• Download and install the Glimpse app to your 5.8GHz Wi-Fi capable smartphone or tablet by searching for
"Glimpse" at the Apple App Store for your iOS device or at Google Play for your Android device.
• Power on your transmitter and the Glimpse.
• Open the Wi-Fi settings on your smartphone or tablet and connect to the Glimpse network (Glimpse_######)
using the password "12345678".
• Open the Glimpse App on your smartphone or tablet.
• Use the onscreen controls as shown below to take photos and video.
SD card capacity used
Photo button
Video record button
Retrieving Your Photos and Video
The Glimpse quadcopter comes with a micro SD card installed. To retrieve your photos and video from the micro
SD card, you may do either of the following:
Remove the micro SD card. Connect a micro USB cable to the quadcopter.
• Press and release • Insert a micro USB
the micro SD card to cable (not included)
remove it from the into the micro USB port
quadcopter. located on the back of
the quadcopter.
• Using a micro SD to
SD card adapter, insert
the SD card into an SD
capable device.
Kamera Bedienungsanleitung
DE
BLH2202
HINWEIS
Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im eigenen Ermessen von Horizon
Hobby LLC jederzeit geändert werden. Die aktuelle Produktliteratur fi nden Sie auf horizonhobby.com unter der
Registerkarte „Support" für das betreffende Produkt.
Spezielle Bedeutungen
Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe
Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen:
HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND
geringe oder keine Gefahr von Verletzungen ergeben.
ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden
UND die Gefahr von schweren Verletzungen.
WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden,
Kollateralschäden und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit oberfl ächliche Verletzungen.
WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor dem Betrieb mit den Produkt-
funktionen vertraut zu machen. Wird das Produkt nicht korrekt betrieben, kann dies zu Schäden am
Produkt oder persönlichem Eigentum führen oder schwere Verletzungen verursachen.
Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und gesundem Menschenverstand betrieben
werden und benötigt gewisse mechanische Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und
verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schäden am Produkt oder anderen
Sachwerten führen. Dieses Produkt eignet sich nicht für die Verwendung durch Kinder ohne direkte Überwa-
chung eines Erwachsenen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, LLC, das Produkt
zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern. Diese
Bedienungsanleitung enthält Anweisungen für Sicherheit, Betrieb und Wartung. Es ist unbedingt notwendig, vor
Zusammenbau, Einrichtung oder Verwendung alle Anweisungen und Warnhinweise im Handbuch zu lesen und
zu befolgen, damit es bestimmungsgemäß betrieben werden kann und Schäden oder schwere Verletzungen
vermieden werden.
Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.
Spezifi kationen
Eingangsspannung: W-lan Downlink Frequenz:
US: 5,8GHz (5745MHz–5825MHz)
3,7 V
Montage der Kamera
• Montieren Sie die Kamera (a) in der Glimpse Kabinenhaube mit den
4 Schrauben und achten bitte darauf die Kamera passend zu den
Haltestiften der Kabinenhaube auszurichten. Überdrehen Sie die
Schrauben nicht.
• Montieren Sie die Kameraabdeckung (b) mit den beiden Schrauben
in der Fassung.
• Montieren Sie den Glimpse Rahmen (c) mit den vier Schrauben auf
c
der Kabinenhaube.
• Verbinden Sie das Kabel von der Hauptplatine mit der Kamera und
achten dabei auf die korrekte Polarität.
a
App Funktionen und Kamerakontrolle
• Laden und installieren Sie die Glimpse App auf ihr 5.8 Ghz Wi-Fi geeignetes Smartphone oder Tablett. Die App
fi nden Sie unter dem Suchbegriff "Glimpse" für ihr IOS Gerät im Apple Store oder für Android bei Google Play.
• Schalten Sie den Sender und die Glimpse ein.
• Öffnen Sie die WLan Einstellungen auf ihrem Smartphone oder Tablett und verbinden sich mit dem Glimpse
Netzwerk (Glimpse_######) mit dem Passwort "12345678".
• Öffnen Sie die Glimpse App auf ihrem Smartphone oder Tablett.
• Verwenden Sie zum Aufzeichnen von Film und Fotos das Bildschirmenü wie auf der folgenden Seite abgebildet.
Überspielen von Fotos und Videos
Der Glimpse Quadcopter wird mit eingesteckter Micro SD Karte geliefert. Sie haben zwei Möglichkeiten um Fotos
oder Videos von der Karte zu kopieren.
Entfernen der SD Karte Anschluss des Micro-USB Kabels an den Quadcopter
• Drücken Sie die Karte in • Stecken Sie das Micro-
den Schlitz um sie vom USB Kabel (nicht im
Copter zu entfernen. Lieferumfang) in den
Micro USB Anschluss
• Verwenden Sie einen
auf der Rückseite des
Micro-SD auf SD-Karten
Quadcopters.
Adapter um die Karte an
ein kompatibles Gerät
anzuschließen.
Manuel de la platine caméra du Glimpse
FR
La totalité des instructions, garanties et autres documents est sujette à modifi cation à la seule discrétion d'Horizon
Hobby, LLC. Pour obtenir la documentation à jour, rendez-vous sur le site horizonhobby.com et cliquez sur l'onglet
de support de ce produit.
Signifi cation de certains termes spécifi ques
Les termes suivants sont utilisés dans l'ensemble du manuel pour indiquer différents niveaux de danger lors
de l'utilisation de ce produit :
REMARQUE : procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels
ET éventuellement un faible risque de blessures.
ATTENTION : procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels
ET des blessures graves.
AVERTISSEMENT : procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts
matériels et des blessures graves OU engendrer une probabilité élevée de blessure superfi cielle.
AVERTISSEMENT : lisez la TOTALITÉ du manuel d'utilisation afi n de vous familiariser avec les caracté-
ristiques du produit avant de le faire fonctionner. Une utilisation incorrecte du produit peut entraîner sa
détérioration, ainsi que des risques de dégâts matériels, voire de blessures graves.
Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence et bon sens et requiert des
aptitudes de base en mécanique. Toute utilisation irresponsable de ce produit ne respectant pas les principes
de sécurité peut provoquer des blessures, entraîner des dégâts matériels et endommager le produit. Ce produit
n'est pas destiné à être utilisé par des enfants sans la surveillance directe d'un adulte. N'essayez pas de
démonter le produit, de l'utiliser avec des composants incompatibles ou d'en améliorer les performances sans
l'accord d'Horizon Hobby, LLC. Ce manuel comporte des instructions relatives à la sécurité, au fonctionnement
et à l'entretien. Il est capital de lire et de respecter la totalité des instructions et avertissements du manuel
avant l'assemblage, le réglage et l'utilisation, ceci afi n de manipuler correctement l'appareil et d'éviter tout
dégât matériel ou toute blessure grave.
14 ans et plus. Ceci n'est pas un jouet.
Spécifi cations
Tension d'alimentation: Fréquence liaison Wi-Fi:
3,7 V US: 5,8GHz (5745MHz–5825MHz)
EU: 5,1GHz (5180-5240 MHz)
Installation de la platine caméra
• Installez la platine caméra (a) à l'intérieur du fuselage du Glimpse à
l'aide des 4 vis en alignant bien les axes de pivot de la caméra avec
les supports du fuselage. Ne serrez pas les vis de façon excessive.
• Fixez le carénage de la caméra (b) à l'aide de 2 vis, en capturant
les axes de pivot de la caméra.
• Fixez le fuselage sur le châssis (c) à l'aide de 4 vis.
• Connectez le câble d'alimentation de la caméra du Glimpse à la
platine caméra en respectant la polarité.
c
b
a
Utilisation de la caméra et de l'application
• Téléchargez et installez l'application Glimpse sur votre smartphone ou tablette compatible Wi-Fi 5.8GHz,
en recherchant l'application "Glimpse" sur l'Apple Store ou Google play.
• Mettez votre émetteur sous tension, puis votre Glimpse.
• Ouvrez les paramètres de connexion Wi-Fi de votre smartphone ou de votre tablette et connectez-vous au
Glimpse (Glimpse_######) en utilisant le mot de passe "12345678".
• Lancez l'application Glimpse depuis votre smartphone ou tablette.
• Utilisez les commandes affi chées à l'écran pour prendre des photos ou enregistrer des vidéos. Explications à la
page suivante.
Benutzte SD Kartenkapazität
Photo Button
Videoaufzeichnungsbutton
Récupération de vos fi chiers photos et vidéos
Le Glimpse est livré avec une carte Micro-SD installée. Pour récupérer vos fi chiers depuis la carte Micro-SD, vous
devez suivre les consignes suivantes :
Retirez la carte Micro-SD
• Appuyez sur la carte
pour l'éjecter du quad-
coptère.
• En utilisant un adap-
tateur carte micro SD
vers SD, mettez la carte
SD dans un appareil
compatible SD.
Istruzione Scheda Principale Videocamera
IT
REMARQUE
Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono soggetti a cambiamenti a totale discrezione
di Horizon Hobby, LLC. Per una documentazione aggiornata sul prodotto, visitare il sito horizonhobby.com e
fare clic sulla sezione Support del prodotto.
Nella documentazione relativa al prodotto vengono utilizzati i seguenti termini per indicare i vari livelli di
pericolo potenziale durante l'uso del prodotto:
AVVISO: indica procedure che, se non debitamente seguite, possono determinare il rischio di danni alle cose E
il rischio minimo o nullo di lesioni alle persone.
ATTENZIONE: indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose E di
gravi lesioni alle persone.
AVVERTENZA: indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose,
danni collaterali e gravi lesioni alle persone O il rischio elevato di lesioni superfi ciali alle persone.
AVVERTENZA: leggere TUTTO il manuale di istruzioni e familiarizzare con le caratteristiche del prodotto
prima di farlo funzionare. Un uso improprio del prodotto può causare danni al prodotto stesso e alle altre
cose e gravi lesioni alle persone.
Questo aeromodello è un prodotto sofi sticato per appassionati di modellismo. Deve essere azionato in maniera
attenta e responsabile e richiede alcune conoscenze basilari di meccanica. L'uso improprio o irresponsabile di
questo prodotto può causare lesioni alle persone e danni al prodotto stesso o alle altre cose. Questo prodotto
non deve essere utilizzato dai bambini senza la diretta supervisione di un adulto. Non tentare in nessun caso di
smontare il prodotto, di utilizzarlo con componenti non compatibili o di potenziarlo senza previa approvazione di
Horizon Hobby, LLC. Questo manuale contiene le istruzioni per la sicurezza, l'uso e la manutenzione del prodot-
to. È fondamentale leggere e seguire tutte le istruzioni e le avvertenze del manuale prima di montare, impostare
o utilizzare il prodotto, al fi ne di utilizzarlo correttamente e di evitare di causare danni alle cose o gravi lesioni
alle persone.
Almeno 14 anni. Non è un giocattolo.
Specifi che
Tensione d'ingresso:
3.7 V
EU: 5,1GHz (5180-5240 MHz)
Installazione scheda principale videocamera
• Fissare la scheda principale della videocamera (a) all'interno della
capottina del Glimpse con 4 viti, assicurandosi di allineare i perni
della videocamera con i supporti nella capottina. Non stringere
troppo le viti.
• Fissare la copertura videocamera (b) con 2 viti ,coprendo i perni
della videocamera.
• Fissare il telaio del Glimpse (c) alla capottina con 4 viti.
• Connettere il cavo per l'alimentazione della videocamera
dalla scheda principale del Glimpse alla scheda principale della
c
videocamera, tenendo conto delle polarità corrette.
b
a
Funzione app e controllo videocamera
• Scaricare la Glimpse app e installarla sul vostro smartphone o tablet con capacità 5.8 GHz Wi-Fi,
cercando "Glimpse" all'Apple App Store per dispositivi iOS o a Google Play per dispositivi Android.
• Accendere la trasmittente e il quadricoptero Glimpse.
• Selezionare le impostazioni Wi-Fi del vostro smartphone o tablet e connettersi al Glimpse network
(Glimpse_######) inserendo la password "12345678".
• Aprire la Glimpse app sul vostro smartphone o tablet.
• Usare le funzioni selezionabili sullo schermo come indicato nella pagina seguente per fare foto e video.
Espace utilisé de la carte Micro-SD
Bouton Photo
Bouton d'enregistrement vidéo
Accedere a foto e video salvati sulla scheda SD
Nel quadricoptero Glimpse è stato installato una scheda micro SD. Per poter accedere a foto e video salvati sulla
scheda micro SD ci sono due possibilità:
Rimuovere la scheda micro SD
• Spingere e rilasciare
Connectez un câble Micro USB au quadcoptère
la scheda micro SD per
• Connectez un câble
rimuoverla dal quadri-
micro USB (non-fourni)
coptero.
dans le port micro-USB
• Usando un adattatore
situé à l'arrière du
da scheda micro SD
quadcoptère.
a scheda SD, inserire
la scheda SD in un
dispositivo con capacità lettura SD.
AVVISO
Convenzioni terminologiche
Frequenza WiFi downlink:
US: 5,8GHz (5745MHz–5825MHz) EU: 5,1GHz (5180-5240 MHz)
c
b
a
Informazione capacità scheda SD
Bottone scatta foto
Bottone registrazione video
Connettere un cavo micro USB al quadricoptero
• Inserire il cavo micro
USB (non incluso) nella
porta micro USB che
si trova sul retro del
quadricoptero.
