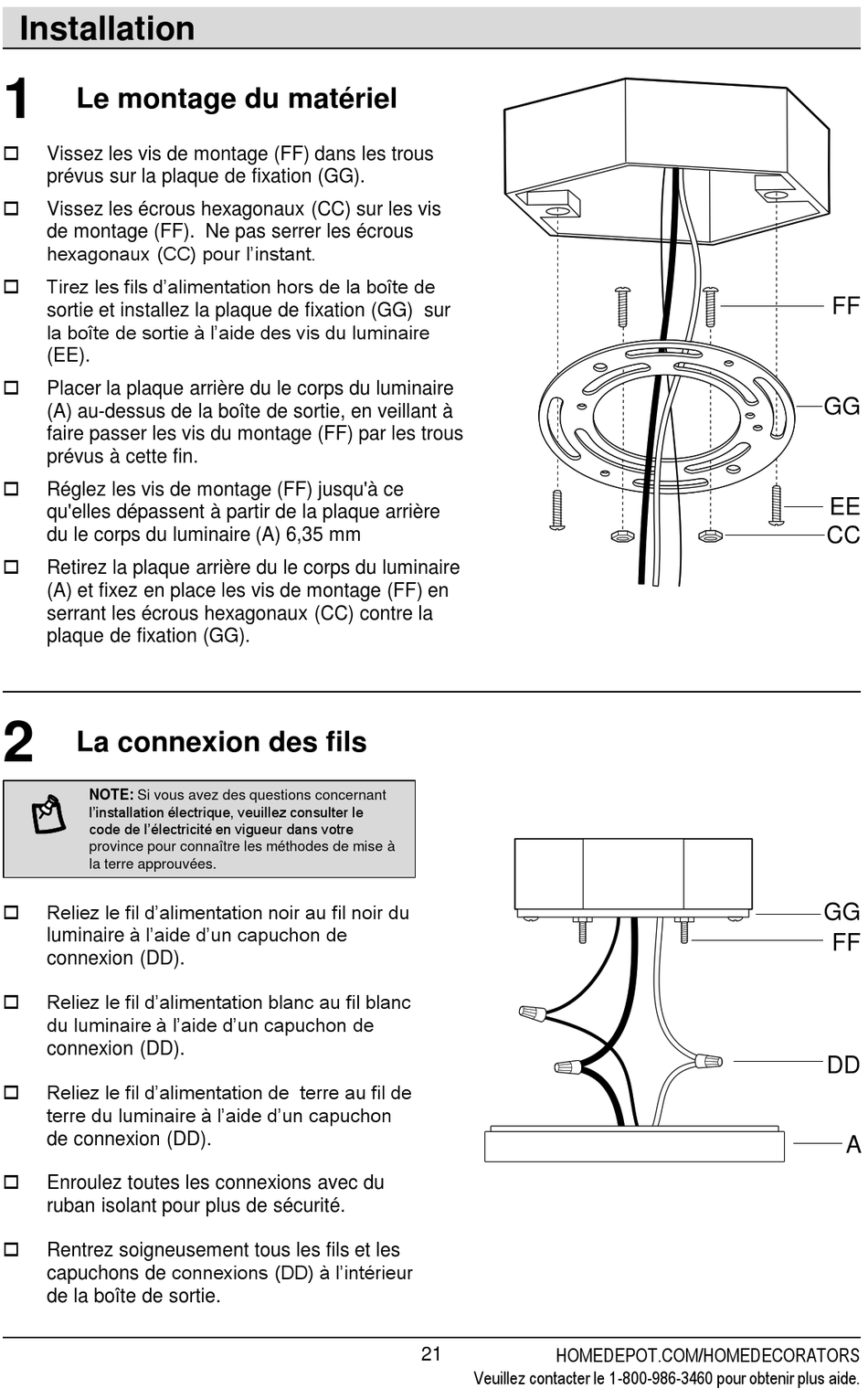

Installation

1
Le montage du matériel

Vissez les vis de montage (FF) dans les trous
prévus sur la plaque de fixation (GG).

Vissez les écrous hexagonaux (CC) sur les vis
de montage (FF). Ne pas serrer les écrous
hexagonaux (CC) pour l'instant.
 Tirez les fils d'alimentation hors de la boîte de
sortie et installez la plaque de fixation (GG) sur
la boîte de sortie à l'aide des vis du luminaire
(EE).

Placer la plaque arrière du le corps du luminaire
(A) au-dessus de la boîte de sortie, en veillant à
faire passer les vis du montage (FF) par les trous
prévus à cette fin.

Réglez les vis de montage (FF) jusqu'à ce
qu'elles dépassent à partir de la plaque arrière
du le corps du luminaire (A) 6,35 mm

Retirez la plaque arrière du le corps du luminaire
(A) et fixez en place les vis de montage (FF) en
serrant les écrous hexagonaux (CC) contre la
plaque de fixation (GG).
2
La connexion des fils
NOTE: Si vous avez des questions concernant
l'installation électrique, veuillez consulter le
code de l'électricité en vigueur dans votre
province pour connaître les méthodes de mise à
la terre approuvées.
Reliez le fil d'alimentation noir au fil noir du

luminaire à l'aide d'un capuchon de
connexion (DD).
 Reliez le fil d'alimentation blanc au fil blanc
du luminaire à l'aide d'un capuchon de
connexion (DD).
 Reliez le fil d'alimentation de terre au fil de
terre du luminaire à l'aide d'un capuchon
de connexion (DD).

Enroulez toutes les connexions avec du
ruban isolant pour plus de sécurité.

Rentrez soigneusement tous les fils et les
capuchons de connexions (DD) à l'intérieur
de la boîte de sortie.
HOMEDEPOT.COM/HOMEDECORATORS
21
Veuillez contacter le 1-800-986-3460 pour obtenir plus aide.
FF
GG
EE
CC
GG
FF
DD
A
