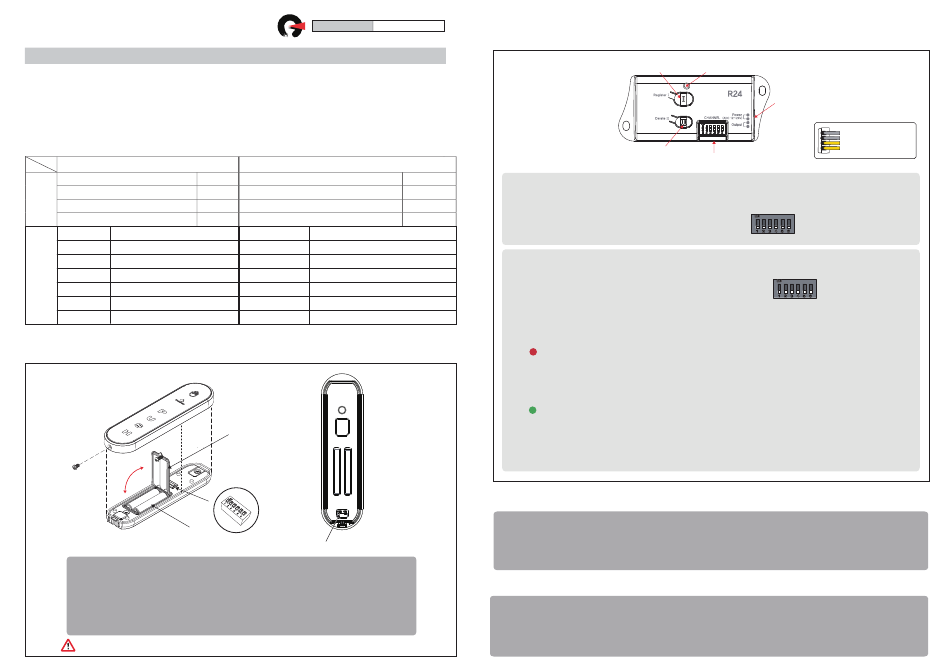

RITS-N TS400 Quick Start Manual

방수형 무선 터치 스위치

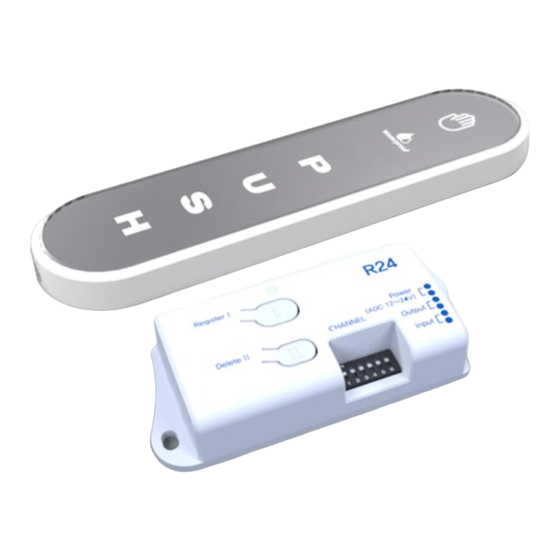

TS400 (송신기) / R24 (수신기)
무선 터치 스위치를 구입해주셔서 감사합니다. 본 제품은 자동문을 개폐하기 위하여 디자인된 방수형 무선 터치 스위치 입니다.
제품의 안전하고 정확한 사용을 위해 본 설명서를 끝까지 주의 깊게 읽어 보시기 바랍니다.
1. 제품구성 및 사양
TS400 (송신기)
TS400 (방수형)
구
양면테이프
성
건전지 1.5V Size AAA
사용설명서
전 원 1.5V *2 (Size AAA Battery)
사 용 기 간 약 24개월 (하루 사용량 100회 기준)
송 신 주 파 수 2.4GHz
사
송 신 거 리 10m이내 (철 구조물에 부착시 2m이내)
양
소 비 전 류 10mA 미만
사 용 온 도
-20℃ ~ 50℃
제 품 크 기 40 x 150 x 13mm
2. 무선 터치 스위치 송신기 (TS400) 설치 방법
건전지
※ 설명서 3번항 (무선 터치 스위치 수신기 사용 방법)을 보고 송신기를 수신기에 등록 한다.
1. 건전지를 삽입하고 케이스를 조립한다.
2. 조립된 무선 터치 스위치 (송신기) 의 뒷면에 양면 테이프를 붙힌다.
3. 송신기 뒷면 스위치가 ON 되어 있는지 확인 한다.
4. 설치할 곳에 무선 터치 스위치를 붙힌다.
무선터치스위치 설치 시 꼭 양면테이프를 붙여서 시공 하세요. (무선터치스위치 뒷면 방수기능 향상)
실용신안 등록 제 20-0472372호
R24 (수신기)
1EA R24
4P 케이블
1EA
2EA 고정 스크류 1종 (4*13)
사용 설명서
1매
DC 12~30V / AC 12~24V
전 원
릴 레 이 접 점 용 량 AC/DC 400V, 120mA
수 신 주 파 수 2.4GHz
수 신 감 도
-90 dBm
소 비 전 류
100mA 미만
사 용 온 도 -20℃ ~ 50℃
99 x 43 x 21 mm
제 품 크 기
건전지 방수패드
딥스위치
ON/OFF 스위치
3. 무선 터치 스위치 수신기 (R24) 사용 방법
송/수신기 등록 방법은 하기의 두가지 방법 중 선택 가능 합니다.
1EA
① 딥 스위치 등록 방법
1EA
전원이 연결되지 않은 상태에서 무선 터치 스위치 (송신기) 의 채널 설정용 딥스위치와
2EA
수신기의 채널 설정용 딥 스위치를 동일하게 설정 한다.
1매
※ 딥 스위치 등록 방법은 수신기, 송신기의 채널 설정용 딥스위치 모두
내려가 있는 상태 (OFF) 에선
② 버튼 방식 입력 방법
※ 버튼 방식 입력 방법 은 수신기, 송신기의 채널 설정용 딥스위치가
모두 내려가 있는 상태(OFF)에서
1. 입력 방법
- 수신기에 전원을 연결한다.
- 수신기 입력 버튼을 누르고 있는 상태에서 스위치(송신기)를 3초간 누른다.
- 빨간색 LED가 점등되며 입력이 완료 된다.
2. 삭제 방법
- 수신기에 전원을 연결한다.
- 수신기 삭제 버튼을 누르고 있는 상태에서 스위치 (송신기)를 3초간 누른다.
- 녹색 LED가 점등되며 삭제가 완료 된다
3. 전체 삭제 방법
- 수신기의 등록버튼과 삭제 버튼을 동시에 5초간 누른다.
- 녹색 LED가 3회 점멸 후 전체 삭제가 완료 된다.
4. 자동문 열림 유지 기능 사용 방법
무선 터치 스위치를 5초간 누르고 있으면 무선 터치 스위치의 LED 가 깜박이며,
수신기의 LED도 깜박이면서 자동문 열림 신호가 무한으로 출력된다.
해제는 무선터치 스위치를 다시 누른다.
5. 인증정보
-상호: (주) 리츠엔
-기기명칭: 특정소출력 무선기기 (무선데이터 통신 시스템)
-모델명: TS400
※당해 무선설비는 전파 혼신 가능성이 있으므로 인명안전과 관련된 서비스는 할 수 없음
입력버튼
LED
연결 커넥터
삭제버튼
채널 설정용 딥스위치
합니다.
사용불가
채널 설정용 딥스위치
(채널 설정용 딥 스위치 등록 방식이 중복 될 수 있는 환경에서 사용 추천)
설정 가능 합니다.
채널 설정용 딥스위치
-제조회사: (주) 리츠엔
-제조국가: 대한민국
전원
(AC/DC 12V~24V)
접점 출력
(자동문 컨트롤러)
