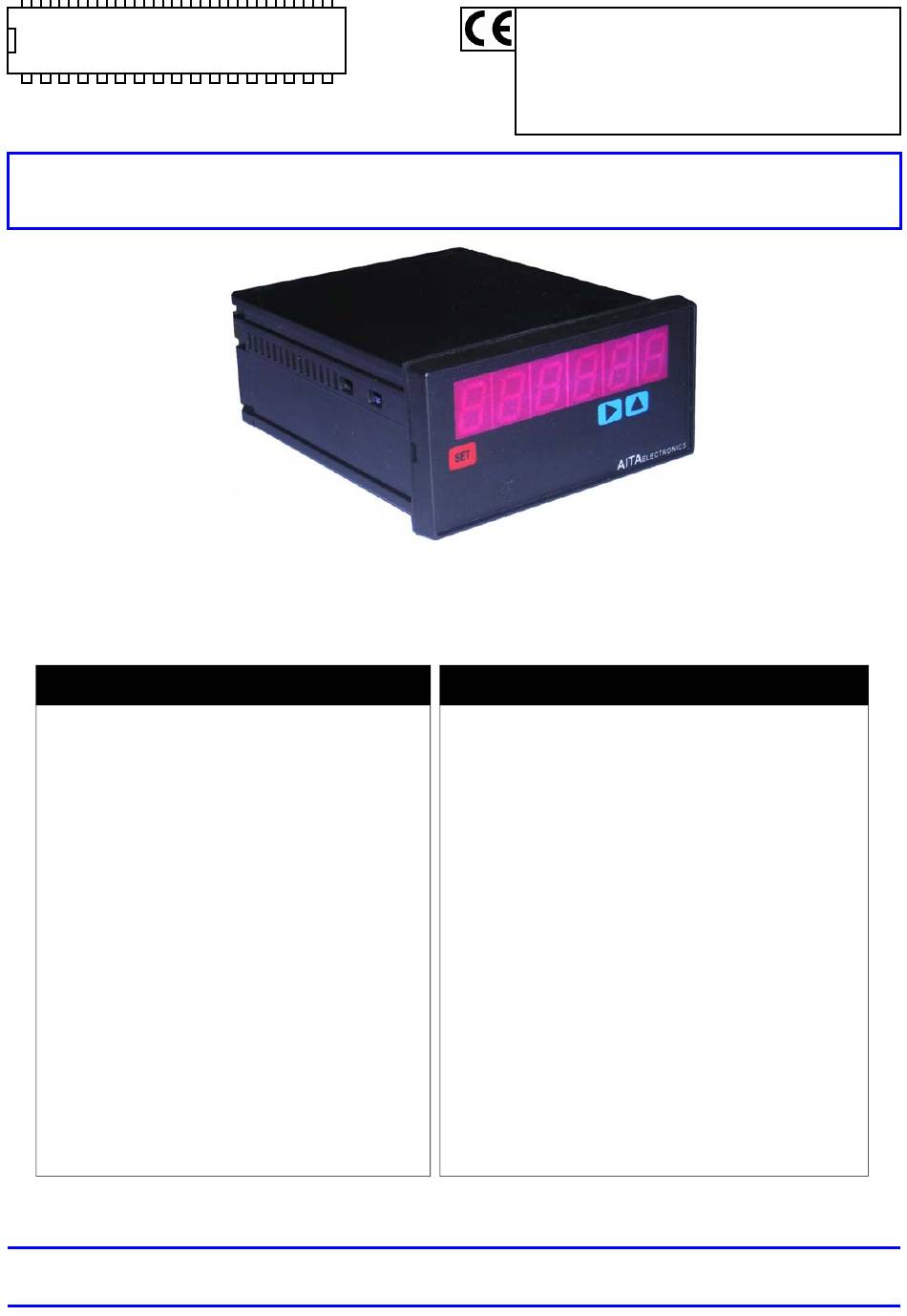

Page 1: Table Of Contents
Esempi applicativi tachimetro Application examples tachimeter Esempi applicativi spazio/tempo 11 Application examples distance/time 22 Morsettiere e collegamenti Wiring and rear terminal block AITA ELECTRONICS s.a.s. 13823 - STRONA (BIELLA) Via Fontanella Ozino, 17/a TEL.: 015/7427491 FAX.: 015/7427491 www.aitaelectronics.it email: info@aitaelectronics.it...
Page 2: Caratteristiche Programmabili
DESCRIZIONE TCH600 è un tachimetro programmabile a microcontrollore in grado di elaborare una frequenza in ingresso e visualizzare un valore numerico qualsiasi dipendente dalla stessa e dai parametri impostati. Abbiamo predisposto alcuni parametri per adattare il valore da visualizzare al se- gnale in ingresso.
Page 3: Dimensioni E Foratura
DIMENSIONI E FORATURA PANNELLO QUOTE FORATURA FRONTALE PANNELLO quote espresse in mm COME ORDINARE T C H 6 ALIMENTAZIONE 0 = 110/220Vac 1 = 024/048Vac 2 = 12Vdc 3 = 24Vdc 0 = assente 1 = RS232 2 = RS422/RS485...
Page 4: Programmazione Parametri
PROGRAMMAZIONE PARAMETRI Per accedere alla programmazione bisogna agire sui pulsanti presenti sul pannel- lo frontale a seconda del livello di protezione tastiera che è stato impostato nel PA- R06. Esistono due tipi di parametri, a singola cifra ed a più cifre. I primi parametri a cui si accede sono a singola cifra e sono i parametri 01,02,03,04,05,06,10,11.
Page 5 I successivi parametri, 17, 18, 19, sono a più cifre e quindi il numero del parametro verrà visualizzato alternativamente al suo valore. N° PARAMETRO 17,18,19,ecc…. ▲ ► AITA ELECTRONICS Quando è visualizzato il numero del parametro (17,18,19): Premere “SET” per memorizzare il valore impostato nel parametro visualizzato. Premere “►”...
Page 6: Descrizione Parametri
DESCRIZIONE PARAMETRI NUMERO PARAMETRO VALORI DESCRIZIONE Cifre visualizzate: 4,5,6 Se = 4 saranno visualizzate 4 cifre Se = 5 saranno visualizzate 5 cifre Se = 6 saranno visualizzate 6 cifre Visualizzazione zeri non significativi: Se = 0 visualizzati es.: 005.67 Se = 1 non visualizzati es.: 5.67 Posizione virgola: 0,1,2,3,4,5...
Page 7: Codici Di Errore E Controllo
CODICI DI ERRORE E CONTROLLO CODICE DESCRIZIONE COSA FARE VISUALIZZATO Errore nel Parametro 01 Riprogrammare. EE01 EE02 Errore nel Parametro 02 Riprogrammare. Errore nel Parametro 03 Riprogrammare. EE03 Errore nel Parametro 05 Riprogrammare. EE05 EE06 Errore nel Parametro 06 Riprogrammare. Errore nel Parametro 10 Riprogrammare.
Page 8: Default
CODICI DI PROTEZIONE TASTIERA Per accedere alla programmazione parametri o all’impostazione dei set point biso- gna agire sui pulsanti presenti sul pannello frontale a seconda del livello di protezione tastiera che è stato impostato nel PAR06. PAR06 = 0 PAR06 = 1 PAR06 = 2 PAR06 = 3 tasto “SET”...
Page 9 ESEMPIO APPLICATIVO n° 1 Si vuole visualizzare la velocità del nastro espressa in mt/min.. Scegliere lo strumento modello: TCH600-1-0 PARAMETRO VALORE SVILUPPO = 267 mm 000010 N° DENTI = 10 000267 ESEMPIO APPLICATIVO n° 2 Si vuole visualizzare la velocità del motore espressa in giri/min.
Page 10 ESEMPIO APPLICATIVO n° 3 Si vuole visualizzare la portata di una condotta espressa in litri/min sapendo che l’indicatore riceve 100 impulsi per ogni litro. Scegliere lo strumento modello: TCH600-1-0 PARAMETRO VALORE 100 IMPULSI/LITRO 000100 000000 ESEMPIO APPLICATIVO n° 4 Si vuole visualizzare il dato pezzi/minuto che transitano sul nastro.
Page 11 9000 mm Spazio espresso in mm Spazio espresso in mm (es.: 9000) (es.: 200) da impostare da impostare nel parametro 18 nel parametro 17 ad ogni impulso ricevuto Scegliere lo strumento modello: TCH600-1-0 PARAMETRO VALORE 000200 009000...
Page 12: Morsettiere E Collegamenti
MORSETTIERE E COLLEGAMENTI AITA ELECTRONICS mtr: T C H 6 0 0 mod: Vout 12 Vdc 220 110 70mA 48 24 Morsetti per alimentazione indicatore NAMUR CONFIGURAZIONE INGRESSO PER DISPOSITIVI NPN E’ possibile configurare l’ingresso dell’indicatore per ricevere il segnale da disposi- tivi NPN anziché...
Page 13: Description

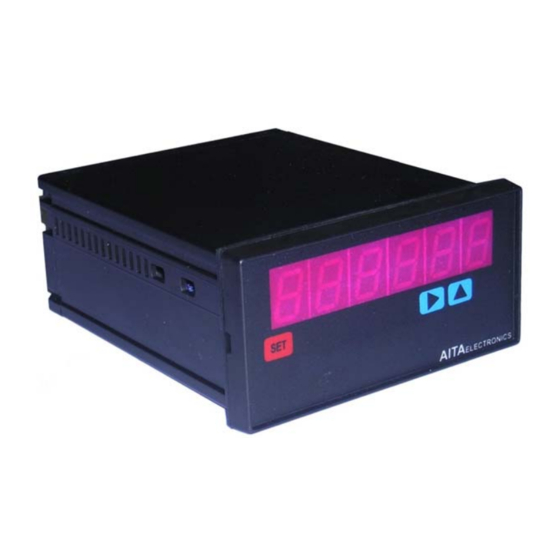

DESCRIPTION TCH600 is a programmable microcontroller indicator able to elaborate an fre- quency signal input and to display any numerical value dependent on the same si- gnal. We have included parameters to adapt the value to be displayed to the input si- gnal.
Page 14: Dimension And Panel Cutout
DIMENSIONS AND PANEL CUTOUT DIMENSION PANEL FRONTAL CUTOUT dimensions in mm TO ORDER T C H 6 POWER SUPPLAY 0 = 110/220Vac 1 = 024/048Vac 2 = 12Vdc 3 = 24Vdc 0 = absent 1 = RS232 2 = RS422/RS485...
Page 15: Parameters Programming
PARAMETERS PROGRAMMING For programming use the buttons on the frontal panel according to the level of ke- yboard protection programmed in the PAR06. There are two types of parameters a- vailable, with a single digit and with several digits. The first parameters (single digit) are 01,02,03,04,05,06,10,11.
Page 16 The parameters that follow, with several digits, have its parameter number displayed according to its value. N° PARAMETER 17,18,19,ecc…. ▲ ► AITA ELECTRONICS When the parameter number is displayed (17,18,19): Press “SET” to memorize the value programmed in the parameter visualized. Press “►”...
Page 17: Parameters Description
PARAMETERS DESCRIPTION PARAMETER NUMBER VALUES DESCRIPTION Digits displayed: 4,5,6 If = 4 4 digits displayed If = 5 5 digits displayed If = 6 6 digits displayed Display of the non meaningful zeros : If = 0 displayed ex.: 005.67 If = 1 not displayed ex.: 5.67 Comma position: 0,1,2,3,4,5...
Page 18: Error And Control Codes
ERROR AND CONTROL CODES VISUALIZED DESCRIPTION THING DO CODE Error in the Parameter 01 Programme. EE01 Error in the Parameter 02 Programme. EE02 EE03 Error in the Parameter 03 Programme. Error in the Parameter 05 Programme. EE05 Error in the Parameter 06 Programme. EE06 EE10 Error in the Parameter 10 Programme.
Page 19: Default
KEYBOARD PROTECTION CODES To access parameters programming or point settino use the buttons on the frontal panel according to the level of keyboard protection programmed in the PAR06. PAR06 = 0 PAR06 = 1 PAR06 = 2 PAR06 = 3 press press key “SET”...
Page 20 Application example n° 1 If you want displayed the speed of a tape in mt/min.. To choose the indicator model: TCH600-1-0 PARAMETER VALUE FACTOR = 267 mm 000010 N° COGS= 10 000267 Application example n° 2 If you want displayed the speed of a motor in rpm..
Page 21 Application example n° 3 If you want displayed the flow of a pipeline defined in litres/min knowing that the indicator receive 100 impulses for litre. To choose the indicator model: TCH600-1-0 PARAMETER VALUE 100 IMPULSES/LITRE 000100 000000 ESEMPIO APPLICATIVO n° 4 If you want displayed the pieces/min that pass on a tape.
Page 22 9000 mm Space definited in mm Space definited in mm (ex.: 9000) (es.: 200) to programme to programme in the parameter 18 in the parameter 17 to every received impulse To choose the indicator model: TCH600-1-0 PARAMETRO VALORE 000200 009000...
Page 23: Wiring And Rear Terminal Block
WIRING AND REAR TERMINAL BLOCK AITA ELECTRONICS mtr: T C H 6 0 0 mod: Vout 12 Vdc 220 110 70mA 48 24 Clamps for power supply indicator NAMUR INPUT CONFIGURATION FOR NPN DEVICE It is possible configure the input of the indicator to receive the signal from NPN de- vice rather than from NAMUR/PNP (default) in the following mode: Switch off the indicator.
Page 24 AITA ELECTRONICS s.a.s. 13823 - STRONA (BIELLA) Via Fontanella Ozino, 17/a TEL.: 015/7427491 FAX.: 015/7427491 www.aitaelectronics.it email: info@aitaelectronics.it...
