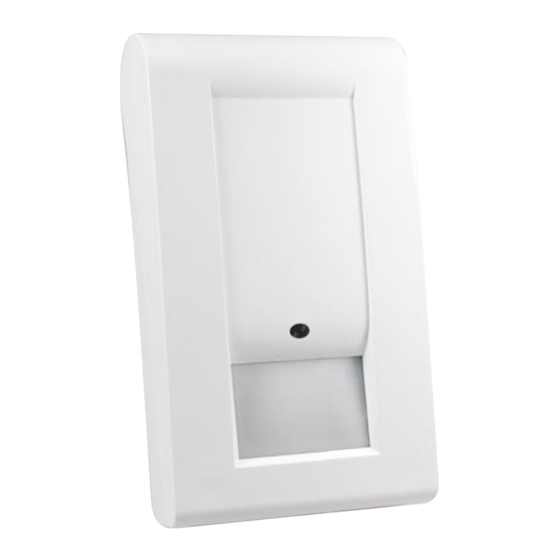

AF974R-DB - Rivelatore doppia tecnologia radio da esterno (IP65)
Doppia rilevazione consecutiva di allarme a codice differenziato, utilizzabile in AND con le
centrali radio e radio/filo AVE.
1.Generalità:
AF974R-DB è un rivelatore a doppia tecnologia (PIR = passive infra-red + MW =
microwave detector) concepito per segnalare l'avvicinamento di un bersaglio umano o
simile in movimento nell'area protetta ed è stato progettato per l'impiego in aree esterne
con lo scopo di fornire un pre-allarme anti-avvicinamento in caso di intrusione. L'impiego
delle due diverse tecnologie di rilevazione e la possibilità di trasmettere due allarmi
consecutivi con AND in centrale consentono all'apparecchio di ridurre al minimo gli allarmi
impropri dovuti a fattori ambientali tipici dell'installazione in esterno (movimento di animali
di ogni genere, movimento di cose generato da fenomeni metereologici). Il preciso
posizionamento e la corretta regolazione dell'apparecchio sono fondamentali a questo
scopo: in casi estremi si possono ridurre ulteriormente tali allarmi installando due
apparecchi contrapposti in AND a protezione della stessa area (soluzione prevista dalle
centrali radio e radio/filo AVE)
Staffe e supporti:lo snodo orientabile AF961 è un utile accessorio che può favorire un
corretto posizionamento.
CARATTERISTICHE TECNICHE (vedere anche disegni)
• Alimentazione:4,5V tramite 3 pile stilo AA 1,5V 2,2Ah
• Assorbimento 70uA a riposo, 40mA in trasmissione
• Autonomia di 2 anni circa, che può ridursi sensibilmente in caso di passaggi
frequenti nell'area protetta e con led attivo durante il normale funzionamento (dip-
switch 4).
• Funzioni:segnalazione del movimento nell'area protetta (allarme intrusione) –
manomissione – supervisione – pile scariche.
• Trasmissioni radio: codificate 64 bit in doppia frequenza contemporanea Dualband
– frequenze e potenza a norma di legge. Portata circa 100m in aria libera ed in
assenza di disturbi sulle bande.
• Attenzione! Per mantenere il grado di protezione dichiarato (IP65) occorre serrare
a fondo le viti di chiusura dell'apparecchio !
Dichiarazione di conformità CE : AVE s.p.a dichiara che i prodotti descritti nel presente
manuale sono conformi ai requisiti stabiliti dalle Direttive e relative Norme e/o specifiche
tecniche che seguono:
1) Direttiva CE 1999/5/CE - R&TTE - del 9 marzo 1999 (in Italia D.L. 9/05/2001 n. 269)
riguardante le apparecchiature radio, le apparecchiature terminali di telecomunicazione e il
reciproco riconoscimento della loro conformità. Le Norme e/o specifiche tecniche applicate
sono le seguenti:
- LVD e protezione della salute (art. 3(1)(a)): EN 60950-1 (2006-04), EN 50371 (2002-03)
