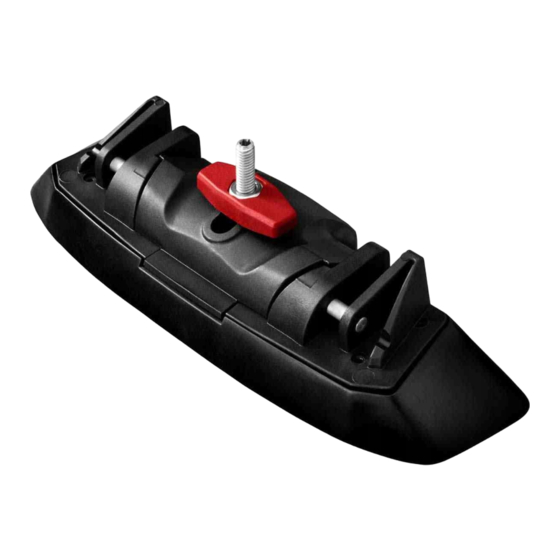

- Page 1 K436W Fitting Kit Fitting Instructions for Basic Carrier Instrukcja systemu montażu Revision No: 4D...
- Page 2 Fitting Kit K436W MAX kgs (lbs) Land Rover Discovery 3, 5dr SUV 04-05 75 kgs (165 lbs) 100 kgs (220 lbs) Discovery 3, 5dr SUV 04-09 75 kgs (165 lbs) 100 kgs (220 lbs) Discovery 3, 5dr SUV 04-09 75 kgs (165 lbs)
- Page 3 Fitting Kit K436W Discovery 3, 5dr SUV 04-05 (ZA) -330mm 250mm 840mm 950mm 935mm -13" 9 13/16ths" 33 1/16ths" 37 3/8ths" 36 13/16ths" Discovery 3, 5dr SUV 04-09 (NZ) -330mm 250mm 840mm 950mm 935mm -13" 9 13/16ths" 33 1/16ths" 37 3/8ths"...
- Page 4 Fitting Kit K436W Range Rover Sport, 5dr SUV 05-13 (CN) -200mm 380mm 940mm 1040mm 1030mm 1015mm -7 -7/8ths" 14 15/16ths" 37" 40 15/16ths" 40 9/16ths" 39 15/16ths" Range Rover Sport, 5dr SUV 06-12 (US) -200mm 380mm 940mm 1040mm 1030mm 1015mm -7 -7/8ths"...
-
Page 5: First Time Installation

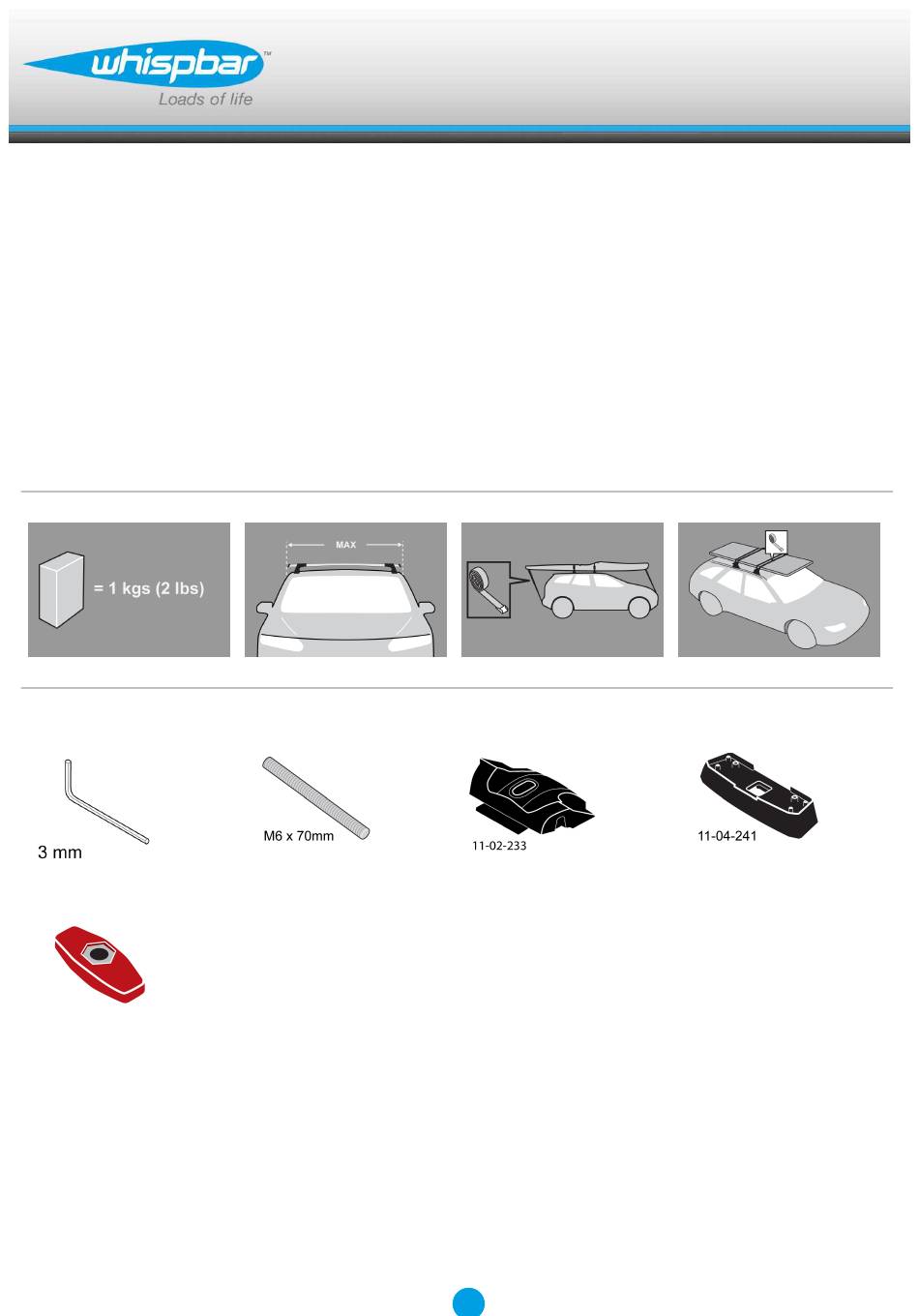

Fitting Kit K436W First Time Installation Remove parts from inside the package and check. Contact your dealer if any parts are missing or damaged. This kit fits type A, B, C and D. These instructions show type A crossbar fitted. They also apply to type B, C and D. - Page 6 Fitting Kit K436W Use hex screwdriver to reverse adjusting screw 10 turns. Press adjusting screw and pull crossbar legs out. Refer to the crossbar instructions for crossbar adjustment method. Ensure each end of the crossbar is adjusted equally. Adjust crossbar in or out to suit vehicle.
- Page 7 Fitting Kit K436W Tighten adjusting screw to 5 Nm (3.7 ft lb) hand tight. Remove plastic clamp block by gripping bar leg with fingers and push firmly with thumbs until clamp block drops out behind leg. Select plastic internal block (from fitting kit) and insert into foot.
- Page 8 Fitting Kit K436W Fit rubber pads (supplied with fitting kit) to foot. Pad may vary in shape to that shown. Make sure the pad fits into the holes underneath the foot. Repeat for all legs. Fitment NOTE: Land Rover Discovery - Do not use...
- Page 9 Fitting Kit K436W Place crossbar foot over grubscrews. Ensure the pads are in the correct position and the clamp threads pass through the crossbar feet. Tighten the plastic knob. The side with the nut showing should be facing up.
- Page 10 Fitting Kit K436W In the fully tightened position, the knobs should be parallel with the vehicle. Repeat for all four positions. Check crossbar is securely attached to the vehicle. Use keys to fit and lock covers CAUTION: Recheck all fasteners immediately after a load is applied to the crossbars.
-
Page 11: Maintenance
Fitting Kit K436W Maintenance Clean the car roof and surfaces of the product that will be in contact with the car roof. Follow the fitting instructions for fitting the product to your vehicle. Make sure all steps are carried out in order. - Page 12 Fitting Kit K436W Check and replace worn out or defective parts. Keep the product clean and maintained. Never drive into a car wash with the roof rack system fitted. Lubricate locks and adjusting screws at regular intervals. Remove the products from the vehicle when not in use.
- Page 13 Fitting Kit K436W Pierwszy montaż Sprawdź zawartość opakowania i upewnij się, czy zawiera wszystkie części znajdujące się na liście. Jeśli nie, skontaktuj się z odpowiednim sklepem. Kit pasuje do belek typu A, B, C oraz D. Instrukcja opisuje sposób montażu belek typu A.
- Page 14 Fitting Kit K436W Zdejmij osłony za pomocą klucza. Przyciśnij i usuń blokadę. Zamontuj stopy. Sprawdź czy oba końce belek mają taką samą długość. Wypośrodkuj równe odległości belek (patrz: instrukcja montażu belek) Czytać na z przodu instrukcji znajdziesz specyfikacje dla twojego samochodu.
- Page 15 Fitting Kit K436W Dokręć z siłą 5 Nm / 3.7 ft lb. Zdjąć blok zacisku z tworzywa sztucznego chwytając stopę poprzeczki palcami i mocno docisnąć kciukami aż blok zaciskowy wysunie się za stopę. Usuń wewnętrzną blokadę i umieść ją w stopie.
- Page 16 Fitting Kit K436W Nałóż gumowe podkładki na stopę. Podkładki mogą różnić się kształtem. Upewnij się, czy dobrałeś odpowiednią podkładkę. Powtórz czynność dla reszty stóp. Montaż UWAGA: Land Rover Discovery - Nie używać przednich punktów Znajdź i usuń zaślepki punktów montażowych.
- Page 17 Fitting Kit K436W Połóż stopę nad śrubą. Forsikre om at putene er i korrekt posisjon og at braketten går gjennom takstativets føtter. Skręć motylkiem. Ułóż motylek równolegle do dachu samochodu.
- Page 18 Fitting Kit K436W Dobrze skręcony motylek będzie ustawiony równolegle do smochodu. Powtórz czynność w czterech miejscach. Upewnij się, czy belka została poprawnie zamontowana Zamknij osłony za pomocą klucza. UWAGA: Sprawdź czy dokładnie dokręciłeś śruby...
-
Page 19: Zasady Użytkowania
Fitting Kit K436W Zasady użytkowania Przed zamontowaniem belek oczyść powierzchnię dachu samochodu. Postępuj zgodnie z instrukcją montażu danego zestawu. Sprawdź czy nie pominąłęś żadnego punktu. Jeżeli nie pisze inaczej, ustaw belki w odległości min. 700mm. Jest to szczególnie istotne przy przewożeniu długich przedmiotów. - Page 20 Fitting Kit K436W Regularnie naoliwiaj zamki i zawiasy. Zdemotuj bagażnik dachowy jeśli go nie używasz. Yakima Europe Coöperatief U.A. Archimedesbaan 25 3439 ME Nieuwegein The Netherlands +31 2080 81425 www.whispbar.eu www.whispbar.info.pl Yakima Products, Inc. 4101 Kruse Way, Lake Oswego, OR 97035...
