Loewe Individual 32 Selection Sound LED Service Manual page 7

2. Entfernen der Frontscheibe
Individual 32 Compose LED
Nachdem Sie die Rückwand des Gerätes entfernt haben, bitte entnehmen Sie das
Vorgehen dafür dem entsprechenden Kapitel, gehen Sie wie folgt vor:

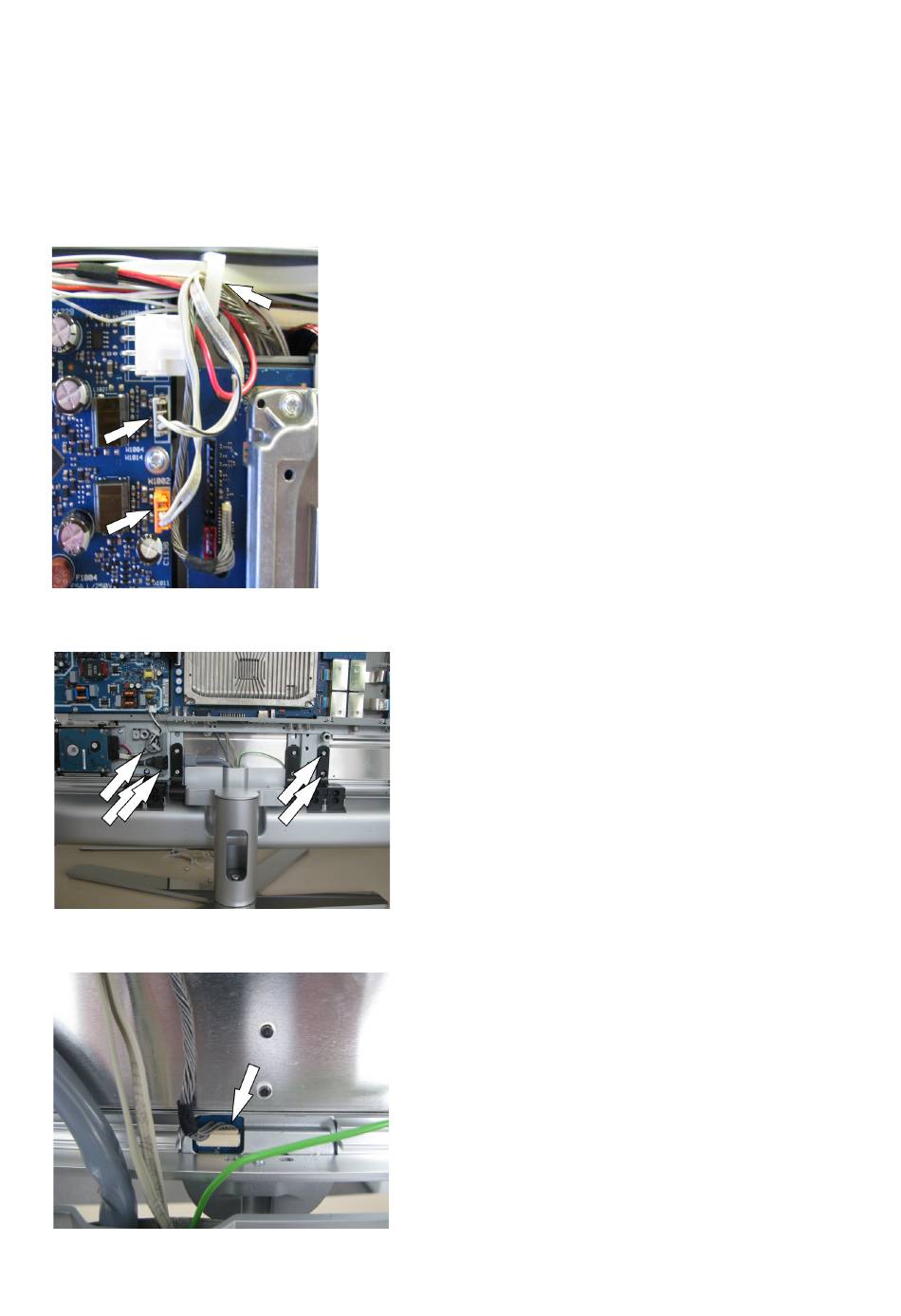

Abb. 1
Abb. 2
Abb. 3
Lösen Sie zunächst die markierten
Steckverbindung der Kabelbäume und
öffnen Sie die Lasche, die die Kabelbäume
hält, um im nächsten Schritt genug
Spielraum für den Lautsprecher zu haben.
Entfernen Sie diemarkierten, Torx-
Schrauben (Größe TX 15).
Sie haben nun so viel Spielraum, dass Sie
den Lautsprecher auf Höhe des Fußes
ablegen können.
Nachdem Sie den Lautsprecher entfernt
haben, wird der Blick auf die Rückseite der
Bedieneinheit frei. Ziehen sie vorsichtig
die Steckverbindung ab.
7
