Entity EN0757 User Manual

elettronica s.r.l.
Manuale di istruzioni
EN 0757
Controllo DMX
EN 0757 DMX
Controller
User Manual
Descrizione delle funzioni
Funzione TEST
Il controllo DMX EN0757 prevede la possibilità di effettuare un test di verifica della correttezza
dei collegamenti al dispositivo. Abilitata questa modalità il controllo DMX visualizza un ciclo di
colori che prevede l'accensione di tutti i LED collegati.
Per selezionare questa modalità spostare il dip switch 10 in posizione 1.
Funzione DMX
Il controllo DMX EN0757 legge il segnale DMX512 in ingresso ed utilizza le informazioni
contenute a partire dall'indirizzo specificato dalla configurazione dei dip switch 1-9 esterni.
Il numero di canali del segnale DMX utilizzati per pilotare le uscite dipende dalla
configurazione impostata tramite i dip switch 1 e 2 all'interno del dispositivo. Tale
configurazione consente di assegnare:
1. a tutte le uscite lo stesso valore (utilizzo di 1 canale);
2. a ciascuna uscita un valore diverso (utilizzo di 3 canali);
3. a ciascuna uscita un valore diverso ed una luminosità globale (utilizzo di 4
canali);
4. a ciascuna uscita un valore diverso ed una luminosità globale; realizzare effetti
stroboscopici (utilizzo di 5 canali).
Effetti stroboscopici
Gli effetti stroboscopici ottenibili sono descritti nella seguente tabella (Tabella 2). Tali effetti
sono applicati ai LED accesi secondo le impostazioni dei canali 1-5.
Valori Tipo di controllo
DMX512
0 - 5 nessuno
6 - 66 proporzionale Effetto stroboscopico con frequenza variabile da lenta a veloce
67 - 68 nessuno
Effetto stroboscopico con accensione lenta e spegnimento rapido;
69 - 129 proporzionale
130 - 131 nessuno
Effetto stroboscopico con accensione lenta e spegnimento lento;
132 - 192 proporzionale
193 - 194 nessuno
Effetto stroboscopico con accensione rapida e spegnimento lento;
195 - 255 proporzionale
Impostazione dell'indirizzo del dispositivo
I dip switch 1-9 esterni consentono di settare il valore binario dell'indirizzo DMX da cui il
dispositivo leggerà i dati. I bit dell'indirizzo corrispondono ai primi 9 dip switch esterni, di cui il
primo (dip switch 1) corrisponde allo LSB, mentre l'ultimo (dip switch 9) corrisponde allo MSB.
Per calcolare la corrispondenza fra indirizzo DMX e configurazione dei dip switch si consideri
la seguente tabella (tabella 3):
DIP 1 2
Valore 1 2
© 2008 Entity Elettronica s.r.l. Tutti i diritti riservati.
Funzione del dispositivo

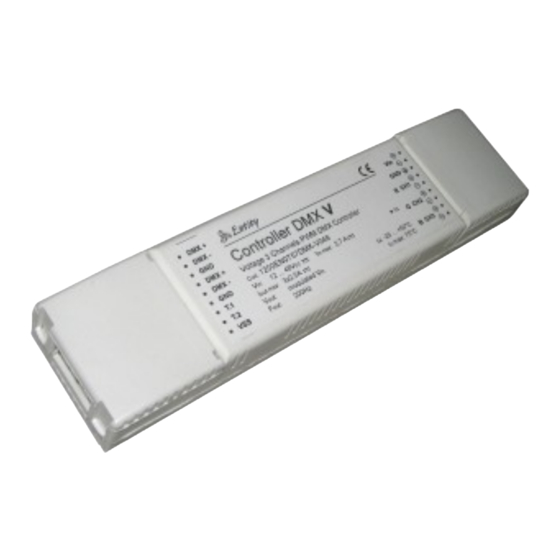

Il dispositivo è dotato di tre uscite utilizzabili per
comandare uno o più LED RGB, e consente di:
• in modalità DMX: ricevere il segnale DMX512 e
pilotare i LED di conseguenza; registrare scene
(non ancora implementato)
• in modalità stand-alone (non ancora
implementata): play delle scene preregistrate.
E' disponibile nella versione con uscita in tensione
(EN0757-V) oppure in corrente (EN0757-C).
Caratteristiche
• Ingresso di ricezione dati da centralina DMX
• Uscita per il reinvio dei dati DMX
• Dip switch a 10 vie per indirizzamento del
dispositivo ed altre impostazioni
• Dip switch interno a 6 vie per configurazione
delle uscite
• Funzione di test
• Protezione contro le inversioni di polarità
all'ingresso
• Protezione contro il sovraccarico delle uscite
Caratteristiche tecniche / Simbolo/
Technical features Symbol
Tensione di alimentazione /
Voltage power
Corrente di uscita (per canale) 1 /
Current output(for channel) 1
Tensione di uscita 2 /
V
Voltage output 2
Frequenza di uscita PWM /
F
PWM frequency output
Range di temperatura /
Temperature range
Effetto
Nessun effetto (LED sempre accesi)
Stop effetto stroboscopico (LED sempre accesi)
frequenza variabile da lenta a veloce
Stop effetto stroboscopico (LED sempre accesi)
frequenza variabile da lenta a veloce
Stop effetto stroboscopico (LED sempre accesi)
frequenza variabile da lenta a veloce
Tabella 2
3 4 5 6 7 8
4 8 16 32 64 128 256
Tabella 3
Device function
The device has three outputs that can drive one
or more RGB LEDs, and allows:
• in DMX mode: recive the DMX signal and drive
the LEDs consequently; record scenes (not yet
implemented)
• in stand-alone mode (not yet implemented):
play recorded scenes
Two versions are available: one with voltage
output (EN0757-V), one with current output
(EN0757-C).
Features
• Input for the DMX data signal
• Output to forward the DMX data signal
• 10 dip switches to adress the device and other
settings
• 6 dip switches for output settings
• Test function
• Inverse polarity input protection
• Output overload protection
Valore / Value
Modello/
Version
Min Typ
EN0757-V 10,8 -
V
IN
EN0757-C 10,8 -
EN0757-V
I
OUT
EN0757-C 315 350
EN0757-V 0
OUT
EN0757-C 0
190 200
OUT
-20 -
Function description
TEST function
EN0757 DMX controller allows you to test the correctness of the device connections by the
use of a test function. In test mode the DMX controller show a colour cycle switching on all
the connected LEDs.
To enable the test function set the dip switch 10 outside the device case to 1.
DMX function
The EN0757 DMX controller reads the DMX512 input signal and uses the informations
placed from the adress specified by external dip switches 1-9.
The number of DMX channels used to drive the outputs depends on the configuration set
for the internal dip switches 1 and 2. It allows you to assign:
Strobe effects
The next table (Table 2) describes the available strobe effects. This effects are applied to
the LEDs setting by channels 1-5.
DMX512
67 - 68
69 - 129
130 - 131
132 - 192
193 - 194
195 - 255
Setting the device adress
Use the dip switches 1-9 to set the binary value of the device DMX adress. The adress
bits match the nine external dip switches: the first (dip switch 1) is the LSB whereas the last
(dip switch 9) is the MSB.
Consider the following table (table 3) to find the match between the dip switches and the
DMX adress:
9
DIP
Value
Codici d'ordine / Order code
1200 EN 0757 – DMX - V048
1200 EN 0757 – DMX - 24V35
Dimensioni / dimensions
165 x 40 x25 mm
Nota: nel modello EN0757-V le uscite +Chx sono connesse internamente e
UdM / corrispondono al positivo di ingresso dopo il fusibile di protezione, le uscite -Chx
UoM
sono indipendenti tra loro (open drain). Nel modello EN0757-C tutte le uscite
Max
sono indipendenti tra loro.
Nota 1: per EN0757-V è richiesto un regolatore di corrente esterno; per EN0757-
48
C i LED possono essere connessi direttamente all'uscita senza ulteriori limitatori.
V
dc
(Altre correnti disponibili a richiesta)
24
Nota 2: EN0757-V: (+Chx) - (-Chx) >>> Uscita open-drain EN0757-C: (+Chx) -
(-Chx)
2,5 A
Note: In EN0757-V, +Chx outputs are internally connected and match the
385 mA
positive input after the protection fuse; -Chx outputs are independent (open
drain). In EN0757-C all outputs are independent.
V - 1 V
IN
Note 1: EN0757-V requires an external constant current driver. On EN0757-C,
LEDs can be directly connected.
V - 1,5 V
IN
Note 2: EN0757-V: (+Chx) - (-Chx) >>> open-drain output | EN0757-C: (+Chx) -
(-Chx)
210 Hz
40 °C
1. the same value to all outputs (1 channel used);
2. a value to each output (3 channels used);
3. a value to each output and the overall brightness (4 channels used);
4. a value to each output and the overall brightness; to realize strobe effects (5
channels used).
Control
value type
0 - 5 none
6 - 66 proportional Strobe effect with variable frequency from slow to fast
none
proportional Strobe effect with slow lighting and fast fade;
variable frequency from slow to fast
none
proportional Strobe effect with slow lighting and slow fade;
variable frequency from slow to fast
none
proportional Strobe effect with fast lighting and slow fade;
variable frequency from slow to fast
Table 2
1 2 3 4
1 2 4 8
Table 3
Versione Documento: 1.0.0 - Versione Software: EN0757 0.0
Controllo DMX con uscita in
tensione / Voltage output DMX
controller
Controllo DMX con uscita in
corrente / Constant current output
DMX controller
Effect
No effect (LEDs on)
Stop strobe effect (LEDs on)
Stop strobe effect (LEDs on)
Stop strobe effect (LEDs on)
5 6 7 8 9
16 32 64 128 256
