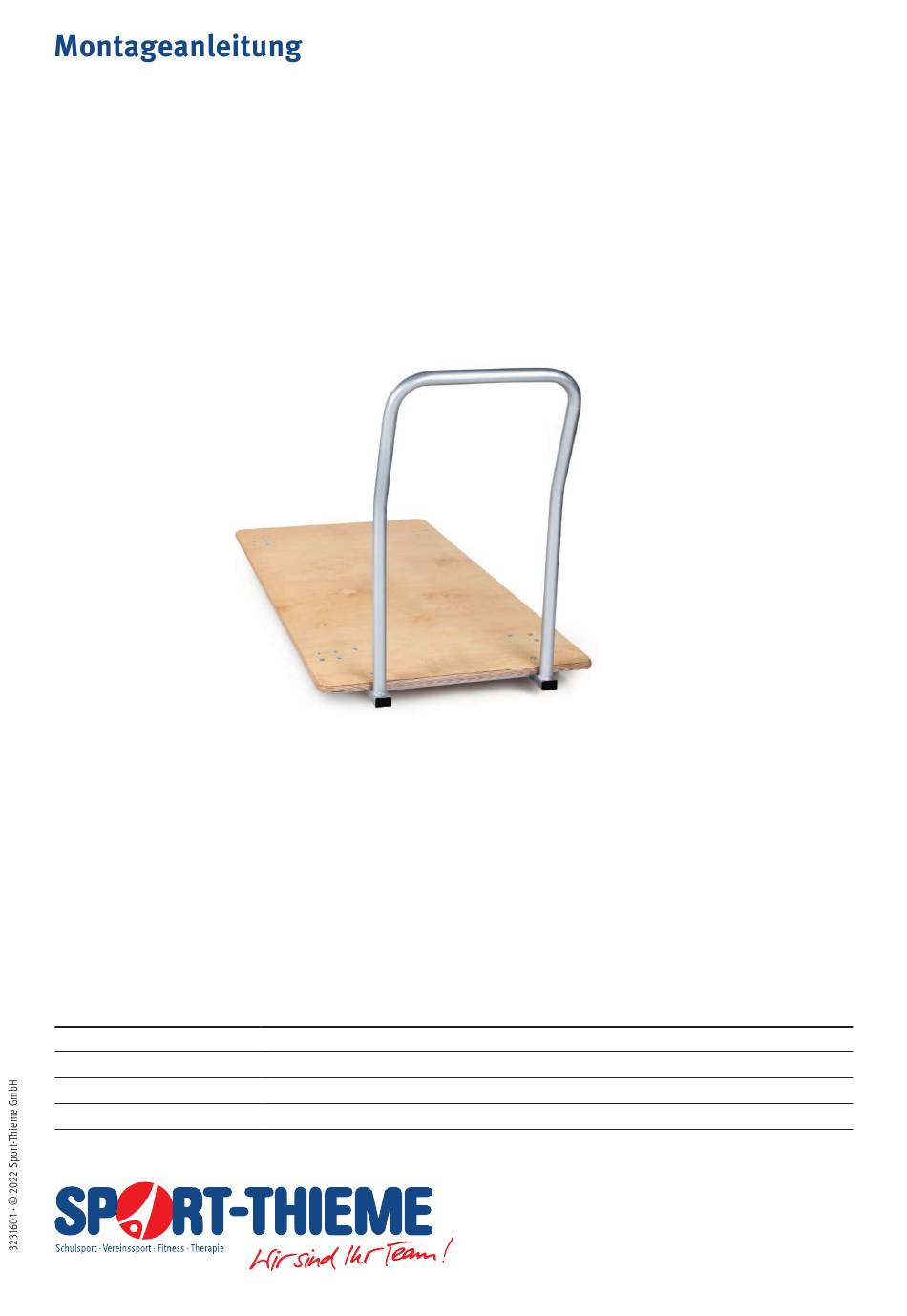

Sport-Thieme Transportwagen
für 1- und 3-teilige Sprungkästen
Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben!
Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist,
sollten Sie diese Anleitung vor dem Gebrauch zunächst vollständig durchlesen.
Bewahren Sie die Anleitung gut auf. Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung.
Mit dem Sport-Thieme Transportwagen für 1- und 3-teilige Sprungkästen können Sie leicht und sicher bis zu
6 kleine Sprungkästen transportieren und im Geräteraum lagern.
Montage
Benötigte Werkzeuge: Hammer, Schraubenschlüssel SW 10, Schraubenschlüssel SW 13
Benötigte Personenzahl: 2
Benötigte Zeit: 15 Min.
Schwierigkeitsgrad: mittel
Maximale Belastung: 150 kg
Verwendungszweck: Dieses Produkt ist nur für den bestimmungsgemäßen Gebrauch zu verwenden.
Stückliste:
Position
Anzahl
1
1
2
1
3
4
4
16
Bezeichnung
Bodenplatte
Bügel
Doppellenkrolle
Flachrundschraube mit Vierkantansatz DIN 603 – M6 x 30
Sport-Thieme GmbH · 38367 Grasleben · www.sport-thieme.de
Tel. 0 53 57-18181 · Fax 0 53 57-18190 · info@sport-thieme.de
Art.-Nr. 3231601
Advertisement
Related Manuals for Sport-thieme 323 1601
Summary of Contents for Sport-thieme 323 1601
- Page 1 Bewahren Sie die Anleitung gut auf. Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung. Mit dem Sport-Thieme Transportwagen für 1- und 3-teilige Sprungkästen können Sie leicht und sicher bis zu 6 kleine Sprungkästen transportieren und im Geräteraum lagern.
- Page 2 Montageanleitung zu Art.-Nr. 3231601 Schulsport · Vereinssport · Fitness · Therapie Federring DIN 127 – A6 Sechskantmutter DIN 934 – M6 Flachrundschraube mit Vierkantansatz DIN 603 – M8 x 55 Federring DIN 127 – A8 Sechskantmutter DIN 934 – M8 Montageschritt 1 Befestigen Sie als erstes die 4 Doppellenkrollen (3) an der Bodenplatte (1) (Abb.
- Page 3 Leder der Deckel nicht durch harte Gegenstände beschädigt wird. Artikel, die zur Kombination geeignet sind: • Sport-Thieme Sprungkasten „Original“ 1-teilig ohne Schwenkrolleneinrichtung (Artikelnummer: 121 4707) • Sport-Thieme Sprungkasten „Original“ 1-teilig mit Schwenkrolleneinrichtung (Artikelnummer: 232 8300) • Sport-Thieme Sprungkasten „Original“ 3-teilig (Artikelnummer: 121 4710) •...
- Page 4 If you have any questions, our team is here for you. The Sport-Thieme trolley for 1- and 3-part vaulting boxes is an excellent product for effortlessly and safely transporting and/or storing up to 6 small vaulting boxes.
- Page 5 Assembly instructions For product code 3231601 School Sports · Club Sports · Fitness · Therapy A6 spring lock washers, DIN 127 M6 hexagon nuts, DIN 934 M8 x 55 coach bolts, DIN 603 A8 spring lock washers, DIN 127 M8 hexagon nuts, DIN 934 Step 1 First, attach the 4 double swivel castors (3) to the base panel (1) (see figure 1).
- Page 6 • Sport-Thieme 1-part plywood vaulting box with leather cover (product code: 122 7202) • Sport-Thieme 1-part plywood vaulting box with imitation leather cover (product code: 122 7215) • Sport-Thieme 3-part plywood vaulting box with leather cover (product code: 122 7303) •...
