Sport-Thieme

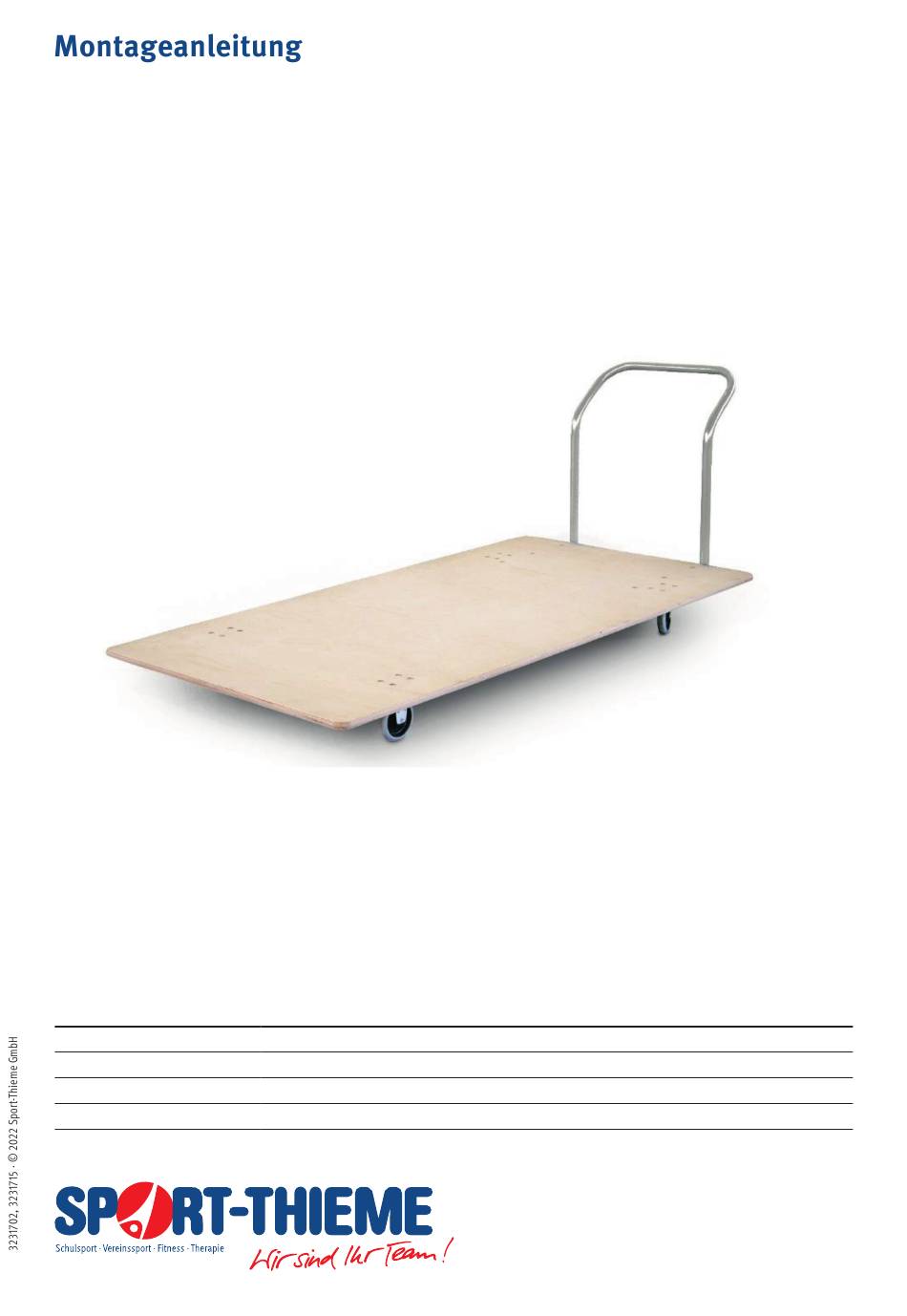

Turnmattenwagen
Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben!
Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist,
sollten Sie diese Anleitung vor dem Gebrauch zunächst vollständig durchlesen.
Bewahren Sie die Anleitung gut auf. Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung
Montage
Benötigte Werkzeuge: Hammer, Schraubenschlüssel SW 13
Benötigte Personenzahl: 2
Benötigte Zeit: 15 Min.
Schwierigkeitsgrad: mittel
Maximale Belastung: 300 kg
Verwendungszweck: Dieses Produkt ist nur für den bestimmungsgemäßen Gebrauch zu verwenden.
Stückliste:
Position
Anzahl
1
1
2
1
3
2
4
2
Bezeichnung
Bodenplatte
Bügel
Bockrolle D = 125 mm
Lenkrolle D = 125 mm
Der Sport-Thieme Turnmattenwagen
garantiert einen einfachen und schnellen
Transport von Turnmatten.
Sport-Thieme GmbH · 38367 Grasleben · www.sport-thieme.de
Tel. 0 53 57-18181 · Fax 0 53 57-18190 · info@sport-thieme.de
Art.-Nr. 323 1702, 323 1715
