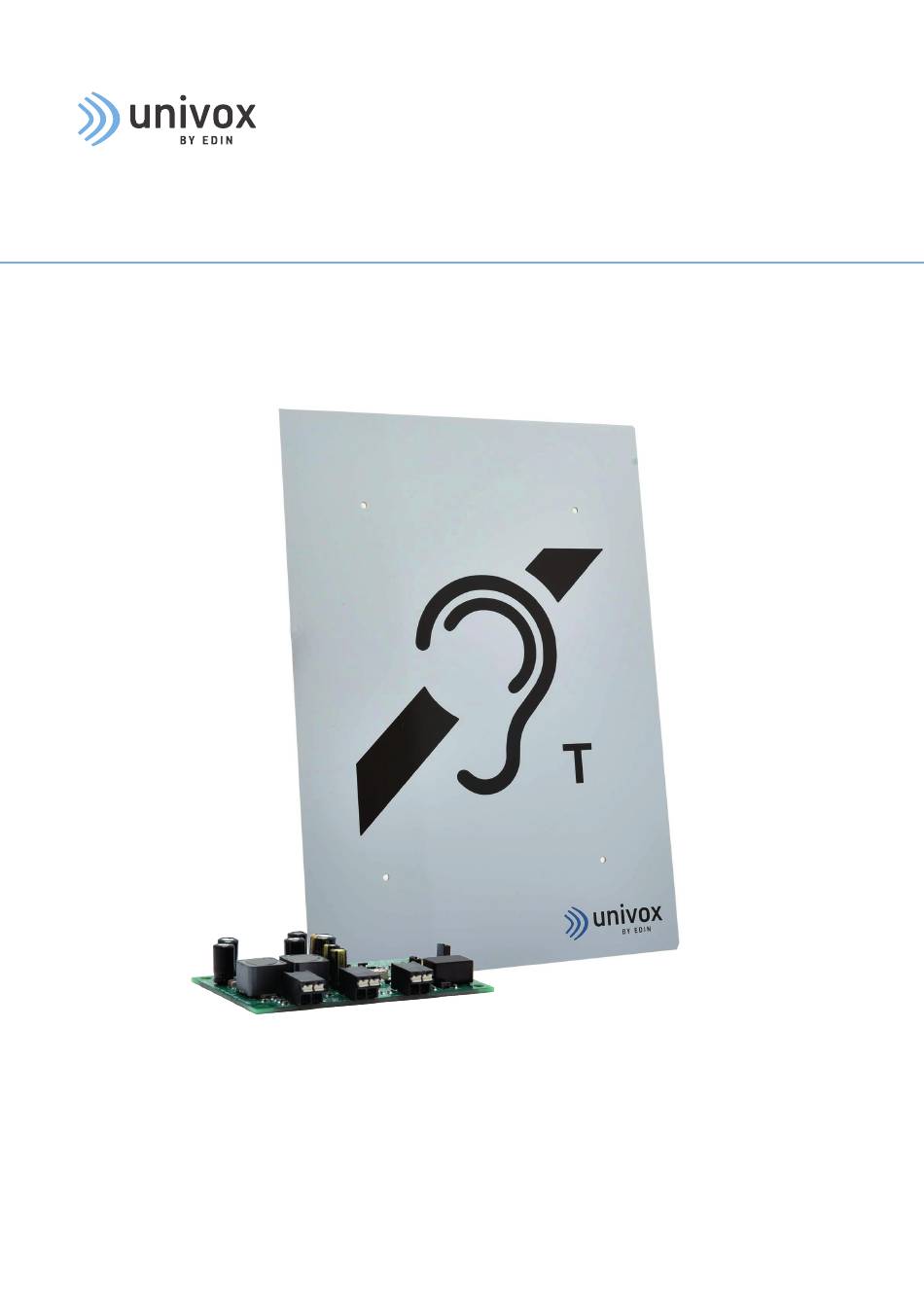

- Page 1 Unisign Super-slim induction loop system for integration Installation Guide Part no 204200...
-
Page 2: Table Of Contents
Content Safety ���������������������������������������������������������������������������������������������������������������������������������������������������������� 3 Introduction ����������������������������������������������������������������������������������������������������������������������������������������������� 3 Product overview �������������������������������������������������������������������������������������������������������������������������������������� 4 Installation setup ������������������������������������������������������������������������������������������������������������������������������������� 4 Input jumper settings ������������������������������������������������������������������������������������������������������������������������������ 6 MLC �������������������������������������������������������������������������������������������������������������������������������������������������������������� 7 Loop specification ������������������������������������������������������������������������������������������������������������������������������������ 7 Warranty ����������������������������������������������������������������������������������������������������������������������������������������������������� 7 Environment ���������������������������������������������������������������������������������������������������������������������������������������������� 7 Technical Data ������������������������������������������������������������������������������������������������������������������������������������������� 8... -
Page 3: Safety
Safety 1� Please read this Installation guide carefully before installing and operating the product� 2� Keep the Installation Guide available on-site� 3� Do not install the unit near any heat sources such as radiators, heat registers, vents or other apparatus that produce heat� 4�... -
Page 4: Product Overview
Product overview 1� Input clamp 2� Power LED 3� Power clamp 4� Loop clamp connector connector connector 10� JP2 balanced/ unbalanced jumper 11� JP1 sensitivity jumper 8� Loop current 5� Input LED 7� Parametric 9� Output LED 6� Input level adjustment MLC control adjustment... - Page 5 6� Adjust the loop current output level (8) to achieve a filed strength compliant with IEC60118-4 requirements� The output LED (9) indicates that the amplifier is transmitting correctly� Use a Field Strength Meter to verify the field strength level within defined distance, at the reference position and direction appropriate for the application�...
-
Page 6: Input Jumper Settings
Input jumper settings The Input connector (1) can be adjusted for balanced/unbalanced Line and/or Mic sensitivity according to following: • Input Line sensitivity, balanced Input sensitivity jumper JP1 (10) should be ON (sensitivity set to min 85 mVrms to 1�5 Vrms) Balanced/unbalanced jumper JP2 (11) set to pin 1-2 (bottom and mid pin), default setting�... -
Page 7: Mlc
Mechanical impact will invalidate the warranty� Bo Edin AB shall not be held responsible or liable for interference to radio or TV equipment, and/or to any direct, incidental or consequential damages or losses to any person or entity, if the equipment has been installed by unqualified personnel and/or if installation instructions stated in the product Installation Guide have not been strictly followed�... -
Page 8: Technical Data
Width 210 mm Depth 3 mm Weight 220 g Environment IP54 class Temp range MLS-1 -40 to 75°C (Univox) Bo Edin AB +46 (0)8 767 18 18 Stockby Hantverksby 3, info@edin.se SE-181 75 Lidingö, Sweden www.univox.eu Hearing excellence since 1965...
