Integrated Technical Vision U-PROX HUB LAN User Manual

www.u-prox.systems support@u-prox.systems www.u-prox.systems/doc_hublan
WIRELESS SECURITY CONTROL PANEL
EN
Is a part of the U-Prox security alarm system
User manual
Manufacturer: Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kyiv, Ukraine
PANEL DE CONTROL DE SEGURIDAD INALÁMBRICO
ES
Es parte del sistema de alarma de seguridad U-Prox.
Manual de usuario
Fabricante: Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kiev, Ucrania
PANNEAU DE COMMANDE DE SÉCURITÉ SANS FIL
FR
Fait partie du système d'alarme de sécurité U-Prox
Manuel utilisateur
Fabricant : Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kiev, Ukraine
PAINEL DE CONTROLE DE SEGURANÇA VIA RÁDIO
PT
Faz parte do sistema de alarme de segurança U-Prox
Manual do usuário
Fabricante Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kiev, Ucrânia
ЦЕНТР БЕЗДРОТОВОЇ СИСТЕМИ ОХОРОНИ
UA
Частина охоронної системи U-Prox
Посібник користувача
Виробник: ТОВ "Інтегрейтед Текнікал Віжн Лтд"
03035, Україна, м. Київ, вул. Василя Липківського, 1
1
2
4
5
6 7
8
9 9

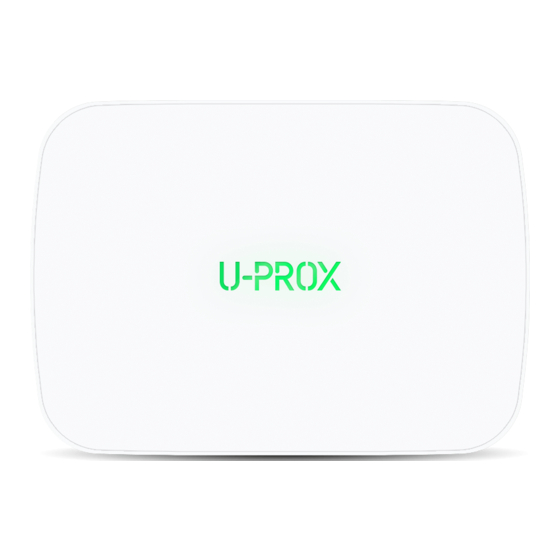

U-Prox Hub LAN - is a wireless security control panel designed to
control the home security system. U-Prox Hub LAN supports
connection of up to 200 devices (sensors, keypads, key fobs, etc.)
via the U-Prox band radio frequency at a distance of up to 4800 m.
The device interacts with the user and the security company, using
Ethernet, WiFi and GSM/GPRS communication for reliability.
The device is connected to the U-Prox Cloud and is configured
with the U-Prox Installer mobile or WEB application.

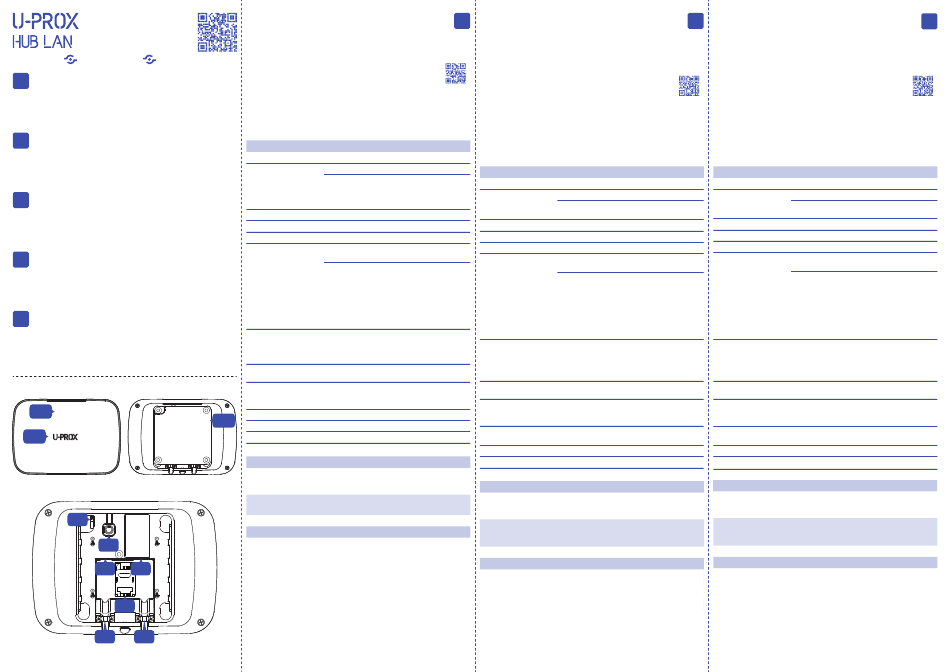

Functional parts of the device (see picture)
1. Device case 6. Power supply connector
2. Light indicator 7. Ethernet cable connector
3. Mounting plate (computer network)
4. Tamper switch 8. SIM card holder
5. On/Off button 9. Cable clamps

TECHNICAL SPECIFICATIONS

Partitions
30
Wireless devices 200
in the system
99 detectors
16 keypads
60 key fobs
8 repeaters
60
Users
Power supply 12 VDC @ 0.35 A
Battery backup
2500 mAh battery, up to 24 hours
Radio frequency Two ISM-band wireless interfaces, multi-speed
with several channels
ITU region 1 (EU, UA): 868.0 to 868.6 MHz,
bandwidth 100kHz, 20 mW max.,
up to 4800m (in line of sight);
ITU region 3 (AU): 916.5 to 917 MHz,
bandwidth 100kHz, 20 mW max.,
up to 4800m (in line of sight).
Secure two way communication,
sabotage detection, key - 256 bits
Connection
Wi-Fi 2.4GHz, Ethernet 100Mbit and GSM/GPRS
modem for reliable and secure two-way commu-
nication. BLE 2.4 Hz (Bluetooth low energy) for
initial setup. Encryption key - 256 bits
Wi-Fi
2.4 GHz, 802.11b/g/n, Open/WPA/WPA2/WEP
14 dBm for 802.11n MCS7, 20 dBm for 802.11b
GSM/GPRS
850/900/1800/1900 MHz,
Class 4 (2 W @ 850/900MHz),
Class 1 (1 W @ 1800/1900MHz)
3 Operating temperature range 0°C to +45°C
Dimensions & weight 167 х 120 х 25.4 mm & 245 grams
Case colour white, black

COMPLETE SET

1. U-Prox Hub LAN; 2. One 18650 battery (pre-installed); 3. Power supply;
4. Ethernet cable; 5. Quick start guide
CAUTION. RISK OF EXPLOSION IF BATTERY IS REPLACED BY AN INCORRECT
TYPE. DISPOSE USED BATTERIES ACCORDING TO THE NATIONAL REGULATIONS

WARRANTY

Warranty for U-Prox devices (except batteries) is valid for two years after
the purchase date.
If the device operates incorrectly, please contact support@u-prox.systems
at first, maybe it can be solved remotely.
U-Prox Hub LAN - es un panel de control de seguridad inalámbrico
EN
diseñado para controlar el sistema de seguridad del hogar. Soporta
U-Prox Hub LAN conexión de hasta 200 dispositivos (sensores,
teclados,via the U-Prox banllaveros, etc.) a través de la frecuencia
de radio de banda U-Prox a una distancia de hasta 4800 m. El
dispositivo interactúa con el usuario y la empresa de seguridad,
utilizando comunicación Ethernet, WiFi y GSM / GPRS para mayor
confiabilidad.
El dispositivo está conectado a U-Prox Cloud y está configurado
U-Prox Installer
con la aplicación WEB o móvil U-Prox Installer
Partes funcionales del dispositivo (ver imagen)
1. Caja del dispositivo 6. Conector de fuente alimentación
2. Indicador de luz 7. Conector de cable Ethernet
3. Placa de montaje (Red de computadoras)
4. Interruptor de sabotaje 8. Soporte para tarjeta SIM
5. Botón de encendido / apagado 9. Abrazaderas para cables
ESPECIFICACIONES TÉCNICAS
Particiones
30
Dispositivos 200
inalámbricos
99 detectores
en el sistema
16 teclados
60
Usuarios
Fuente de alimentación
12 VDC @ 0.35 A
Batería de respaldo 2500 mAh battery, up to 24 hours
Radiofrecuencia Dos interfaces inalámbricas de banda ISM,
multivelocidad con varios canales
Región 1 de la UIT (UE, UA): 868,0 a 868,6 MHz,
ancho de banda 100 kHz, 20 mW máx.,
hasta 4800 m (en línea de visión);
Región 3 de la UIT (AU): 916,5 a 917 MHz,
bandwidth 100kHz, 20 mW max.,
up to 4800m (in line of sight).
Comunicación bidireccional segura,
detección de sabotaje, clave - 256 bits
Conexión
Wi-Fi 2.4 GHz, Ethernet 100Mbit y GSM / GPRS
módem para una comunicación bidireccional
confiable y segura. BLE 2.4 GHz (Bluetooth
bajaenergía) para configuración inicial.
Clave de cifrado: 256 bits
Wi-Fi 2,4 GHz, 802.11b/g/n, abierto /WPA WPA2/WEP
14 dBm para 802.11n MCS7, 20 dBm para 802.11b
850/900/1800/1900 MHz,
GSM/GPRS
Class 4 (2 W @ 850/900MHz),
Class 1 (1 W @ 1800/1900MHz)
Rango de temperatura
0°C a +45°C
de funcionamiento
Dimensiones y peso 167 х 120 х 25,4 mm y 245 gramos
blanco, negro
Color de la caja
JUEGO COMPLETO
1. U-Prox Hub LAN; 2. Una batería 18650 (preinstalada);
3. Fuente de alimentación; 4. Cable Ethernet; 5. Guía de inicio rápido
PRECAUCIÓN. RIESGO DE EXPLOSIÓN SI LA BATERÍA SE REEMPLAZA POR UNA
INCORRECTA. DESECHE LAS BATERÍAS USADAS DE ACUERDO CON LAS
REGLAMENTACIONES NACIONALES
GARANTÍA
La garantía para los dispositivos U-Prox (excepto las baterías) es válida por
dos años después la fecha de compra. Si el dispositivo funciona incorrect-
amente, póngase en contacto con support@u-prox.systems al principio,
tal vez se pueda resolver de forma remota.
U-Prox Hub LAN - est un panneau de contrôle de sécurité sans
ES
fil conçu pour contrôler le système de sécurité domestique. Prise
en charge du réseau local U-Prox Hub connexion de jusqu'à 200
appareils (capteurs, claviers, porte-clés, etc.) via la fréquence radio
de labande U-Prox à une distance allant jusqu'à 4800 m. L'appareil
interagit avec l'utilisateur et l'entreprise de sécurité, en utilisant
communication Ethernet, WiFi et GSM/GPRS pour plus de fiabilité.
L'appareil est connecté au U-Prox Cloud et est configuré
avec l'application mobile ou WEB U-Prox Installer
U-Prox Installer
Parties fonctionnelles de l'appareil (voir photo)
1. Boîtier de l'appareil 6. Connecteur d'alimentation
2. Indicateur lumineux 7. Connecteur de câble Ethernet
3. Plaque de montage (réseau informatique)
4. Interrupteur d'autoprotection 8. Titulaire de la carte SIM
5. Bouton marche/arrêt 9. Serre-câbles
SPÉCIFICATIONS TECHNIQUES
Cloisons
30
Périphériques sans fil 200
dans le système
99 détecteurs
60 llaveros
16 claviers
8 repetidores
Utilisateurs 60
Alimentation 12 VDC @ 0,35 A
Batterie de secours
2500 mAh, jusqu'à 24 heures
Fréquence radio Deux interfaces sans fil à bande ISM,
multi-vitesse avec plusieurs canaux
Région UIT 1 (UE, UA): 868,0 à 868,6 MHz,
bande passante 100kHz, 20 mW max.,
jusqu'à 4800m (en ligne de mire);
UIT région 3 (AU): 916,5 à 917 MHz,
bande passante 100kHz, 20 mW max.,
jusqu'à 4800m (en ligne de mire).
Communication bidirectionnelle sécurisée,
détection de sabotage, clé - 256 bits
Wi-Fi 2.4 GHz, Ethernet 100Mbit et GSM/GPRS mo-
Connexion
dem pour une communication bidirectionnelle
fiable et sécurisée. BLE 2,4 GHz (Bluetooth basse
énergie) pour la configuration initiale.
Clé de cryptage - 256 bits
2,4 GHz, 802.11b/g/n, ouvert/WPA/WPA2/WEP
Wi-Fi
14 dBm pour 802.11n MCS7, 20 dBm pour 802.11b
GSM/GPRS 850/900/1800/1900 МГц,
Class 4 (2 W @ 850/900МГц),
Class 1 (1 W @ 1800/1900МГц)
Plage de température
0°C à +45°C
de fonctionnement
Dimensions et poids 167 x 120 х 25,4 mm et 245 grammes
Couleur du boîtier blanc, noir
ENSEMBLE COMPLET
1. U-Prox Hub LAN; 2. Une batterie 18650 (pré-installée); 3. Alimentation
électrique ; 4. Câble Ethernet; 5. Guide de démarrage rapide
ATTENTION. RISQUE D'EXPLOSION SI LA BATTERIE EST REMPLACÉE PAR UN
MODELE INCORRECT . ÉLIMINER LES BATTERIES USÉES CONFORMÉMENT
AUX RÉGLEMENTATIONS NATIONALES
GARANTIE
La garantie des appareils U-Prox (à l'exception des batteries) est valable
deux ans après la date d'achat. Si l'appareil ne fonctionne pas correcte-
ment, veuillez contacter support@u-prox.systems au début, peut-être
que cela peut être résolu à distance.
FR
U-Prox Installer
60 porte-clés
8 répéteurs
