Summary of Contents for Icy Box IB-2812CL-U3
- Page 1 Manual/Handbuch IB-2812CL-U3 Docking and Clone Station for M.2 SATA SSDs...
- Page 2 Sicherheitshinweise IB-2812CL-U3 Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.
- Page 3 Sicherheitshinweise IB-2812CL-U3 5. Möglicher Datenverlust Datenverlust bei Inbetriebnahme ACHTUNG Unwiederbringlicher Datenverlust möglich • Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten • Produkt nur verwenden, wenn Spezifikationen erfüllt sind • Datensicherung vor Inbetriebnahme durchführen • Datensicherung vor Anschluss neuer Hardware durchführen • dem Produkt beiliegendes Zubehör verwenden 6.
- Page 4 Safety information IB-2812CL-U3 Please read carefully the following information to prevent injuries, damage to material and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with.
- Page 5 Safety information IB-2812CL-U3 5. Potential data loss Data lost during commissioning IMPORTANT Potentially irreversible data loss • Always comply with the information in the operating instructions/quick installation guide • Exclusively use the product once the specifications have been met • Back up data prior to commissioning •...

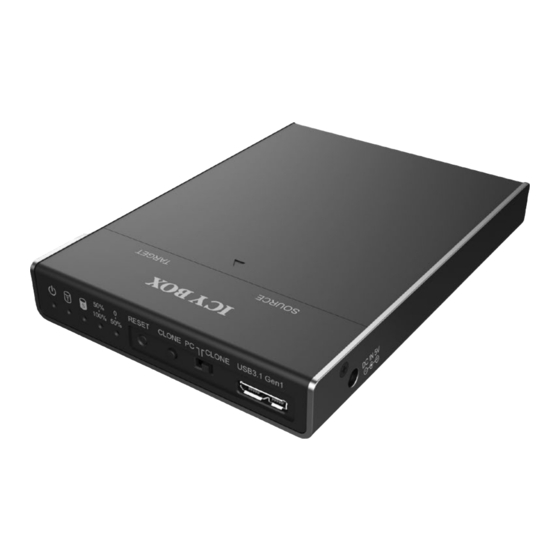

- Page 6 Manual/Handbuch IB-2812CL-U3 Product overview / Produktübersicht Front view/ Frontalansicht 1 1. 12. LED for power of device LED für Betrieb des Gerätes LED for power of target SSD LED für Betrieb der Ziel-SSD LED for power of source SSD LED für Betrieb der Quell-SSD LED for clone progress, LED für Klonfunktion,...
- Page 7 Manual/Handbuch IB-2812CL-U3 Packing content: IB-2812CL-U3, USB 3.0 Micro-B to Type-A cable, manual SSD not included Key features: • External enclosure for M.2 SATA SSDs • Interface to host computer: USB 3.0 Type-A, with up to 5 Gbit/s • Toolless assembly of both SSDs •...
- Page 8 Manual/Handbuch IB-2812CL-U3 Installation / Einbau Important: During the drive assembly all cabling has to be disconnected from the computer. Wichtig: Während der Installation eines Laufwerks darf das Gehäuse nicht am Computer angeschlossen sein. M.2 SATA SSD...
- Page 9 Push the cover back in the guide rails in die Führungsschienen. to close the enclosure. Verbinden Sie die IB-2812CL-U3 Connect the IB-2812CL-U3 via the mittels des beiliegenden Kabels mit delivered cable to the corresponding dem entsprechenden Anschluss Ihres port of your host computer.
- Page 10 • Connect the IB-2812CL-U3 via the delivered cable to the corresponding port of your host computer. • When the IB-2812CL-U3 has been plugged in correctly the Power LED will turn on blue! • If the installed SSDs have been recognized correctly, the LED (Target or Source) associated with the slot flashes green.
- Page 11 • Connect the IB-2812CL-U3 via an optional power supply or the delivered cable to the corresponding port of your host computer. • When the IB-2812CL-U3 has been plugged in correctly the Power LED will turn on blue! • To start the clone process, press and hold the „Clone“ button for around 10 seconds.
- Page 12 Stromverbindung ist nicht notwendig..wenn der PC Modus genutzt wird Die IB-2812CL-U3 ermöglicht es Ihnen zwei SSDs über eine USB Verbindung unabhängig voneinander zu verwenden. Verbinden Sie einfach die IB-2812CL-U3 mit Ihrem Computer per USB und die entsprechenden SSDs werden als einzelne Laufwerke dargestellt.
- Page 13 • Verbinden Sie die IB-2812CL-U3 mittels eines optionalen Netzteils des beiliegenden Kabels mit dem entsprechenden Anschluss Ihres Computers. • Wurde die IB-2812CL-U3 richtig eingesteckt, leuchtet die Power LED blau auf. • Um den Klon-Vorgang zu starten, halten Sie die Taste „Clone“ für ca. 10 Sekunden ge- drückt.
- Page 14 © Copyright 2019 by RaidSonic Technology GmbH. All Rights Reserved. The information contained in this manual is believed to be accurate and reliable. RaidSonic Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSonic Technology GmbH reserves the right to make changes in the specifications and/or design of the above mentioned product without prior notice.
