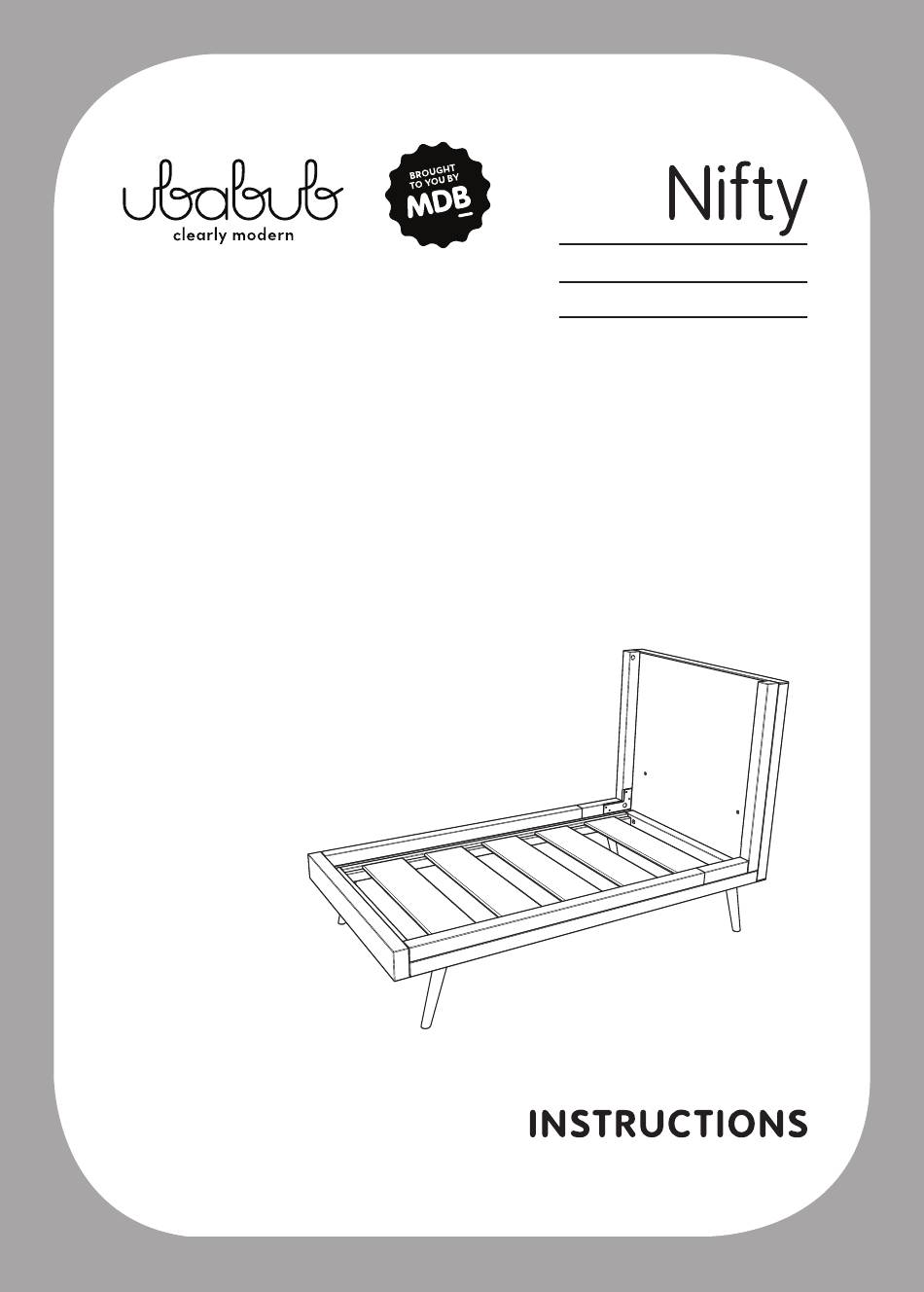

- Page 1 Junior Bed Conversion Kit Product Code: U3005 revised 260813...
-
Page 2: Table Of Contents
Contents Congratulations and Contents & Hardware thank you for purchasing Care & Maintenance an Ubabub product. A Disassemble the crib With our entire line of B Brace rail position clearly modern nursery C Side rail position furniture, we are D Foot panel position... -
Page 3: Contents & Hardware
PARTS REQUIRED FROM CRIB: 1 x Allen Key I 8 x Connector 2 x Support Plate 1 x Allen Key II 8 x Locking 14 x 15mm Screw 8 x 55mm bolt 4 x 60mm bolt 2 x Support Pin * Note: Some hardware retained from crib. - Page 4 The mattress intended for use on the bed shall be a full-size mattress having minimum dimen- sions of 51-5/8” (1310 mm) in length, 27-1/4”(690 mm) in width and 4” (100 mm) in thickness and not exceeding 6” (152 mm). The intended user’s minimum age must be at least 15 months old and maximum weight must not exceed 50 lbs (22.7 kg).
-
Page 5: Care & Maintenance
WARNING! Failure to follow these warnings and the assembly instructions could result in serious injury or death from entrapment or strangulation. Please read the Caution and Warning Statements insert before using your product. Storage: • Solid woods exchange moisture with the air adjusting to major changes in room temperature and humidity. - Page 6 ONE YEAR LIMITED WARRANTY: We will replace any missing parts at the time of purchase or any defective item within a one year period from the date of original purchase. Please keep your receipt so that we may process your warranty request. This warranty only covers new units with original packaging and ownership, and is not trans- ferable.
-
Page 7: A Disassemble The Crib
Disassemble the crib Use screwdriver to turn Locking Cam nuts counterclockwise. Remove Locking Cam nuts . Unattach the end panel. -
Page 8: B Brace Rail Position
Brace rail position Step 1 Select RHS brace. Align corresponding holes at each end and install RHS brace rail onto end panel. Step 2 Insert locking cams (2) and tighten them securely with screwdriver. (See Fig.02) Step 3 Insert 55mm bolts (1) on the bottom of right lower rail, use Allen Key I to turn clockwise until tight. -
Page 9: C Side Rail Position
Side rail position Step 1 Select one side rail. Slide onto support pin. Step 2 Insert 55mm bolts (3) on the lower rail and use Allen Key I to turn clockwise until tight. (See Fig.03) Step 3 Repeat Step 1-2 to install the other side rail. 6 x 55mm bolt... -
Page 10: D Foot Panel Position
Foot panel position Step 1 Select foot panel and install connection pins (4) with screwdriver. Step 2 Install the foot panel onto side rails and lower rails. Step 3 Insert cam locks in side rails and lower rails per diagram and lock them until tight. (See Fig. -
Page 11: E Mattress Base Position
Step 1 Select mattress base. Step 2 Install mattress base from the underside of the bed until it lines up with captive nuts at the lowest position. Step 3 Insert 60mm bolts (4) through base and into 4 captive nuts (See Fig. 05). Step 4 Tighten using Allen Key II. -
Page 12: F Support Plate Assembly
Support plate assembly Step 1 Select 15mm bolts (14) and L-shaped support plates (2) removed earlier. Step 2 Install a base plate onto one of the corners where the lower rails meet the foot panel as per diagram. Step 3 Using a screwdriver to install the seven bolts into the pre-drilled holes securing the base plate to both the foot panel and lower rails. - Page 14 Made in China...
- Page 15 Kit de conversión a cama júnior Código de producto: U3005 I NSTRUCCION ES revisado260813...
- Page 16 Permítanos extenderle una felicitación y nuestro Contenido y herramientas agradecimiento por Advertencias, cuidado y adquirir un producto mantenimiento Ubabub. Desarmado de la cuna Al igual que en toda Colocación de la barandilla nuestra moderna de abrazadera línea de muebles Colocación de la barandilla para la habitación de...
- Page 17 Contenido 1 barandilla de 1 barandilla de 2 barandillas 1 panel para los abrazadera del lado abrazadera del lado laterales pies derecho (RHS) izquierdo (LHS) PIEZAS REQUERIDAS DE LA CUNA: 1 panel posterior 2 barandillas 1 base inferiores Herramientas 1 llave allen I 8 pines de 2 placas de conexión...
- Page 18 El colchón diseñado para usarse en esta cuna debe ser un colchón de tamaño individual (full-size), con dimensiones mín- imas de 1310 mm (51 5/8 pulgadas) de largo, 690 mm (27 ¼ pulgadas) de ancho, y 100 mm (4 pulgadas) de grosor, o un grosor máximo de 152 mm (6 pulgadas).
- Page 19 ¡ADVERTENCIA! De no seguir estas advertencias e instrucciones de ensamblaje, se pueden ocasionar lesiones graves o incluso la muerte por asfixia o estrangulación. Lea la hoja anexa de precauciones y advertencias antes de usar el producto. Almacenamiento: • La humedad de los muebles de madera sólida está influida por cambios sustanciales en la temperatura de la habitación y en la humedad del aire.
- Page 20 GARANTÍA LIMITADA DE UN AÑO: Reemplazaremos cualquier pieza faltante al momento de la compra o cualquier pieza defectuosa durante un período de un año tras la fecha de la compra original. Guarde su factura de compra para que podamos pro- cesar su solicitud de garantía.
- Page 21 Desarmado de la cuna Paso 1 Desatornille cuatro tornillos de 65 mm de la base del colchón. Retire la base del colchón de la cuna. Paso 2 Seleccione un panel posterior. Desatornille 14 tornillos de 15 mm y retire las dos placas de soporte en forma de L de la parte inferior.
- Page 22 Colocación de la barandilla de abrazadera Seleccione la barandilla de abrazadera del lado derecho (RHS). Alinee los agujeros Paso 1 correspondientes e instale la barandilla de abrazadera del lado derecho (RHS) en el panel posterior. Paso 2 Inserte dos válvulas de cierre y apriételas con firmeza usando un destornillador. (Ver Fig.
- Page 23 Colocación de la barandilla lateral Paso 1 Seleccione una barandilla lateral. Deslícela hacia el pin de soporte. Paso 2 Inserte tres tornillos de 55 mm en la barandilla inferior y use la llave allen I para girar en el sentido de las manecillas del reloj hasta que quede apretado. (Ver Fig. 03).
- Page 24 Colocación del panel para los pies Paso 1 Seleccione el panel para los pies e instale cuatro pines de conexión con un destornillador. Paso 2 Instale el panel para los pies en las barandillas laterales e inferiores. Inserte las válvulas de cierre en las barandillas laterales e inferiores como muestra Paso 3 el diagrama y ciérrelas hasta que queden apretadas.
- Page 25 Colocación de la base del colchón Paso 1 Seleccione la base del colchón. Instale la base del colchón desde la parte de abajo de la cama hasta que quede Paso 2 alineada con las tuercas móviles en la posición más inferior. Inserte cuatro tornillos de 60 mm a través de la base hacia las cuatro tuercas móviles.
- Page 26 Ensamblaje de la placa de soporte Paso 1 Seleccione los 14 tornillos de 15 mm y dos placas de soporte en forma de L que se retiraron con anterioridad. Instale una placa base en una de las esquinas donde las barandillas inferiores Paso 2 hacen contacto con el panel para los pies, como muestra el diagrama.
- Page 27 Finalización del ensamblaje Paso 1 Verifique que estén apretados todos los tornillos y válvulas de cierre, y haga los ajustes necesarios. Paso 2 Con la ayuda de otro adulto, coloque cuidadosamente la cama júnior sobre las patas. Limpie todas las superficies antes de usar la cama. Paso 3 Paso 4 Coloque el colchón de su Cama Júnior Nifty ya armada.
- Page 28 Hecho en China...
