Big Daishowa CN0406 Operation Manual

ご使用前に必ず本書をお読みいただき、ご使用される方がいつでも見ることができる場所に必ず保管してください。
●チップセット前にチップ着座部にエアーを吹き付け、異物を取り除いてください。
●チップの背面、側面をウエス等で丁寧に拭いてください。

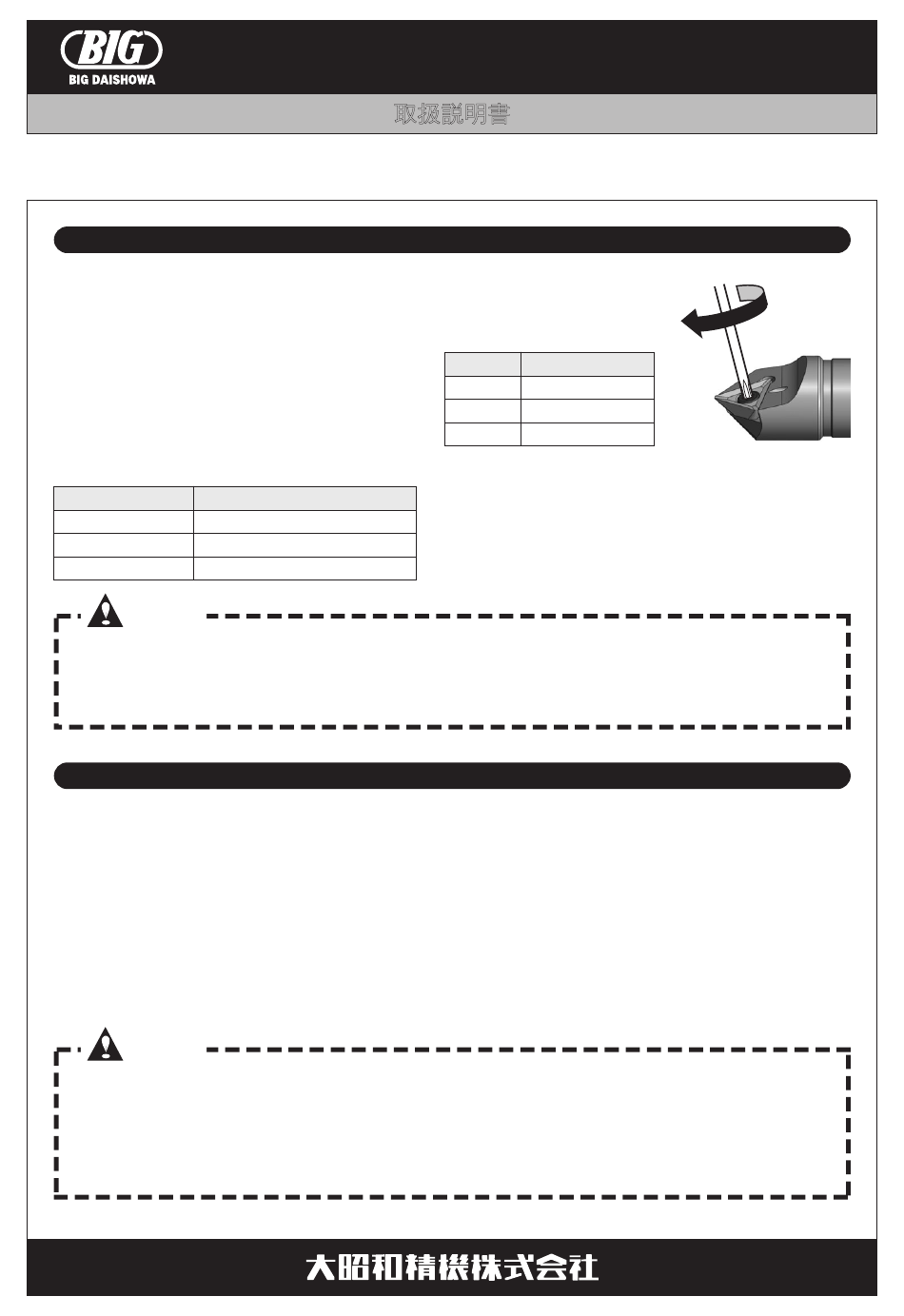

●チップを右図のように軽く押しながらチップ座面に取り付け、クランプスクリュを
締め付けてください。
●クランプスクリュを締め付ける際は右表の トルク値を超
えないように締め付けてください。 右表の トルク値以上
で締め付けますと、 チップが割れる恐れがありますので
ご注意ください。
●チップ座面に隙間が無い事をご確認の上ご使用ください。
〈チップおよび部品〉
チップ型式
CN0406
CN0606
CN0906
ご注意
・付属または純正のクランプスクリュ以外は使用しないで
ください。
・チップ交換時は刃先で手を切らないよう注意してくだ
さい。
●標準切削条件は、 カタログをご参照ください。
●もみつけ加工時は必ず水溶性切削油をご使用ください。
●横送りの面取り加工時は、基本的に乾式切削（エアーブ
ローを含む）を推奨します。但し、アルミ加工など切れ
刃に激しい溶着が発生する場合には、水溶性切削油をご使
用ください。
●大きなもみつけ加工を行う場合は、切削条件を下げたり、
ステップ送りを追加してください。
●大きな面取りには、切り込み回数 （穴の面取りはステッ
プ送り） を増やすか、切削速度を落としてください。
ご注意
・不適切な切削条件での加工は行わないでください。
・ぶつけるなど、本体に強い衝撃を与えた後は使用しない
でください。
・工具は切削時高温になります。使用直後に直接手で触れ
ると火傷の危険があります。
・工具の突き出しはできるだけ短くしてご使用ください。
Cセンタリングカッター
スローアウェイチップの取り付け方
チップクランプスクリュセッ ト
S2TS-6IP
S2.5S-8IP
S4S-15IP
取扱説明書
チップ型式 締め付けトルク(N･m)
CN0406
CN0606
CN0906
・チップクランプスクリュセットにはスクリュ10個と
専用レンチ1本が含まれています。
・チップクランプスクリュとレンチは消耗品ですので定期
的に交換してください。
・先端の痛んだレンチ、穴の痛んだスクリュは使用しない
でください。
切削に関して
●大きいバリが残っているワークのエッジを面取りすると、
チップが欠けやすくなります。早めの刃具交換などで下
地のバリを最小限に抑えてください。
●刃具の突出し量は最小限度にとどめてください。
●手動送りでのご使用はお奨めしていません。
●カタログに記載されている切削条件以上、もしくは最高回転
数20,000min
●チップにはノーズRが付いているため、もみつけ先端部は
わずかに凸形状となります。
※多刃仕様では、 もみつけ加工を行なうことはできません。
・剛性、馬力の十分な機械でご使用ください。
・切りくずの飛散や誤った使用による工具の破損に対し
て、機械のカバーや安全メガネなどの保護具をご使用
ください。
・不水溶性切削油は火災発生の危険性がありますので使用
しないでください。
0.5
1.0
3.5
以上での使用は絶対にしないでください。
-1
■ 本 社
東大阪市西石切町3丁目3-39 〒579-8013
TEL.072 （ 982） 2312 （ 代） FAX.072 （ 980） 2231
No.0522PA
