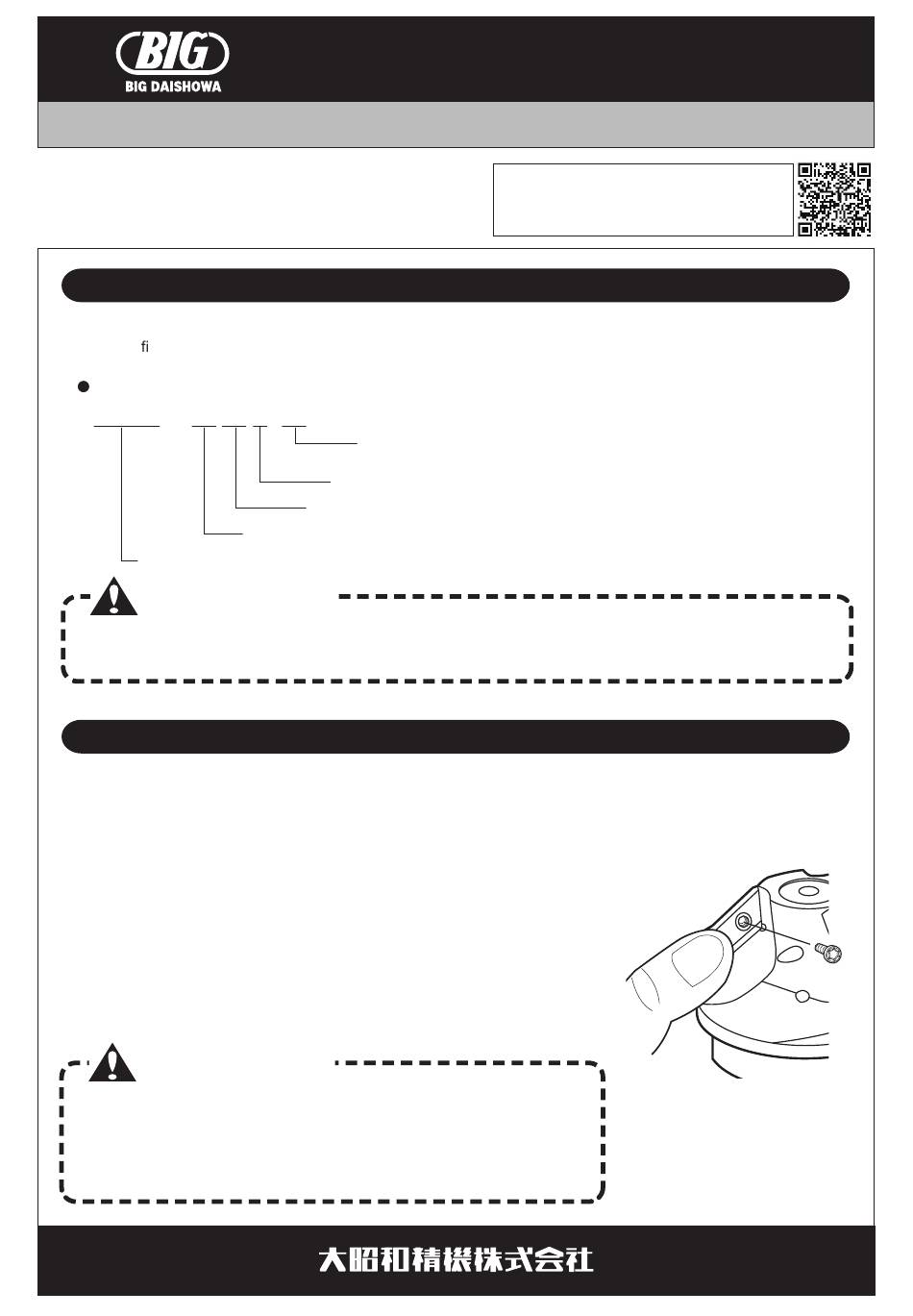

Big Daishowa C-Cuter C0525C Operation Manual

ご使用前に必ず本書をお読みいただき、ご使用される方が
いつでも見ることができる場所に必ず保管してください。
Please read these instructions before use and keep them
where the operator may refer to them whenever necessary.
有効加工径範囲 Effective Chamfering Diameter
穴の面取りを行う場合、型式の数値をご確認のうえご使用してください。
Please con rm the chamfering diameter is suitable before operation.
型式例
For example
ST32-C3050C-60
ストレートシャンクサイズ：φ32mm
ご注意
・最大面取り径以上の面取り加工はできません。
・最小下穴径以下の下穴にはご使用いただけません。
スローアウェイチップの取り付け方法 Mounting Indexable Inserts
1.
チップセットの前にチップ着座部にエアーを吹き付け異物を取り除いてください。
Before the insert is attached, blow compressed air on the surface of the insert seating to remove
chips, dust, oil and etc.
2.
チップの背面、側面をウエス等でていねいに拭いてください。
Wipe the back and side surfaces of the insert thoroughly with a waste.
3.
チップを上方から軽く指で押しながら、チップ着面に取付け、付属
の2個のクランプスクリュを交互に均等に締め付けてください。
Attach the insert on the insert seating surface while pushing lightly, and tighten
the two clamping screws evenly together.
4.
チップ座面に隙間がないか確認してください。
Ensure that there is no gap on the seating surface before use.
ご注意
片側だけを締め付けてしまうとチップが浮き上がる恐れがあります。
If one screw only is tightened the insert may move off its seating.
付属又は純正のクランプスクリュ以外は使用しないでください。
Do not use any clamping screws other than the original.
Cカッター
取扱説明書
面取り角度：60° Chamfering Angle : 60°
（45° の場合、 この部分は空白です。 Concerning 45° model, This part is blank.）
センタスルー Coolant-Through Hole
最大面取り径：φ50mm
最小下穴径：φ30mm
CAUTIONS
CAUTIONS
OPERATION MANUAL
OPERATION MANUAL
DOWNLOAD PAGE
https://big-daishowa.com/manual_index.php
Max. Chamfering Dia : ø50mm
Min. Hole Dia : ø30mm
Cylindrical Shank Dia. : ø32mm
・Do not use for diameters larger than the max.
・Do not use for hole sizes less than the min.
C-CUTTER
