YKA Serisi

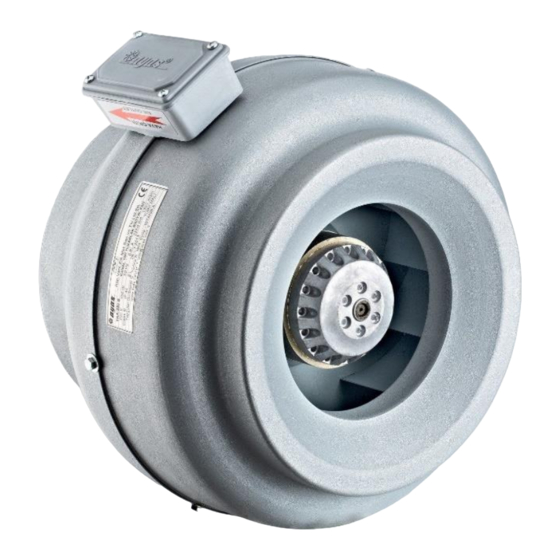

YUVARLAK KANAL TİPİ RADYAL FAN
CYLINDIRICAL IN-LINE RADIAL FAN
KULLANIM KILAVUZU & GARANTİ BELGESİ
INSTRUCTION MANUAL & WARRANTY CERTIFICATE
YKA-100B-2K-M
YKA-125B-2K-M
YKA-150B-2K-M
YKA-160B-2K-M
YKA-200B-2K-M
YKA-250B-2K-M
YKA-315B-2K-M
Türkçe için 1 ve 8 numaralı sayfa aralığı incelenmelidir.
For English check pages between 9-16
Advertisement
Table of Contents
Related Manuals for ayas YKA Series
Summary of Contents for ayas YKA Series
- Page 1 YKA Serisi YUVARLAK KANAL TİPİ RADYAL FAN CYLINDIRICAL IN-LINE RADIAL FAN KULLANIM KILAVUZU & GARANTİ BELGESİ INSTRUCTION MANUAL & WARRANTY CERTIFICATE YKA-100B-2K-M YKA-125B-2K-M YKA-150B-2K-M YKA-160B-2K-M YKA-200B-2K-M YKA-250B-2K-M YKA-315B-2K-M Türkçe için 1 ve 8 numaralı sayfa aralığı incelenmelidir. For English check pages between 9-16...
-
Page 2: Güvenli̇k Uyarilari
GÜVENLİK UYARILARI Cihaz kullanılmadan önce kullanma kılavuzunu okuyunuz. Bu fanlar, dönen parçalar ve gerekli elektrik bağlantıları içerdiği için montajında, bakımında ve çalıştırılmasında güvenlik uyarılarını göz önünde bulundurulmalıdır. Kullanma kılavuzundaki talimatları sırasıyla, doğru bir şekilde uygulayın. Çocuklar cihazı bir ebeveyn (yetkin kişi) gözetiminde olmadan kullanmamalıdır. ... -
Page 3: Teknik Özellikler
TEKNİK ÖZELLİKLER IP 44, CLASS B Voltaj Frekans Güç Akım Kondansatör Devir Debi Seviyesi μF/Volt m³/h dB(A) YKA – 100B - 2K - M 0.32 2,5 / 400 2500 YKA – 125B - 2K - M 0,35 2,5 / 400 2500 YKA –... - Page 4 MONTAJ ŞEMASI Emiş ve çıkış ağızlarından havalandırma kanalına yukarıdaki şekilde monte ediniz. Elektrik kablosunu elektrik şemasında olduğu gibi doğru bağladığınızdan emin olun. Cihaz kutuplarını ayırıcı bir devre kesici düzenekle bağlayın. Ürün üzerinde olan etiketlerde gösterildiği gibi hava yönüne uygun monte ettiğinizden emin olun.
- Page 5 ELEKTRİK BAĞLANTI ŞEMASI ELEKTRİK BAĞLANTISI YAPILIRKEN DİKKAT EDİLMESİ GEREKENLER: 1. Ürünün elektrik bağlantısı yalnızca yetkin kişiler tarafından yapılmalıdır. 2. Ürünün etikette yazan elektriksel değerlere uygun tesisata bağlandığından emin olun. 3. Elektrik kablolarını bağlamadan önce elektriği kesinlikle kaynağından kesiniz. 4. Ürün kapalı olsa bile elektrik kablolarını bağlarken ana güç kaynağının kapalı olduğundan emin olunuz.
- Page 6 Pervaneyi temizlemek için üründen demonte edilirse, yerine montajı sırasında doğru monte edildiğinden emin olun. Ürünü temizlerken, pervanenin balansını korumaya dikkat edin. Çarkta veya kanatta oluşabilecek hasarlarda yalnızca AYAS personeli tarafından değiştirilmelidir. Üretici uygun olmayan onarım çalışmalarından kaynaklanan hasarlardan sorumlu tutulamaz.
- Page 7 ARIZALAR VE GİDERİLMESİ ANORMAL DURUM OLASI NEDEN DÜZELTİCİ İŞLEM ROTOR DENGESİZLİĞİ ROTOR DEĞİŞTİRİLMELİ AŞIRI SES (GÜRÜLTÜ) RULMAN BOZUKLUĞU RULMAN DEĞİŞTİRİLMELİ PERVANE SÜRTMESİ PERVANE MONTAJI KONTROL EDİLMELİ KONDANSATÖR ARIZASI KONDANSATÖR DEĞİŞTİRİLMELİ CİHAZ ÇALIŞMIYOR HATALI ELEKTRİK BAĞLANTISI KURULUM KONTROL EDİLMELİ MOTOR HASARI MOTOR DEĞİŞTİRİLMELİ...
- Page 8 GARANTİ KOŞULLARI 1) Ürünlerin garanti süresi içinde gerek malzeme gerekse üretim hatalarından dolayı arızalanması sonucu, bakım ve onarım – isçilik ile yedek parça ücreti talep edilmeden servisimiz tarafından yapılacaktır. 2) Ürünün; kullanım & bakım talimatları kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar ve sorunlar, garanti kapsamı...
-
Page 9: Garanti̇ Belgesi̇
GARANTİ BELGESİ ÜRETİCİ VEYA İTHALATÇI FİRMANIN ÜNVANI : Ayas Asp. Vant. Elk. Mot. San. Ve Tic. Ltd. Şti. MERSİS NO / SİCİL NO : 108041183800015 Karayolları Mahallesi 648.Sokak 18/A ADRESİ Gaziosmanpaşa/İstanbul TELEFON : +902126127393 E-POSTA info@ayas.com.tr FİRMA-KAŞE SATICI FİRMANIN / BAYİNİN ÜNVANI... -
Page 10: Security Warnings
SECURITY WARNINGS • Read the user manual before using the device. • As these fans contain rotating parts and necessary electrical connections, safety warnings should be taken into consideration during installation, maintenance and operation. • Follow the instructions in the user manual, in order, correctly. •... - Page 11 TECHNICIAL SPECIFICATIONS: IP44, CLASS B Sound Voltage Frequency Power Current Capacitor Period Flow Level Type μF/Volt m³/h dB(A) YKA – 100B - 2K - M 0.32 2,5 / 400 2500 YKA – 125B - 2K - M 0,35 2,5 / 400 2500 YKA –...
-
Page 12: Assembly Diagram
ASSEMBLY DIAGRAM For assembly, a hole suitable for the product holes and dimensions is drilled in the place to be mounted. Connect the product to the mounting channel as shown in the figure. Make sure you have connected the power cable correctly as in the electrical diagram. Connect the device poles with a disconnecting circuit breaker. - Page 13 Electrical Wiring Diagram THINGS TO BE CONSIDERED WHEN MAKING THE ELECTRICAL CONNECTION The electrical connection of the product should only be made by authorized persons. Make sure that the product is connected to the installation in accordance with the electrical values written on the label.
-
Page 14: Maintenance
• While cleaning the product, be careful to maintain the balance of the impeller. • It should only be changed by AYAS employee in case of damage to the impeller or blade. The manufacturer cannot be held responsible for damage caused by improper repair work. -
Page 15: Malfunction And Repair
MALFUNCTION AND REPAIR ABNORMAL SITUATION PROBABLE CAUSE REMEDIAL ACTION ROTOR IMBALANCE ROTOR MUST BE CHANGE HIGH SOUND (RUMBLE) BEARING DEFECT BEARING MUST BE CHANGE IMPELLER FIRCTION IMPELLER AND ASSEMBLY MUST BE CHECKED CAPACITOR FAILURE CAPACITOR MUST BE CHANGE THE DEVICE DOES NOT FAULT ELECCTRICAL CONNECTION INSTALLATION MUST BE CHECKED WORK... -
Page 16: Terms Of Warranty
TERMS OF WARRANTY 1. As a result of the failure of the products within the warranty period due to both material and production faults, maintenance and repair - labor and spare parts will be done by our service without any charge. 2. -
Page 17: Warranty Certificate
WARRANTY CERTIFICATE MANUFACTURER OR IMPORTER COMPANY TITLE : Ayas Asp. Vant. Elk. Mot. San. Ve Tic. Ltd. Şti. MERSİS NO / REGISTRY NO : 108041183800015 Karayolları Mahallesi 648.Sokak 18/A ADRESS Gaziosmanpaşa/İstanbul TELEPHONE : +902126127393 E-MAIL info@ayas.com.tr COMPANY-STAMP OF THE SELLER / DEALER...
