BTA Serisi
BACA TİPİ ASPİRATÖRLER

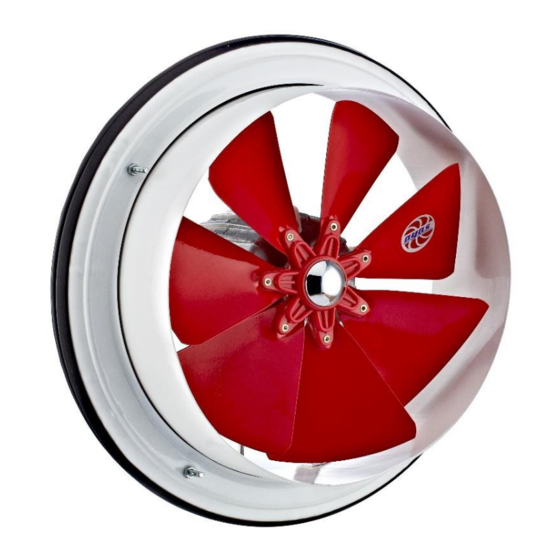

AXİAL FAN CHIMNEY
KULLANIM KILAVUZU & GARANTİ BELGESİ
INSTRUCTION MANUAL & WARRANTY CERTIFICATE
BTA-160-4K-M
BTA-200-4K-M
BTA-250-4K-M
Türkçe için 1 ve 8 numaralı sayfa aralığı incelenmelidir.
For English check pages between 9-14

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BTA Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for ayas BTA Series

  • Page 1 BTA Serisi BACA TİPİ ASPİRATÖRLER AXİAL FAN CHIMNEY KULLANIM KILAVUZU & GARANTİ BELGESİ INSTRUCTION MANUAL & WARRANTY CERTIFICATE BTA-160-4K-M BTA-200-4K-M BTA-250-4K-M Türkçe için 1 ve 8 numaralı sayfa aralığı incelenmelidir. For English check pages between 9-14...
  • Page 2: Güvenli̇k Uyarilari

    GÜVENLİK UYARILARI  Cihaz kullanılmadan önce kullanma kılavuzunu okuyunuz.  Bu fanlar, dönen parçalar ve gerekli elektrik bağlantıları içerdiği için montajında, bakımında ve çalıştırılmasında güvenlik uyarılarını göz önünde bulundurulmalıdır.  Kullanma kılavuzundaki talimatları sırasıyla, doğru bir şekilde uygulayın.  Çocuklar cihazı bir ebeveyn (yetkin kişi) gözetiminde olmadan kullanmamalıdır. ...
  • Page 3: Teknik Özellikler

    TEKNİK ÖZELLİKLER IP 44, CLASS B Voltaj Frekans Güç Akım Devir Debi Ses Seviyesi m³/h dB(A) BTA-160-4K-M 0,25 1400 BTA-200-4K-M 0,25 1400 BTA-250-4K-M 0,29 1400 Ürünün teknik verileri ilgili standartlara göre laboratuvar şartlarında test edilip onaylanmış değerlerdir. Bu değerler ürünün kullanım ve ortam şartlarına göre değişkenlik gösterebilir. TİP BTA-160-4K-M BTA-200-4K-M...
  • Page 4 MONTAJ ŞEMASI  Montaj için, montaj yapılacak yere ürün deliklerine ve ölçülerine uygun bir delik açılır.  Şekilde görüldüğü gibi ürünü duvara veya cama bağlayınız.  Elektrik kablosunu elektrik şemasında olduğu gibi doğru bağladığınızdan emin olun. Cihaz kutuplarını ayırıcı bir devre kesici düzenekle bağlayın. ...
  • Page 5 ELEKTRİK BAĞLANTI ŞEMASI ELEKTRİK BAĞLANTISI YAPILIRKEN DİKKAT EDİLMESİ GEREKENLER 1. Ürünün elektrik bağlantısı yalnızca yetkin kişiler tarafından yapılmalıdır. 2. Ürünün etikette yazan elektriksel değerlere uygun tesisata bağlandığından emin olun. 3. Elektrik kablolarını bağlamadan önce elektriği kesinlikle kaynağından kesiniz. 4. Ürün kapalı olsa bile elektrik kablolarını bağlarken ana güç kaynağının kapalı olduğundan emin olunuz.
  • Page 6  Pervaneyi temizlemek için üründen demonte edilirse, yerine montajı sırasında doğru monte edildiğinden emin olun.  Ürünü temizlerken, pervanenin balansını korumaya dikkat edin.  Çarkta veya kanatta oluşabilecek hasarlarda yalnızca AYAS personeli tarafından değiştirilmelidir. Üretici uygun olmayan onarım çalışmalarından kaynaklanan hasarlardan sorumlu tutulamaz.
  • Page 7 ARIZALAR VE GİDERİLMESİ ANORMAL DURUM OLASI NEDEN DÜZELTİCİ İŞLEM ROTOR DENGESİZLİĞİ ROTOR DEĞİŞTİRİLMELİ AŞIRI SES (GÜRÜLTÜ) RULMAN BOZUKLUĞU RULMAN DEĞİŞTİRİLMELİ FAN SÜRTMESİ FAN MONTAJI KONTROL EDİLMELİ KONDANSATÖR ARIZASI KONDANSATÖR DEĞİŞTİRİLMELİ CİHAZ ÇALIŞMIYOR HATALI ELEKTRİK BAĞLANTISI KURULUM KONTROL EDİLMELİ MOTOR HASARI MOTOR DEĞİŞTİRİLMELİ...
  • Page 8 GARANTİ KOŞULLARI 1) Ürünlerin garanti süresi içinde gerek malzeme gerekse üretim hatalarından dolayı arızalanması sonucu, bakım ve onarım – isçilik ile yedek parça ücreti talep edilmeden servisimiz tarafından yapılacaktır. 2) Ürünün; kullanım & bakım talimatları kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar ve sorunlar, garanti kapsamı...
  • Page 9: Garanti̇ Belgesi̇

    GARANTİ BELGESİ ÜRETİCİ VEYA İTHALATÇI FİRMANIN ÜNVANI : Ayas Asp. Vant. Elk. Mot. San. Ve Tic. Ltd. Şti. MERSİS NO / SİCİL NO : 108041183800015 Karayolları Mahallesi 648.Sokak 18/A ADRESİ Gaziosmanpaşa/İstanbul TELEFON : +902126127393 E-POSTA info@ayas.com.tr FİRMA-KAŞE SATICI FİRMANIN / BAYİNİN ÜNVANI...
  • Page 10: Securi̇ty Warnings

    SECURİTY WARNINGS • Read the user manual before using the device. • As these fans contain rotating parts and necessary electrical connections, safety warnings should be taken into consideration during installation, maintenance and operation. • Follow the instructions in the user manual, in order, correctly. •...
  • Page 11: Technicial Specifications

    TECHNICIAL SPECIFICATIONS IP44, CLASS B Voltage Frequency Power Current Period Sound Level Flow Type m³/h dB(A) BTA-160-4K-M 0,25 1400 BTA-200-4K-M 0,25 1400 BTA-250-4K-M 0,29 1400 The technical data of the product are the values tested and approved under laboratory conditions according to the relevant standards. These values may vary according to the usage and environmental conditions of the product.
  • Page 12: Assembly Diagram

    ASSEMBLY DIAGRAM • For assembly, a hole suitable for the product holes and dimensions is drilled in the place to be mounted. • Axial fans for chimney can be mounted on the wall or glass depending on the usage. • If it is to be mounted on glass, it is recommended to use a supporting kit. •...
  • Page 13 Electrical Wiring Diagram THINGS TO BE CONSIDERED WHEN MAKING THE ELECTRICAL CONNECTION 1. The electrical connection of the product should only be made by authorized persons. 2. Make sure that the product is connected to the installation in accordance with the electrical values written on the label.
  • Page 14: Maintenance

    • While cleaning the product, be careful to maintain the balance of the impeller. • It should only be changed by AYAS employee in case of damage to the impeller or blade. The manufacturer cannot be held responsible for damage caused by improper repair work.
  • Page 15: Storage And Transportation

    MALFUNCTION AND REPAIR ABNORMAL SITUATION PROBABLE CAUSE REMEDIAL ACTION ROTOR IMBALANCE ROTOR MUST BE CHANGE HIGH SOUND (RUMBLE) BEARING DEFECT BEARING MUST BE CHANGE IMPELLER FIRCTION IMPELLER AND ASSEMBLY MUST BE CHECKED CAPACITOR FAILURE CAPACITOR MUST BE CHANGE THE DEVICE DOES NOT FAULT ELECCTRICAL CONNECTION INSTALLATION MUST BE CHECKED WORK...

This manual is also suitable for:

Bta-160-4k-mBta-200-4k-mBta-250-4k-m
