HDR 1
Type 4640, 4641, 4642
Service Manual
English
German, French, Italian, Spanish, Danish and Dutch versions
are available in the Retail System
This Service Manual must be returned
with the defective parts/back-up suitcase !

Advertisement

Table of Contents
loading

Summary of Contents for Bang & Olufsen HDR 1

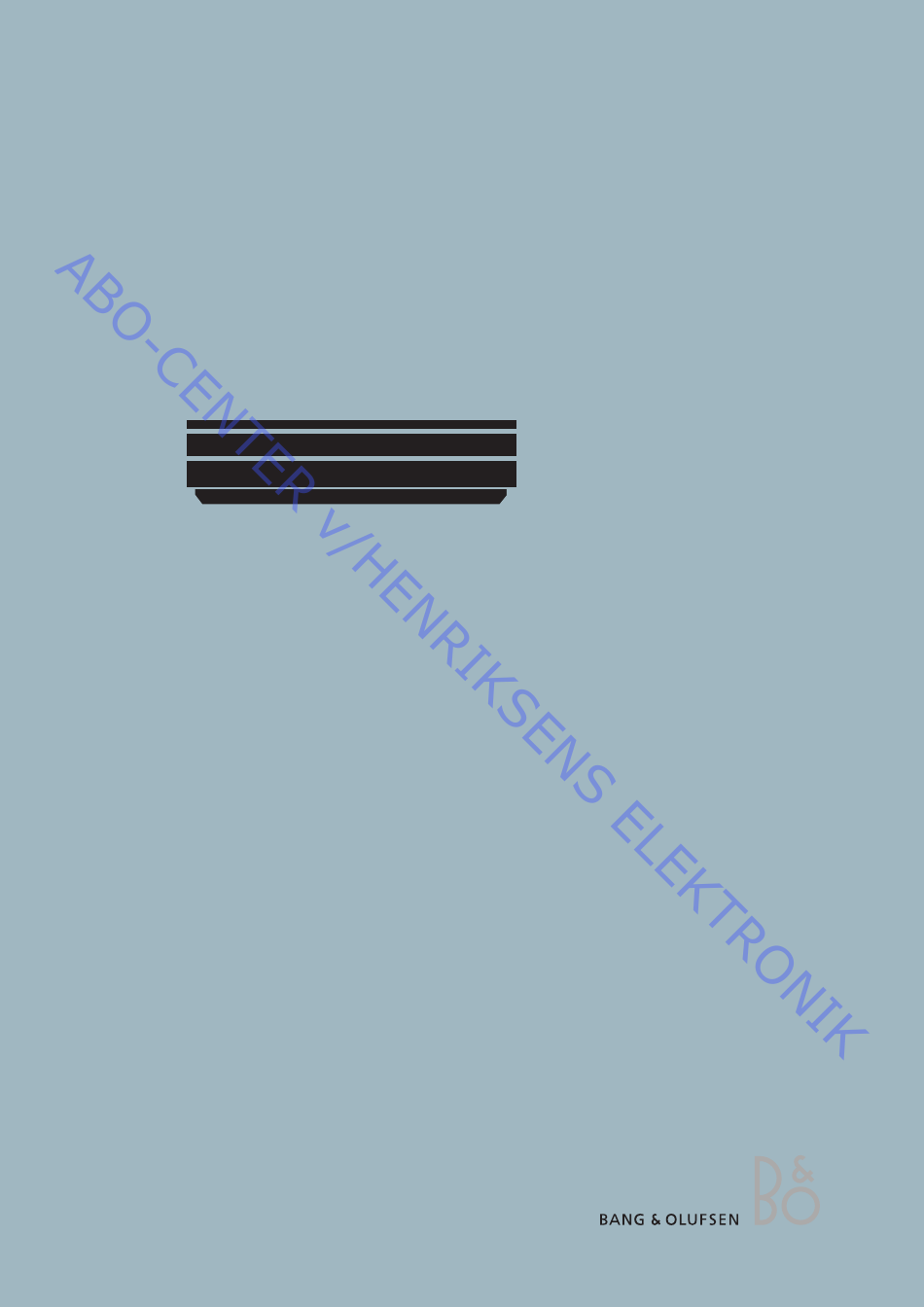

  • Page 1 HDR 1 Type 4640, 4641, 4642 Service Manual English German, French, Italian, Spanish, Danish and Dutch versions are available in the Retail System This Service Manual must be returned with the defective parts/back-up suitcase !
  • Page 2: Table Of Contents

    CONTENTS Survey of modules ..............1.1 How to service ................ 1.2 Fault flow chart ................. 2 Adjustments and configuration ..........3.1 Final check after repair ............3.3 Service menu ................3.5 Service mode ................3.6 Codec menu ................3.9 ServiceTool ................3.11 Remove cover .................
  • Page 3 Oversigt over moduler Display board HD unit complete HD power HD Drive Codec board A/V board Power supply board µProcessor board TU 1+2 MAINS DATA Y/C Input SCART Tuner (Mini jack) PCB1 Power supply board PCB2 A/V board PCB3 Display board PCB7 998Module HD unit complete, incl.
  • Page 4 Fejlbeskrivelse og fejlkoder skal returneres sammen med de udskiftede dele. Brug modulreparationsformularen eller formularen i Retail Order systemet, Udskift modul. EEPROM 6IC6 skal overføres til A/V board i HDR 1, så kundens indstillinger bevares. ServiceTool er påkrævet i flere servicesituationer, f.eks. opdatering af SW.
  • Page 5 Kortslutning og overladning af visse typer lithium-batterier kan forårsage voldsomme eksplosioner. Transport og håndtering Det anbefales: at bruge produktposen ifm. transport af produktet. ikke at flytte HDR 1, når produktet er i gang. Rengøring Se kapitlet “Afsluttende kontrol efter reparation” eller brugervejledningerne.
  • Page 7 Fejltræ BeoVision Ant in Power supply A/V Board 5V SB +12V +40V Ant out Splitter Tuner 2.5V +3.3V 3.3V IF + DEMOD CVBS HD unit Switch Scart CVBS Display Video Encoder Standby processor Timer Record Display board (X1) HD unit complete HD power HD Drive Codec board...
  • Page 8 Fejltræ Fejltræ HDR 1 Kontrollér forbindelse Genetabler Fejlsymptom: Ant out -> TV forbindelse - TV: Fejl - V.Tuner: - HD: Mulige årsager: - Splitter defekt - Splitter-kredsløb på A/V board Udskift A/V board PCB2 Kontrollér forbindelse Genetabler Fejlsymptom: Antenne -> Ant input...
  • Page 9 Fejltræ Fejlsymptom: Strøm tilsluttet Tilslut strøm - TV: Fejl - V.Tuner: Fejl - HD: Fejl Mulige årsager: - Strømforsyning defekt - A/V board defekt Kontrollér sikring Udskift sikring Kontrollér Udskift power forsyningsspænding O200 supply - - - - - - - - PCB1 Power supply (01) Udskift A/V board...
  • Page 10 - - - - - - - - - V.Tuner: Fejl Scart-forbindelse - HD: Fejl Mulige årsager: - Forbindelse HDR 1 – TV-fejl - Strømsvigt - A/V board fejl Kontrollér forsyningsspænding Udskift power supply PCB1 - - - - - - - -...
  • Page 11 Fejltræ Kontrollér HD-status - - - - - - - - Gå ind i menuen HD Vælg kilde “Hard Disc” Vælg kilde “Hard Disc” Vælg kilde “Hard Disc” Vælg kilde “Hard Disc” Udskift A/V board Udskift HD unit Fejlsymptom: - - - - - - - - Module 998 PCB2 - TV:...
  • Page 12 Fejltræ Fejlsymptom: - HDR 1 display - intet eller manglende lys Mulige årsager: - Ingen strøm - Display board fejl Kontrollér, at netspænding er Bekræft, at HDR 1 forbundet og Tilslut fungerer OK tilsluttet netspænding - - - - - - - -...
  • Page 13 Fejltræ Fejlsymptom: - OSD-advarsel Kontrollér, at kabel “The hard disc recorder is overheating Genetabler W6 er OK? please switch it to standby” forbindelse - - - - - - - - - Standby lys = blinker rødt/grønt NTC kabeltilslutning Mulige årsager: - NTC-funktion - NTC PCB defekt - W6 kabel til NTC PCB defekt...
  • Page 15 Justeringer Justeringer og konfiguration Navigation vælg menu Aktivér aktivér den valgte menu Tilbage STOP tilbage til forrige menu Afslut EXIT gå ud af Service Mode Juster skift værd skift værd i eller mode l l l n Billedjusteringer Det er ikke nødvendigt at foretage justeringer i billedjustering. Alle værdier er fabriksindstillede for at opnå...
  • Page 16 Justeringer MENUEN HDR TUNER TUNER SYSTEM LOW TUN RANGE HIGH TUN RANGE LOWER BAND LIMIT UPPER BAND LIMIT VHF-1 CONSTANT VHF-2 CONSTANT UHF CONSTANT TUNER TAKEOVER IF ADJUST AFC STATUS FM SOUND ADJUST CN SOUND LOAD FREQUENCY RESET TO DEFAULT AFC ON AFC er altid tændt ved normal betjening.
  • Page 17 Afsluttende rengøring af produktet. Isolationstest Den enkelte HDR 1 skal isolationstestes, når den har været skilt ad. Foretag testen, når systemet igen er samlet og klar til at blive sendt tilbage til kunden. Der må ikke forekomme overslag i løbet af testproceduren! Gennemfør isolationstesten som følger:...
  • Page 18 Kontrollér, at billede og lyd fungerer korrekt på alle kilder. Rengør produktet Brug aldrig sprit eller andre opløsningsmidler til rengøring af HDR 1. Tør støv af overfladerne med en tør, blød klud. Fedtpletter eller vanskeligt snavs fjernes med en hårdt opvredet, blød og fnugfri klud dyppet i vand tilsat nogle få...
  • Page 19: Service Menu

    Service menu Service menu SERVICE MENU AV BOARD MENU H8 INFORMATION AV BOARD 06 IC3 AP SW 1.0 H8 INFORMATION 06 IC2 IOP SW 22.0 HDR TUNER IC INFORMATION TYPE NO. 4640 CODEC MENU ITEM NO. XXXXXXX SERVICE COUNTERS SERIAL NO. XXXXXXXX PICTURE ADJUSTMENTS ERROR: HDR .
  • Page 20: Service Mode

    Sidste AVL-fejl fra TV- og VAUX-stikkene ERROR:HDR Viser de sidste seks HDR 1-fejl (f.eks. IIC-bus-fejl) og viser dem på skærmen. De sidste fem HDR 1-fejl vises som fejlkoder med måned/dato (fire cifre) i henhold til systemets ur. Den seneste fejl vises øverst. XX-YZ...
  • Page 21 Ved at gendanne brugerindstillingerne, RESTORE USER SETTINGS, vender HDR 1 tilbage til førstegangsopstart. Når RESTORE USER SETTINGS er gennemført, skal HDR 1 sættes på standby og derefter tændes igen. Brugeren bliver bedt om at gå gennem menuen SETUP, da alle indstillinger er indstillet til standardværdier.
  • Page 22 I TUNER SYSTEM er det muligt kun at sætte relevante indstillingssystemer på ON (kun multistandardfjernsyn). Dette gøres for at reducere indstillingstiden. AFC ON/OFF bruges ved justeringer, men kan også være nyttig i andre situationer. AFC er indstillet til ON, når HDR 1 er blevet slukket på hovedkontakten. CN SOUND (ON) / OFF Bruges til at kompensere for forskellige lydmodulationsniveauer fra sendestationer i Kina.
  • Page 23: Codec Menu

    Hvis temperaturen er mellem 53 – 56 °C, vises en advarsel. Det anbefales at slukke for HDR 1 og lade den afkøle. Hvis temperaturen er >57°C, lukker HDR 1 ned, og det er ikke muligt at tænde for den igen før efter en ”afkølingsperiode” på 30 minutter.
  • Page 24 3.10 Codec menu HDD VALUES Indstil optagekvaliteten i Standard Q. og High Q. Indstil værdien for harddiskstørrelse (til fremtidig brug). STANDARD Q. REC QUALITY ca. 45 timer HIGH Q. REC QUALITY ca. 20 timer HDD SIZE(GB) FUTURE USE RESET TO DEFAULT Til fremtidig brug!
  • Page 25: Servicetool

    ServiceTool 3.11 ServiceTool Tænk på følgende, før du slutter ServiceTool til produktet Afbryd netspændingen til produktet. Følg vejledningen i ServiceTool. Indhold i ServiceTool ServiceTool indeholder komplette oplysninger vedrørende: Tilslutning af ServiceTool til produktet. Liste over funktioner, der håndteres af ServiceTool. Vejledning i brug af funktionerne.
  • Page 26 3.12...
  • Page 27: Remove Cover

    Remove cover Remove screws on back TX10 Remove screws on sides TX10 Pull off cover ESD-Mat...
  • Page 28 Replace PCB3, Display board 4.1 Remove cover Pull out front Remove screws TX10 Remove plug 3P01...
  • Page 29 Replace PCB2, A/V board Pull out AV board 4.1 Remove cover Remove screws on back Note: transfer 6IC6 EEPROM TX10 PCB6 App. SW Replace 6IC6: Use IC-pliers Remove plugs (part no. 3629145) SOCKET 2P07 2P04 2P11 2P05 Transfer data from AV Board to 6IC6. Transfer data from AV Board to 6IC6.
  • Page 30 Replace PCB1, Power supply board 4.1 Remove cover Remove plug 1P200 Remove screws TX10 Pull out Power supply board...
  • Page 31 Replace complete HD unit Pull out complete HD unit 4.1 Remove cover Remove plugs Access the CODEC MENU in the Service menu. Use RESTORE RECORDINGS. 2P07 2P04 2P05 2P08 Remove screws and pull off cover TX10 Remove screws TX10...
  • Page 33: Specification Guidelines For Service Use

    Specification guidelines for service use SPECIFICATION GUIDELINES FOR SERVICE USE HDR 1 CTV system *See type survey Cabinet finish Black/Silver Terminal recommended via BeoVision Beo4 Video PAL, SECAM, NTSC colour decoder 80Gb Record and playback Simultaneous Playing time High Q, 20 hours / Standard Q, 45 hours Number of Timer Recordings Max.
  • Page 34: Type Survey

    Type survey Type survey Modification to other TV systems Type Chassis System Market B/G,L/L’,D/K,I B/G,M,D/K,I 4640 Australia, Austria, Belgium, Croatia, Denmark, Finland, 8001699 8001696 Germany, Greece, Holland, Israel, Italy, Kuwait, New Zealand, Norway, Oman, Portugal, Slovenia, Spain, Sweden, Turkey, United Arab Emirates, Indonesia, Malaysia, Singapore, Thailand 4641 B/G,M,D/K,I...
  • Page 35: Wiring Diagram

    Wiring diagram Wiring diagram 6277047 > 6277044 > > 0200 > HD Unit complete (pcb 4 & pcb 5) > > > > > > > Power Supply Board AV BOARD > > Codec Board > > > > > >...
  • Page 36: Available Parts

    Available parts Available parts AVAILABLE PARTS HDR 1 9001 3400482 Top cover, black 3400487 Top cover, silver HDR 1 9002 3112006 Iron chassis, top and bottom 9003 3320224 Wire holder 9004 8410001 Fan incl. pos. nos. 9005, 9006 9005 3938010 Spacer f/fan...
  • Page 38 Bang & Olufsen DK-7600 Struer Denmark Phone +45 96 84 11 22* Fax +45 97 85 39 11 3538021 04-05...
