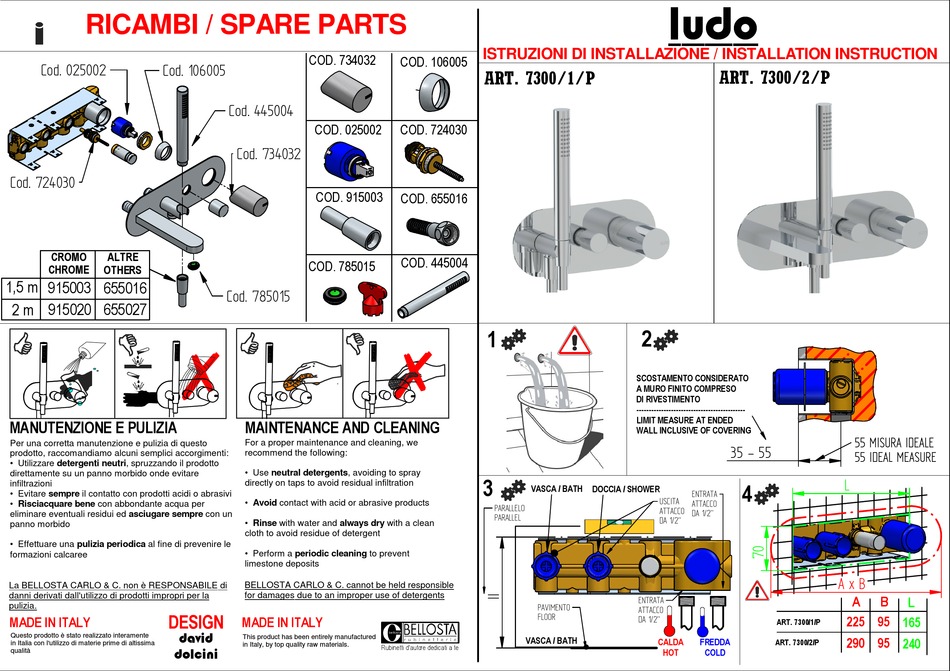

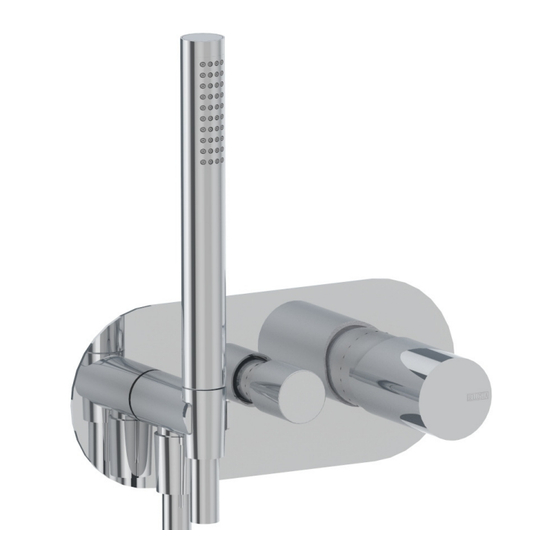

BELLOSTA Ludo 7300/1/P Installation Instruction

RICAMBI / SPARE PARTS
Cod. 025002 Cod. 106005
Cod. 724030
CROMO ALTRE
CHROME
OTHERS
1,5 m 915003
655016
2 m 915020 655027
MANUTENZIONE E PULIZIA
Per una corretta manutenzione e pulizia di questo
prodotto, raccomandiamo alcuni semplici accorgimenti:
• Utilizzare detergenti neutri , spruzzando il prodotto
direttamente su un panno morbido onde evitare
infiltrazioni
• Evitare sempre il contatto con prodotti acidi o abrasivi
• Risciacquare bene con abbondante acqua per
eliminare eventuali residui ed asciugare sempre con un
panno morbido
• Effettuare una pulizia periodica al fine di prevenire le
formazioni calcaree
La BELLOSTA CARLO & C. non è RESPONSABILE di
danni derivati dall'utilizzo di prodotti impropri per la
pulizia.
DESIGN
MADE IN ITALY
Questo prodotto è stato realizzato interamente david
in Italia con l'utilizzo di materie prime di altissima
qualità
dolcini
COD. 734032
COD. 106005
Cod. 445004
COD. 025002 COD. 724030
Cod. 734032
COD. 915003
COD. 655016
COD. 445004
COD. 785015
Cod. 785015

MAINTENANCE AND CLEANING

For a proper maintenance and cleaning, we
recommend the following:
• Use neutral detergents , avoiding to spray
directly on taps to avoid residual infiltration
• Avoid contact with acid or abrasive products
• Rinse with water and always dry with a clean
cloth to avoid residue of detergent
• Perform a periodic cleaning to prevent
limestone deposits
BELLOSTA CARLO & C. cannot be held responsible
for damages due to an improper use of detergents
MADE IN ITALY
This product has been entirely manufactured
in Italy, by top quality raw materials.
Rubinetti d'autore dedicati a te
ISTRUZIONI DI INSTALLAZIONE / INSTALLATION INSTRUCTION
ART. 7300/1/P
2
1
SCOSTAMENTO CONSIDERATO
A MURO FINITO COMPRESO
DI RIVESTIMENTO
--------------------------------------------
LIMIT MEASURE AT ENDED
WALL INCLUSIVE OF COVERING
3
VASCA / BATH
DOCCIA / SHOWER
USCITA
PARALLELO
ATTACCO
PARALLEL
DA 1/2"
ENTRATA
PAVIMENTO
ATTACCO
FLOOR
DA 1/2"
VASCA / BATH
CALDA
l l l l u u u u d d d d o o o o
ART. 7300/2/P
35 - 55
4
ENTRATA
ATTACCO
DA 1/2"
A x B
ART. 7300/1/P
FREDDA ART. 7300/2/P
HOT COLD
55 MISURA IDEALE
55 IDEAL MEASURE
L
A B
L
225 95
165
290 95 240
