Summary of Contents for BETAFPV LiteRadio 3

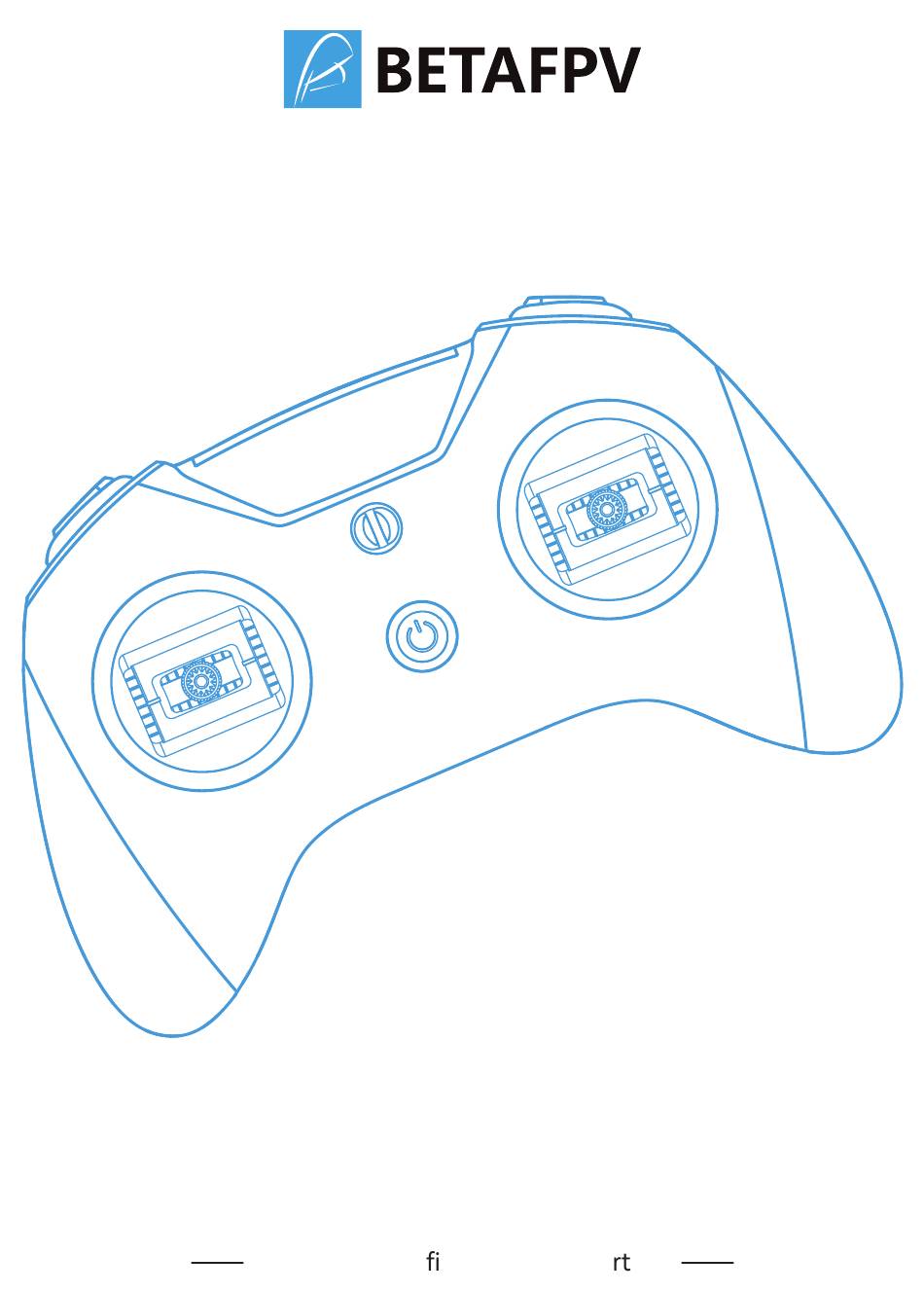

- Page 1 LiteRadio 3 Radio Transmitter BETAFPV Con gurator Suppo ed...

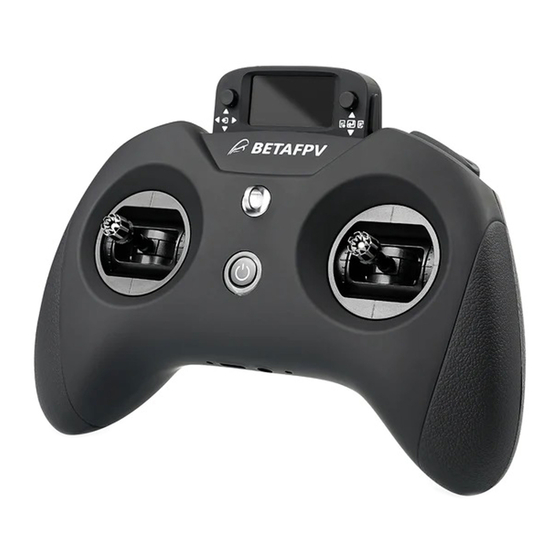

- Page 2 LiteRadio 3 is a remote control radio transmitter designed primarily for RC models, including multicopters, airplanes. It gives you more than you ever thought possible from an ent level 8-channel radio. ● 8 channels in total. ● USB Joystick suppo for most practice simulator.
-
Page 3: Button Functions
Audio Po Type-C Po 1.Button Functions There are three buttons on LiteRadio 3 radio transmitter. ● Power Button: Turn the radio transmitter o /on. ● BIND Button: Enter binding mode after radio transmitter is powered on. ● SETUP Button: Enter joystick calibration mode after radio transmitter is powered 2.Power On/O... -
Page 4: Binding The Receiver
4.Binding the Receiver There are the steps to make the LiteRadio 3 enter binding status. 1. Power on the radio transmitter and wait for its system to load completely. LED ring will be solid blue if done correctly. - Page 5 3. Then the ash color and times of the LED before buzzer alarms will change, according to the tables above. Note: LiteRadio 3 Frsky version only work with D16 ACCST 1.X Frsky protocol. So if you use a Frsky receiver with D16 ACCST 2.X version or ACCESS version, binding will fail.
- Page 6 15 hours. 7.HID Joystick It is the safest and quickest method to get sta ed by using model practice simulator for sta ers. LiteRadio 3 radio transmitter suppo s most of simulators on market with comprehensive con guration. Type-C Data Cable...
-
Page 7: Joystick Calibration
● Install driver from PC automatically, prompt box pops up after successful installation. Then, radio transmitter works as joystick human inte ace device (AKA HID device) normally. Setting up a device We're setting up 'BETAFPV JoyStick'. Bluetooth & other devices Other devices BETAFPV JoyStick User needs to manually install driver if PC doesn't install automatically or installed incorrectly. - Page 8 ● Click the "Connect Radio Controller" button on the top right of the page. How to recognise if your radio transmitter suppo s the BETAFPV Con gurator? Remove the cover on the back of the transmitter and there is a label, comes with "BETAFPV Con gurator Suppo ed".
- Page 9 LiteRadio 3遥控器是一款模型进阶需求的遥控器。BETAFPV LiteRadio系列遥控器从 2020年发布以来，成为深受广大模型爱好者喜欢的手柄遥控器之一。 LiteRadio 3作为该系列中新的成员，将带来更多更新的功能。 ● 支持8通道； ● USB Joystick模式支持绝大部分模型模拟器； ● 支持外接Nano高频头扩展； ● 使用新版本高寿命的电位器摇杆； ● 支持BETAFPV Con gurator上位机调参和升级； ● 提供ExpressLRS 2.4G协议版本，Frsky协议版本供客户选择； ● 内置2000mAh电池，支持USB充电。 LiteRadio 3遥控器正面如下图所示。 拨杆SC 拨杆SB 拨杆SD 拨杆SA 油门摇杆 电源键 指示灯 方向摇杆...
- Page 10 LiteRadio3遥控器背面如下图所示。 NANO高频头接口 SETUP按键 BIND按键 CRSF.po 音频接口 Type-C接口 1.按键功能介绍 遥控器上有3个按键，其功能如下： ● 开机键：长按开机/关机。 ● BIND键：遥控器开机状态，短按后遥控器进入对频模式。 ● SETUP键：遥控器开机状态，短按后遥控器进入摇杆校准模式。 2.开机/关机 ● 关机状态下，长按遥控器电源键3秒，直至听到蜂鸣器发出三声响（do re mi），同时 红色LED灯亮起，然后变成蓝色常亮，遥控器开机成功。 ● 开机状态下，长按遥控器电源键3秒，直到听到蜂鸣器发出三声响（mi re do），同时 红色LED灯快速闪烁，遥控器关机成功。 3.LED提示灯和提示音 遥控器开关按键下有一颗RGB LED提示灯，用于提示遥控器的常见状态。...
- Page 11 指示灯状态 状态说明 解决办法 红色常亮 开机时油门杆不在最低位 将油门杆拨到最低位 红灯快闪 处于对频过程中 等待对频完成 蓝色慢闪 电池电压过低 给遥控器充电 红灯渐变闪烁 充电中 绿灯渐变闪烁 充电完成 遥控器内置了一个蜂鸣器，当它连续重复报警三次时，说明电量过低，需要给遥控器充 电。 4.遥控器绑定接收机 在开机状态下，按下遥控器底部的BIND按键，遥控器将进入绑定状态，该过程为持续 5秒的红灯闪烁，待停止闪烁后，绑定过程结束。 1. 遥控器开机，确保LED灯环处于蓝色常亮； 2. 按一下遥控器底部的BIND按键，遥控器正面的电源按键灯会呈现红色闪烁，此时遥控 器进入时间为5秒的对频状态； 3. 接收机进入对频状态，与遥控器对频； 4. 5秒之后遥控器自动退出对频状态，检查遥控器是否对上接收机；如果没有，请重复 上面第二步操作。 5.遥控器协议查看与切换 注意：内置协议切换只适用于Frsky协议遥控器。ExpressLRS协议遥控器，内置协议不 可以切换。 关机状态下，按电源键开机，在BB响发出声音之前，可以看到LED闪烁，闪烁颜色及次 数代表当前发射模块及协议版本，具体如下：...
- Page 12 内置 Frsky D16 LBT（ACCST 1.X 版本） 红灯闪烁三次 内置 Frsky D8 红灯闪烁四次 内置 Futaba S-FHSS 紫灯快速闪烁三次 内置发射模块关闭，外置发射模块开启 ExpressLRS协议遥控器 灯光颜色及闪烁次数 发射模块及协议版本 红灯闪烁一次 内置 ELRS 紫灯快速闪烁三次 内置发射模块关闭，外置发射模块开启 如何切换协议： 在关机状态下，先按住遥控器底部的BIND按键，同时按电源键开机，此时LED灯颜色和 闪烁次数将发生变化，LED灯闪烁完毕协议即切换成功，其闪烁次数表示下次开机的协 议版本。 注意：LiteRadio 3 Frsky版本只能够支持D16 ACCST 1.X版本的协议。如果使用Frsky官方接收机，且 该接收机为D16 ACCST 2.X或者ACCESS协议，则无法对频连接使用。 6.低电量警报及充电 遥控器已经内置了2000mAh的电池，无需再外接电池。蓝灯慢闪烁，蜂鸣器连续响起， 表示遥控器电池电量较低，需要重新充电。充电方式如下： ● 关闭遥控器； ● 使用USB线连接遥控器和适配器（5V输出的适配器即可，例如手机充电器）； ● 红灯渐变闪烁，表示正在充电中；绿灯渐变闪烁，表示充电结束。...
- Page 13 输出5伏 Type-C数据线 电池充满，可以连续使用 15小时左右； 电池充满，关机放置，可以保证 30天电池电量仍保持在80%左右。 7.HID Joystick模式使用 在连接个人电脑后， LiteRadio 3遥控器可作为USB游戏手柄使用，可以用来练习模型模 拟器。具体步骤如下： Type-C数据线 ● 遥控器关机； ● 使用一根USB数据线连接遥控器和PC电脑，遥控器LED变为红色或者绿色渐变闪烁；...
- Page 14 ● PC会自动安装驱动，驱动安装成功后弹出提示框，说明电脑已经成功识别到此遥控器 并可以正常使用。 若无法正常识别出遥控器，则可能是电脑没有自动安装驱动，或者识别了错误的驱动程 序，需要重新安装驱动。 注意：遥控器开机状态下连接到电脑，USB口无信号输出，无法使用Joystick功能。 8.摇杆校准 遥控器在使用一段时间之后，例如摇杆受到较重的物理撞击，可能会出现摇杆值发生偏 移的情况。这个时候可以通过校准摇杆值，确保其摇杆值处于中位。 ● 在开机状态下，按一下遥控器背面的SETUP按键，待听到蜂鸣器持续的发出滴滴声 （2声），同时红色LED快速闪烁（每次闪烁两下），表示进入校准模式。 ● 将两边的摇杆都移动至中间位置，再次按一下SETUP按键，待蜂鸣器持续发出滴滴滴 声（3声），同时红色LED灯快速闪烁（每次闪烁两下），表示摇杆中值已经校准完毕， 并进入边界值校准。 ● 拨到摇杆，使其环绕摇杆边界缓慢转动两圈（逆时针/顺时针都可以），接着再次按一 下SETUP按键，再听到蜂鸣器发出一声长时间滴声（大概3秒），且红色LED灯停止闪 烁，表示摇杆校准完毕。...
- Page 15 BETAFPV Con gurator可以用来对飞控或者遥控器进行参数配置，固件升级。 下载地址：https://github.com/BETAFPV/BETAFPV_Con gurator/releases 如何进入遥控器参数配置页面： ● 遥控器关机； ● 用USB数据线将遥控器连接到电脑，LED灯红色或者绿色渐变闪烁，遥控器被识别为 HID设备； ● 打开BETAFPV Con gurator，切换到遥控器配置程序页面； ● 点击右上角“连接遥控器”按钮，进入遥控器参数设置页面。 注意：遥控器开机状态下连接到电脑，USB口无信号输出，无法使用BETAFPV Con gurator。 可以进行的配置内容包括： ● 切换摇杆模式（即日本手、美国手）； ● 射频模块的配置（开启关闭内置、外置射频模块）； ● ExpressLRS系统参数配置（射频模块为ExpressLRS系统时有效）； ● 各通道的混控，微调等切换。 如何判断手里的遥控器是否支持BETAFPV Con gurator上位机调参？ ● 取下遥控器的Micro接口后盖，可以看到有一张铭牌，上面写着BETAFPV Con gurator Suppo ed。 注意：老版本遥控器无法使用BETAFPV Con gurator上位机调参。...
