Summary of Contents for FOSSIBOT F2400

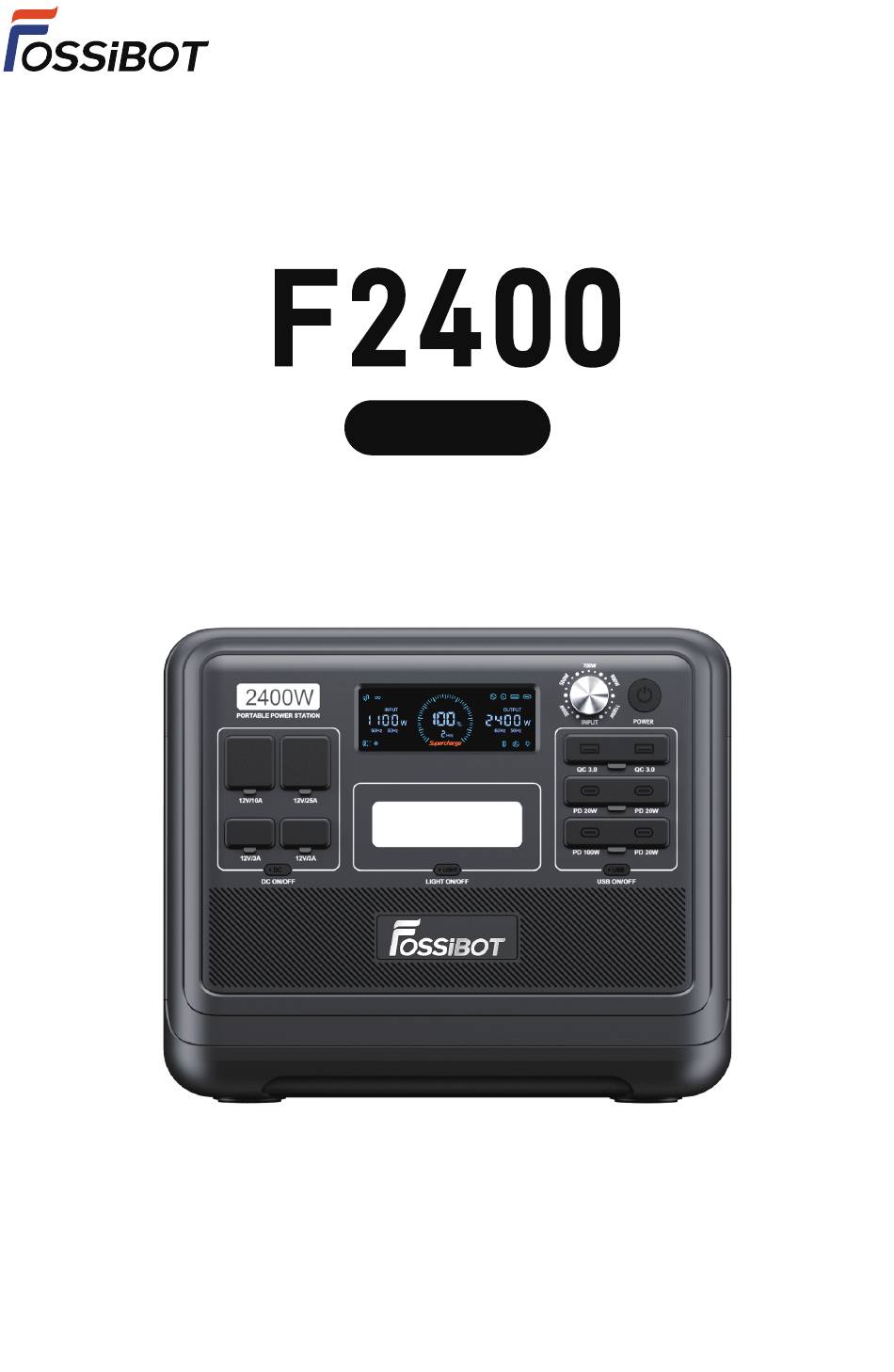

- Page 1 User Manual Company official website: https://www.fossibot.com Technical service email: fossibotpower@fossibot.com...
- Page 2 4.Please store or use this product out of the reach of children, otherwise the product may be dropped or collided and may cause bodily iniury to children. 5.Please use our original accessories, and F2400 will not guarantee the defec- tive products caused by the use of non-original accessories.
-
Page 3: Table Of Contents
Contents Packing List Product Introduction Button Function Introduction Introduction of Display Interface UPS Mode Connection of Solar Panels Car Charging Use of the Fan Cover Product Specifications Battery Specifications Troubleshooting table Warranty OUTLET TYPE: AC OUTPUT US/JP 220V 100V~120V 230V 220V~240V 220V 50Hz... -
Page 4: Packing List

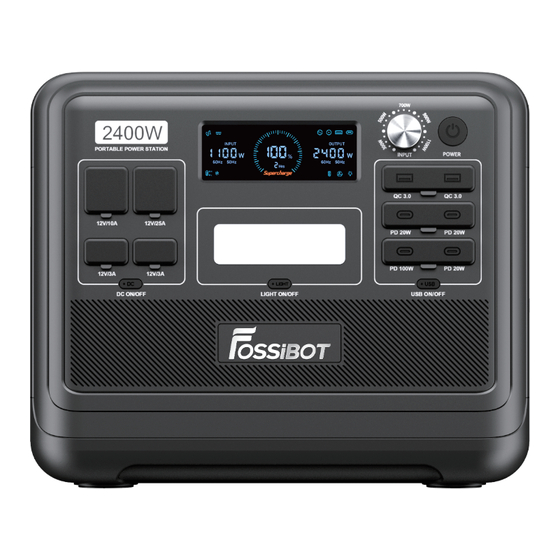

Packing list Portable Car Charging AC Cable Anderson to MC4 User Manual Power Station Cable Product Introduction This product is a 2048Wh large-capacity 2400W high-power portable power station supplied with 2-hour high-speed charging, using a lithiumiron phosphate battery with extremely high safety performance. lt can be used as a backup power supply in the event of a sudden- power failure or a disaster, or used for camping and living power in a camper, and can also provide power for various power tools regardless... -
Page 5: Button Function Introduction
Button Function Introduction 700W Power ON/OFF Button PORTABLE POWER STATION Input POWER Regulator LED Light Button QC 3.0 QC 3.0 (Switch to different mode) 12V/10A 12V/25A PD 20W PD 20W PD 100W PD 20W 12V/3A 12V/3A USB ON/OFF Button DC ON/OFF LIGHT ON/OFF USB ON/OFF DC ON/OFF Button... - Page 6 DC ON/OFF Button Instructions: Short press the DC button to turn on the DC output port, and short press it again to turn it off. output Cigarette port 12V/10A 12V/25A LCD Screen Display the product's battery level and usage status tips. Input Power Knob When the product is connected to the AC mains for charging, the power can be adjusted according to the actual input voltage.The clockwise rotation...
- Page 7 Anderson Port Connect the solar panel using the Anderson to MC4 cable. 1.The input of the solar panel can be up to 500W and the maximum voltage is 50V. 2. lf the equipment is damaged by exceeding the maximum voltage, it is outside the scope of warranty.
-
Page 8: Introduction Of Display Interface
Introduction of Display Interface Remain Using/ Input Power PD Output DC (12V) Output in Total Recharging Time USB Output Cigar Lighter (12V) Output Output Power Fan Status in Total High/Low Connected to the XT60 (12V) Output LED Light Temperature Protection AC Mains Battery Level AC Output... -
Page 9: Ups Mode
UPS Mode UPS Feature This product has a bypass mode, which can output directly from AC mains without going through the battery. In the UPS state, when the AC input power of the commercial power is cut off due to a power failure, it can automatically switch to the product battery power supply within about 8 milliseconds to ensure the AC outout. -
Page 10: Connection Of Solar Panels
Connection of Solar Panels The company's products can be connected to solar panels and can be charged through the solar panels. The power of the solar panel is 500W, and can fully charge the product within 5 hours. (The input of the solar panel can be maximum 500W, maximum voltage 50V) ※The charging power of the solar panel is determined according to the weather and other conditions. -
Page 11: Car Charging
Car Charging This product uses the ACC charging cable, which can be used for mobile charging by the cigarette lighter (Accessory: hereinafter referred to as ACC) in the car. Before using the product, whether it is charging or discharging, you must open the fan covers on both sides at the same time to prevent the product from being over heated and damaging the product. -
Page 12: Use Of The Fan Cover
Use of Fan Covers 700W PORTABLE POWER STATION Input POWER Regulator Left fan cover Right fan cover QC 3.0 QC 3.0 12V/10A 12V/25A PD 20W PD 20W PD 100W PD 20W 12V/3A 12V/3A DC ON/OFF LIGHT ON/OFF USB ON/OFF Before operating the product, whether it is charging or discharging you must open the fan covers on both sides at the same time to prevent the product from over heating and causing the product to stop working or enter a protec- tion state. -
Page 13: Product Specifications
Product Specifications F2400 Portable Power Station ℃ 3500 Times Battery Specifications... -
Page 14: Troubleshooting Table
Troubleshooting... -
Page 15: Warranty
Product specifications and features are sometimes changed without prior notice. Please refer to our updated guideline on our website below. Manufacturer: Shenzhen Qichang Intelligent Technology Co., Ltd. Address: China - Shenzhen Technical service email: fossibotpower@fossibot.com Company official website: https://www.fossibot.com... - Page 16 取扱説明書 会社のウェブサイ ト： https： //www.fossibot.com 技術サービスの電子メール： fossibotpower＠fossibot.com...
- Page 17 取扱上のご注意 1． 高温多湿や水濡れ·直射日光を避け、 火気の近く で使用しないでください。 2． 分解や改造は故障や発火の原因となりますので、 絶対にしないでください。 3． 処分は各自治体などが定める方法に基づいて、 廃棄·回収してください。 4． 落下や強い衛撃を与えないようご注意ください。 5． 小さなお子様の手の届かない安全な場所で、 保管·使用してください。 6． 付属品は弊社純正品をご使用ください。 純正品以外の使用による不具合は保証の 対象外となる場合が有ります。 7． 作動中は左右ファンのカバーを開けたままにしてください。 8． 製品を使用しない場合は本体電源をOFFにし、 電源ケーブルを抜いてください。 高 温多湿を避け、 直射日光の当たらない場所で保管してください。 9． 長期間保管する場合は、 3ヶ月に一度、 フル充電から0％まで消費し、 再度50％程度 に充電して保管してください。 10． 製品本体や付属ケーブル、 接続するデバイスに破損や不良の疑いがある場合は、 故障の原因となりますので使用しないでください。 11． 車内や野外の倉庫など、 極端に高·低温となる場所に長時間保管しないでくださ い。...
- Page 18 目次 パッケージ内容物 製品概要 各部の機能と名称 LEDパネルの表示内容 UPSモード ソーラーパネルの接続 ACC からの充電 ファンカバーの使用 製品仕様 トラブルシューティング 保証書 アウトレットタイプ：AC出力 US/JP 220V 100V~120V 230V 220V~240V 220V 50Hz 50/60Hz 50Hz 50Hz 60Hz...
- Page 19 パッケージ 内容物 ポータブル シガーライタ AC電源ケ MC4 アン 取扱説明書 電源本体 ーアダプター ーブル ダーソン (本書) 製品概要 本製品は2048Wh大容量で2400W高出力のポータブル電源です。2時間高速充 電できます。安全性の優れたリン酸鉄リチウム電池を使用しています。 突然の停電や災害時の予備電源として使用したり、キャンプやキャンプ車内 の生活電源として使用したり、各種電動工具の電源として使用したりするこ とができます。 2400Wの高出力で正弦波交流出力です。乾燥機、電子レンジ、冷蔵庫、電気 調理器及びオーブンなどの高出力家電製品にも給電でき、パソコンなどの他 の電子機器にも給電できます。 家庭用電源コンセントで1100Wの極速充電により2時間以内に0-100%の充電 が完了し、入力電圧周波数50 Hz/60 Hzは適応的に切り替えたり、手動で切り 替えたりすることができます。また、太陽電池パネルにも対応しており、最 大入力電力は500Wで屋外や自宅で電源を切っても充電できます。...
- Page 20 各部の機能と名称 電源ボタン 700W PORTABLE POWER STATION Input POWER Regulator LED ライトボタン QC 3.0 QC 3.0 USB ポートボタン 12V/10A 12V/25A PD 20W PD 20W PD 100W PD 20W 12V/3A 12V/3A DCポートボタン DC ON/OFF LIGHT ON/OFF USB ON/OFF LCDパネル 入力電力切り替えスイッチ 冷却吸/排気口 ACポートボタン (50/60Hz 手動切替えボタン) ソーラーパネル入力...
- Page 21 USBボタン USBボタンを押してUSB·USB急速充電·Type-Cの各ポートをON/OFFします。 接続デバイスが満充電になるか、ケーブルが外されると自動的に各ポートの出 力はOFFになります。 USB-A x2 TYPE-C x 3 TYPE-C x 1 QC 3.0 PD-20W PD-100W DCボタン DCボタンを押してDC出力の各ポートをON/OFFにします。 DC入力 x2 XT60 x1 シガーライター 12V/10A 12V/25A LCDパネル 製品本体の状態が表示されます。一定時間何も操作をしないとLEDパネルの 輝度が下がり、しばらく経過すると本体の電源がOFFになりLEDパネルの表 示も消えます。 入力電力切り替えノブ 充電時には、実際の使用場面に応じて入力電力を段階的に調整できます。 反時計回りに回すと入力電力が小さくなります。供給電圧が不足すると充 電できない原因となりますので、この時は入力電力を下げる必要がありま す。 冷却吸／排気口 本体の温度が一定温度まで上がると自動的に冷却ファンが回ります。製品 の使用中は冷却吸/排気口を塞がないように、30cm程度付近に物を置かない でください。 作動中は左右ファンのカバーを開けたままにしてください。...
- Page 22 ACポートボタン（AC出カポートの電気負荷電力合計≤2400W） ACポートポタンを押してACコンセントをON/OFFにします。ポートがONの 状態でACポートボタンを長押しすると、警告音が鳴りLEDパネルの「 50/60Hz」表示が点減します。ACポートボタンを押して周波数を切り替える と、数秒後に点滅表示が点灯に変わり設定が保存されます。 アンダーソンコネクタ 付属のアンダーソンMC4変換ケーブルを使用してソーラーパネルを接続 しま す。 1．ソーラーバネルの最大入力電力は500Wで、最大電圧は50Vです。 2．最大電圧を超えるソーラーパネルを使用して発生した不具合は、保証対象外となる場合があ ります。 AC入力 ご家庭のコンセントなどから1100Wで急速充電します。0～100％まで 2時間 以内でフル充電ができます。 ※ 本体の充電は壁などのコンセントに直接接続し、延長ケーブルやケーブルタップなどで複数 のデバイスと同時に接続しないでください。 ※ ケーブルタップタコ足配線などで複数のデバイスと同時に充電すると、大電力が流れケーブ ルの破損や発火の恐れが有ります。 ※ 本体の充電中に同じコンセントから、他のデバイスを使用しないでください。一般家庭のコ ンセントは同じ配線から最大1500Wを超えると安全ブレーカーが動作します。 過負荷保護解除ボタン 雷や電力供給装置の不安定によりAC入力に大電量が入力された場合、 本体 保護の為過負荷保護機能（ ブレーカー）が動作しAC入力ポートが 遮断され ます。 ※下記手順に従って本体のAC入力を復帰してください。 1） ブレーカーが動作すると、AC入力（充電）してもLCDネルの「lnput」が0のままとなりま す。 2）各部に異常が無いか確認して、本体電源を入れます。 3）過負荷保護解除ボタンを押し、AC入力を復帰させます。...
- Page 23 LCDパネルの表示内容 残り使用時間 入力総電力 PD3.0出力 DC(12V)出力 冷却ファン 出力総電力 USB出力 シガーライター （12V） 出力 高温・低温保護 LEDライ ト AC入力 XT60(12V)出力 バッテリー残量 AC出力 ソーラーパネル入力 バッテリー プログレスバー パネル表示の内容表示に関するご注意 このアイコンが点灯したら、通気口がふさがれていないか確認 して ください。 このアイコンが点灯したら、本体の温度が適正範囲を超えています。本 体の電源を切り、室内などで適正な温度になるまで置いてください。 AC入力（充電）中にこのアイコンが点灯します。 出力中にこのアイコンが点灯します。...
- Page 24 UPSモード 本製品は本体100％の充電状態でAC入力からの電力を、バッテリーを経由せ ずに直接AC出力する機能を搭載しています。 この状態で停電などにより本体への電力AC入力が遮断されると、すぐに本体 バッテリーのAC出力へ自動的に切り替わります。 自動切替機能 下の図のように壁などのコンセントとデバイスの間に本製品を接続し、本体電源をON にします。デバイスの電源をONにすると自動切替機能がスタンバイします。この状態 で停電などで電源が遮断されると、自動的に製品の内部電源に切り替わります。 ※ UPSモデルの場合、 AC出力できる最大電力は1100W以下です。 " " ※ UPSモデルでAC出力は1100Wを超えると、 AC出力アイコンは点滅して過負荷を警告 " " します。...
- Page 25 ソーラーパネルの接続 弊社純正ソーラーパネル(別売)を接続して、電源のない場所でも本体を 充電できます。 弊社2枚の純正ソーラーパネルを直列接続して最大約500Wで本体を充 電できます。最短約5時間でフル充電が可能です。(ソーラーパネル入力 は最大500W。(最大電圧：50Vまで可能)。 ※ 天候などの条件による。 ※ 50Vを超えると本体に不具合が発生し、保証対象外となる場合があります。 ソーラーパネル接続図 1枚接続 本体側面入力ポート AC入力 アンダーソン 本体 アンダーソン転MC4 ソーラーパネル (アクセサリに含まず) 2枚直列接続 本体側面入力ポート AC入力 アンダーソン 本体 アンダーソン転MC4 ソーラーパネル ソーラーパネル (アクセサリに含まず) (アクセサリに含まず)
- Page 26 ACC（車載アクセサリ）からの充電 本製品はACC充電ケーブルを使用して、車のACC（アクセサリ電源：以下 ACC）から走行充電が可能です。 本体の電源をONにしてACC充電ケーブル で車のACCと、本体側面のソーラーパネルコネクタを繋ぎます。車のエンジ ンをかけACCから電力が供給されると、本体LEDパネルに入力電力が表示さ れます。 ※ ACCからの充電は車のエンジンをかけた状態で行ってください。エンジンをかけずに充電 すると、バッテリー上がりの原因となります。 ※ ACCは通常90～120W程度の低電力なので、充電に時間がかかります。大容量の充電には、 コンセントなどの安定した入力をお勧めします。 AC入力 アンダーソン 本体 車用充電ケーブル...
- Page 27 ファンカバーの使用 700W PORTABLE POWER STATION Input 左ファンカバー 右ファンカバー POWER Regulator QC 3.0 QC 3.0 12V/10A 12V/25A PD 20W PD 20W PD 100W PD 20W 12V/3A 12V/3A DC ON/OFF LIGHT ON/OFF USB ON/OFF デバイスを使用する前に、充電中または放電中に、両側のファンカバー を必 ず開けて下さい！閉めたまま使うと過熱による機体の不具合が発生 しますの でご注意ください。...
- Page 28 製品仕様 2400Wポータブル電源 製品名称 電池種類 40135リン酸鉄リチウム電池 製品サイズ L*W*H=386X284X321mm 製品重量 22.0kg バッテリー容量 2048Wh AC入力：100～120V50/60Hz定格1100W AC入力 MPPT入力：11.5～50V20A以下最大500Wまで 100-120V～50/60Hz（自動切替）定格2400W純正弦波 AC出力 過負荷·短絡保護機能搭載 USB QC3.0 18 W急速充電口 x2 Type-Cポート TYPE-C-A(PD 20W) x3 Type-Cポート TYPE-C-B(PD 100W) x1(PD3.0) DCポート 12V/3A x2 XT-60出力 12V/25A 12V/10A シガーソケット出力 ＜500uA シャットダウン電流 -10～40℃ 動作温度...
- Page 29 トラブルシューティング 現象 原因 対処方法 1.設備を撤去してください。 2.過負荷プロテクターが弾んでいるかどうか 出力オーバーや を確認し、弾んでいる場合は、過負荷保護ボ 過負荷アイコンの ショートによる タンを押した後AC出力ボタンを押します。 点滅、ブザー 3.過負荷保護器が弾かない場合は、AC出力を 押し、出力機能を復元します。 デバイスを全て外し、本体電源を切り、適正 出力オーバーや 温度警告アイコン 温度になるまでお待ちください。 ショートによる の点滅、ブザー ケーブルの接続状態、電源の通電を確認して ケーブルの接続不良 ください。 1.電源を切り、すべてのポートのケーブルを 抜きます。 充電できない 2.各パーツに異常がないことを確認してから 過負荷保護機能が作動 電源を入れます。 3.弾んだ過負荷保護ボタンを押し、AC入力を 回復させます。...
- Page 30 保証書 本製品はご購入日から24ヶ月間の保証サービスを提供します。 通常の使用範囲で製品の品質に問題が発生した場合に保証を提供します。 製品の購入後本書とレシートなど購入履歴の分かる物を一緒に保管し、 保証を受ける場合弊社のご 依積に応じてご提出ください。 保証書の破損·改造などの不正が確認された場合、 および、 保証書に販売店印がない場合や購入履 歴が確認できない場合は、 保証対象とならない場合が有ります。 適切な使用範囲から逸れた状況での使用による損傷は保証されません。 保証の範囲は弊社が定めた内容に準拠します。 保証の範囲内と認められた場合でも、 弊社が認める同等機能の製品への交換や、 返金で対応する場 合が有ります。 保証が適用され無い場合の送料を含む修理費用は、 お客様の負担となる場合が有ります。 製品の仕様や機能は予告なしに変更される場合が有ります。 メーカー： 深セン啓昌インテリジェン トテクノロジー株式会社 住所： 中国-深セン 技術サービスの電子メール： fossibotpower＠fossibot.com 会社のウェブサイ ト： https： //www.fossibot.com...
- Page 32 www.fossibot.com...
