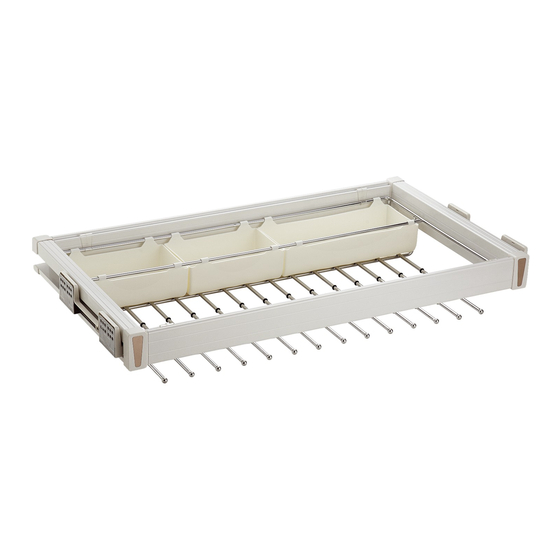

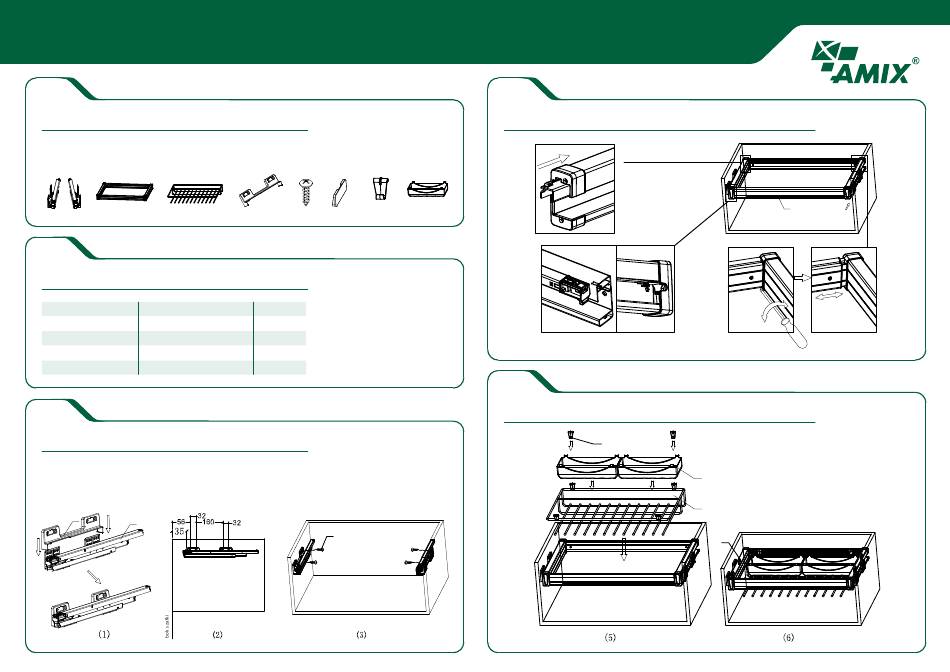

EX005 - Schemat montażu
1.
Lista komponentów:
A
B
C
1 komplet
1 szt.
1 szt.
2.
Specyfikacja i odpowiednia szerokość szafki:
W*D*H (mm)
szerokość szafki (mm)
564x470x160 mm
564-664mm
664x470x160 mm
664-764mm
764x470x160 mm
764-864mm
864x470x160 mm
864-964mm
3.
Wskazówki montażowe:
(1) załóż osłony na prowadnice
(2) wywierć otwory w bocznej ściance
(3) utrzymuj prowadnice w pozycji poziomej
D
A
D
E
F
G
H
2 szt.
8 szt.
4 szt.
4 szt.
n szt.
n (szt.)
3
2
2
2
E
4.
Dopasuj ramę do prowadnic i wyreguluj szerokość:
wepnij górny zaczep w tylną część
prowadnicy w otwór w ramie
wepnij biały plastik w przedni otwór ramy
5.
Wskazówki montażowe:
G
B
regulacja
przykręcanie
poluzowanie
H
(5) wepnij zaczepy G w kosz C, włóż plastikowe
kosze, zawieś w ramie
C
(6) zamocuj zaślepki F na osłonach prowadnic D
F
