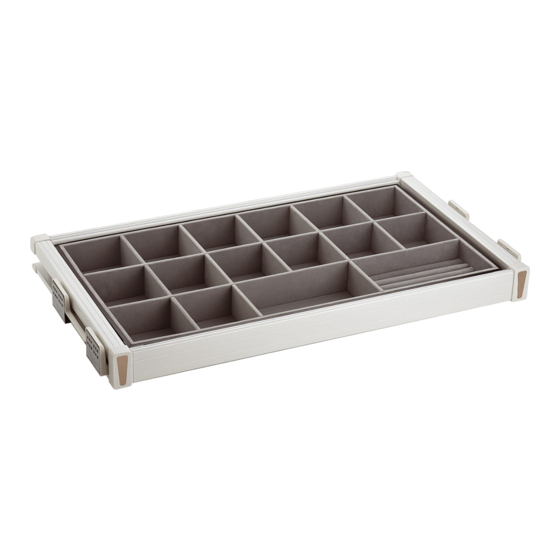

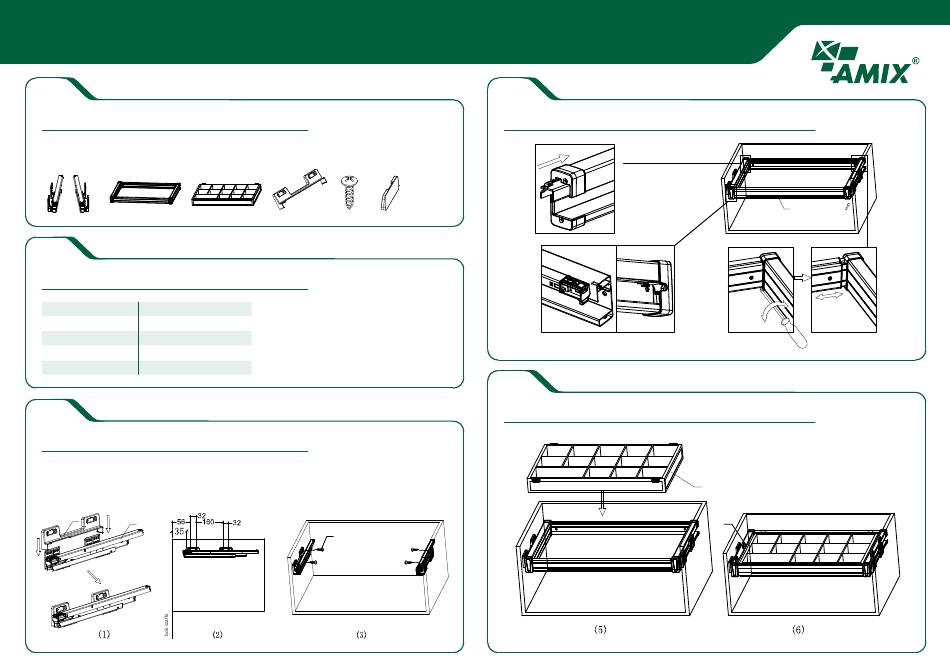

EX006 - Schemat montażu
1.
Lista komponentów:
A
B
1 komplet
1 szt.
2.
Specyfikacja i odpowiednia szerokość szafki:
W*D*H (mm)
szerokość szafki (mm)
564x470x80 mm
564-664mm
664x470x80 mm
664-764mm
764x470x80 mm
764-864mm
864x470x80 mm
864-964mm
3.
Wskazówki montażowe:
(1) załóż osłony na prowadnice
(2) wywierć otwory w bocznej ściance
(3) utrzymuj prowadnice w pozycji poziomej
D
A
C
D
E
F
1 szt.
2 szt.
8 szt.
4 szt.
E
4.
Dopasuj ramę do prowadnic i wyreguluj szerokość:
wepnij górny zaczep w tylną część
prowadnicy w otwór w ramie
wepnij biały plastik w przedni otwór ramy
5.
Wskazówki montażowe:
B
regulacja
przykręcanie
poluzowanie
(5) umieść półkę dekoracyjną C w ramie
(6) zamocuj zaślepki F na osłonach
C
prowadnicy D
F
