1) DESCRIZIONE GENERALE

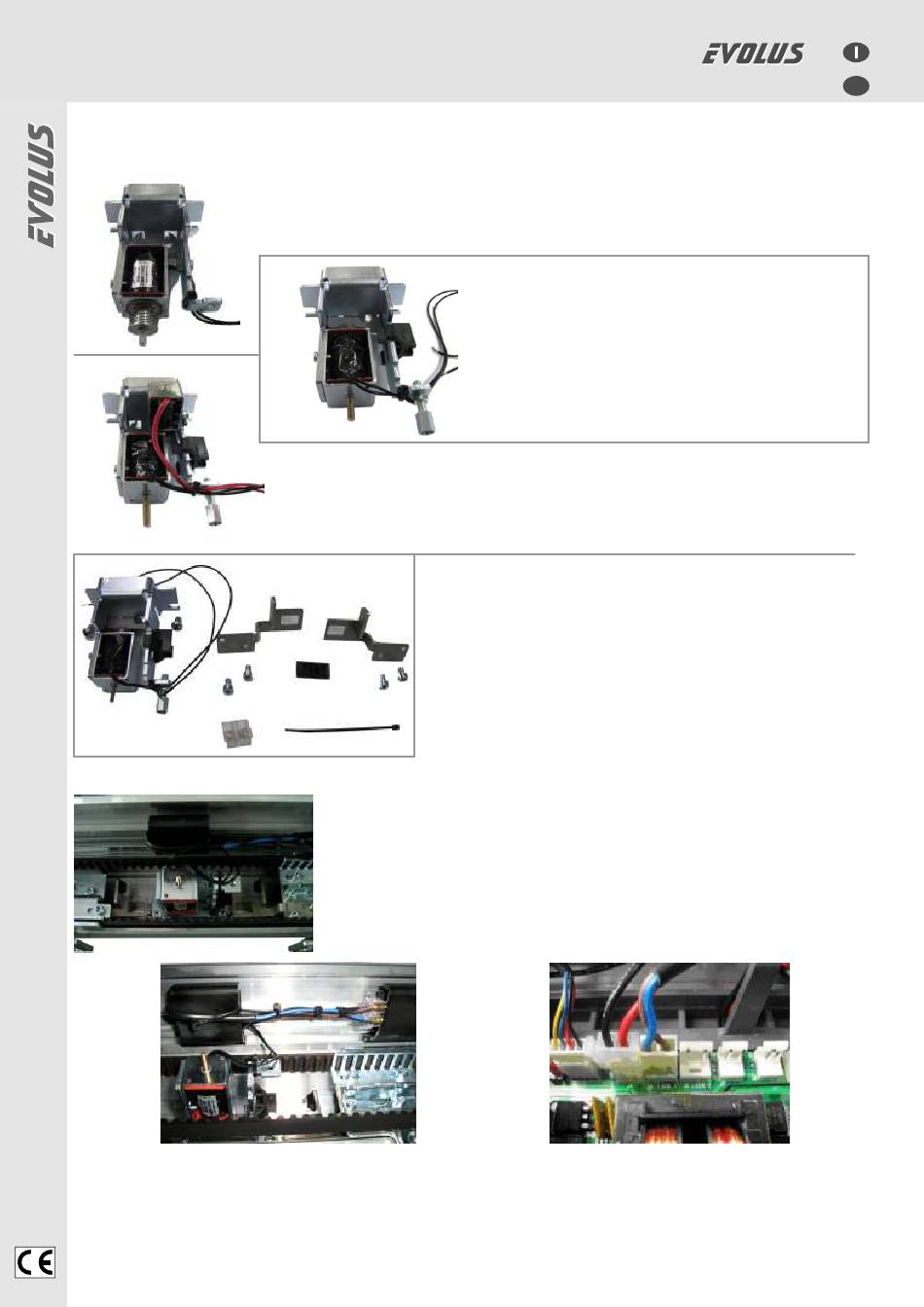

L'elettroblocco per l'automazione EVOLUS è disponibile in 3 modelli, che si differenziano fra di loro per il comportamento in
mancanza di alimentazione.
2) POSIZIONAMENTO e COLLEGAMENTO ELETTRICO
Nel kit elettroblocco viene fornito il cavo di alimentazione, il quale da un lato si presenta con i due conduttori che andranno collegati ai
fili di uscita del solenoide dell'elettroblocco mediante gli appositi morsetti, dall'altro termina con una connessione che andrà inserita
nel connettore LOCK1 a bordo della centralina elettronica dell'operatore Evolus.
Nel caso dell'elettroblocco bistabile EV-EBSBIS sarà presente un secondo cavo di alimentazione, che andrà collegato ai cavi del
solenoide secondario (LOCK2) dell'elettroblocco da un lato e all'uscita LOCK 2 della centralina elettronica dall'altro lato dove è
presente il connettore.
a) FAIL SAFE "EV-EBSFSA"
In caso di mancanza di alimentazione, sia della tensione di rete che della batteria di emergenza,
l'elettroblocco libera le ante, che possono quindi essere spostate manualmente.
c) BISTABILE "EBSBIS"
In caso di mancanza di alimentazione, sia della tensione di rete che della batteria di emergenza,
lo stato dell'elettroblocco rimane nella posizione in cui si trova.
Quindi le ante sono libere se l'elettroblocco non era attivato, oppure restano bloccate se
l'elettroblocco era inserito.
Le quote di fissaggio dell'elettroblocco sull'automazione sono specificate nel Manuale di
installazione dell'operatore EVOLUS Rel.1.6 (Paragrafo 2.3).
L'elettroblocco è fissato all'automazione mediante 2 viti M6 X 10 sui dadi M6, che si trovano
nell'apposita cava inferiore della traversa.
I carrelli di scorrimento devono essere regolati in modo che, nella posizione di chiusura
delle ante, la leva dell'elettroblocco possa agganciare la staffa del carrello e mantenere le
ante bloccate.
b) FAIL SECURE "EV-EBSFSE"
In caso di mancanza di alimentazione, sia della tensione di rete
che della batteria di emergenza, l'elettroblocco mantiene le
ante bloccate.
Gli elettroblocchi sono forniti in Kit, che comprende le staffe di
aggancio e gli accessori di fissaggio.
ELETTROBLOCCO-SLIM - ITA/GB - Rel.1.0 - 03/2010 - CD0530_R2
