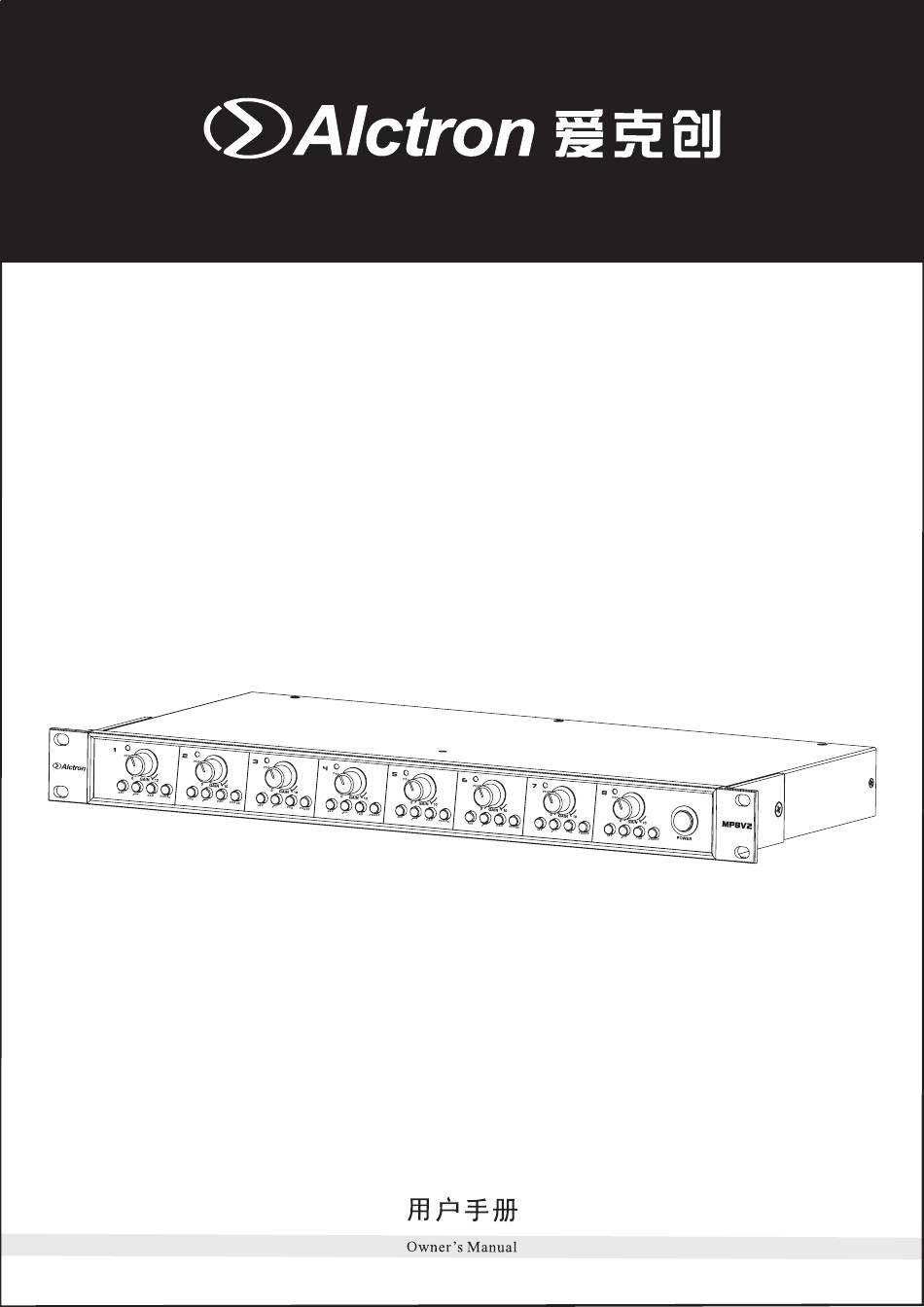

- Page 1 MP8V2 8 通道话筒放大器 8-channel Mic Amplifier...

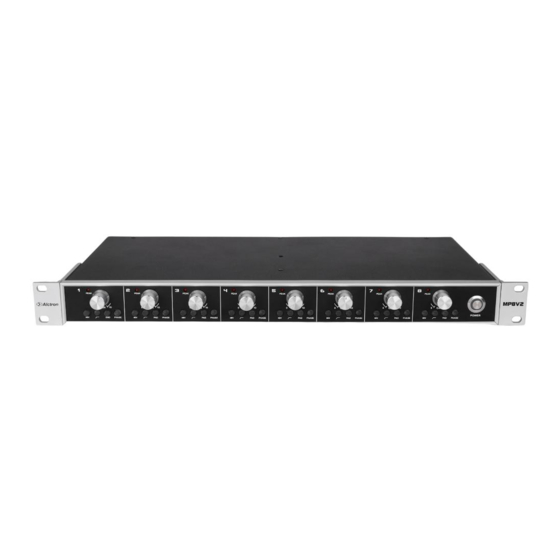

- Page 2 MP8V2 an 8-channel mic amplifier allows you connecting 8 mics at the same time. It has 8 totally independent high quality preamps in one unit. Mic amplifier amplifies each channel signal carefully and natural. Combines with unique circuit to amplifier ensures output signal more purity and clear. It features 48V phantom power, low cut, pad and phase button in each channel.
- Page 3 APPLICATION Active speaker Console Electronic guitar (If you use condenser mic, NOTE：8-channel can be used at the same time. it should use 3-pin XLR) Audio input Connector: XLR/6.35mm combo Connector type: balanced Min impedance: 2Kohms Peak input level: +5dB Gain control range: 30dB peak Amplification: 60dB...
- Page 4 MP8V2是一款八通道麦克风放大器，能同时连接八个麦克风。每个通道都带有一个完全独立状态的高质量 放大器。每路放大器都精细自然的放大输入的信号。结合独特的电子线路设计，对声音放大优化处理，让 输出音质更加清晰自然。每个通道都带有48V幻想电源，低切，衰减和相位转换按钮。其XLR/6.35mm二合 一的接口，无论您在录音室还是舞台表演都能选择适合的运行设备。 PEAK PEAK PEAK PEAK PEAK PEAK PEAK PEAK PHASE PHASE PHASE PHASE PHASE PHASE PHASE PHASE 1、POWER：打开或者关闭设备。当您打开设备的时候亮起蓝色指示灯。 2、GAIN：调节输入的增益大小。顺时针旋转增大输入信号的增益。 3、PHASE：按下此开关，相位反转180°。当按下此开关的时候亮起白色的指示灯。 4、PAD：按下此开关，输入信号衰减15dB。当按下此开关的时候亮起蓝色的指示灯。 5、LOW CUT：低切按钮能够在信号为50hz进行6dB 的低频滚降，以避免不必要的低频噪音。当按下此开关 的时候亮起绿色的指示灯。 6、48V： 48V幻象电源开关。 按下此按钮给设备提供48V幻象电源。 当按下此开关的时候亮起红色的指示灯。 7、PEAK： 峰值信号指示灯，当信号过载的时候亮起红色的指示灯，此时您应该把音量调小避免信号失真。 8、MIC/INST：6.35mm,XLR二合一接口，连接话筒或者高阻抗乐器。 9、OUTPUTS：6.35mm输入接口，连接调音台，有源音箱类似设备。 10、AC115V-230V：两档电压选择开关，根据当地的电压选择合适的电压档位。 11、标准的IEC电源接口。...
- Page 5 有源音箱 调音台 电吉他 话筒 （如果您使用电容话筒， 注意：8个通道可以同时使用。 要用3针卡农线） 音频输入 接口： XLR/6.35mm二合一接口 接口类型： 平衡 最小阻抗： 2Kohms 峰值输入音量： +5dB 增益控制范围： 30dB 放大倍数： 60dB 幻象电源： 音频输出 1/4’ ’ TRS 接口： 接口类型： 平衡 阻抗： 600ohm 峰值输出音量： +18.5dB 频响： 20hz-20khz 失真度： 0.02% 信噪比： >80dB 交调失真： >70dB@1khz...
