Summary of Contents for Alctron TMP-6

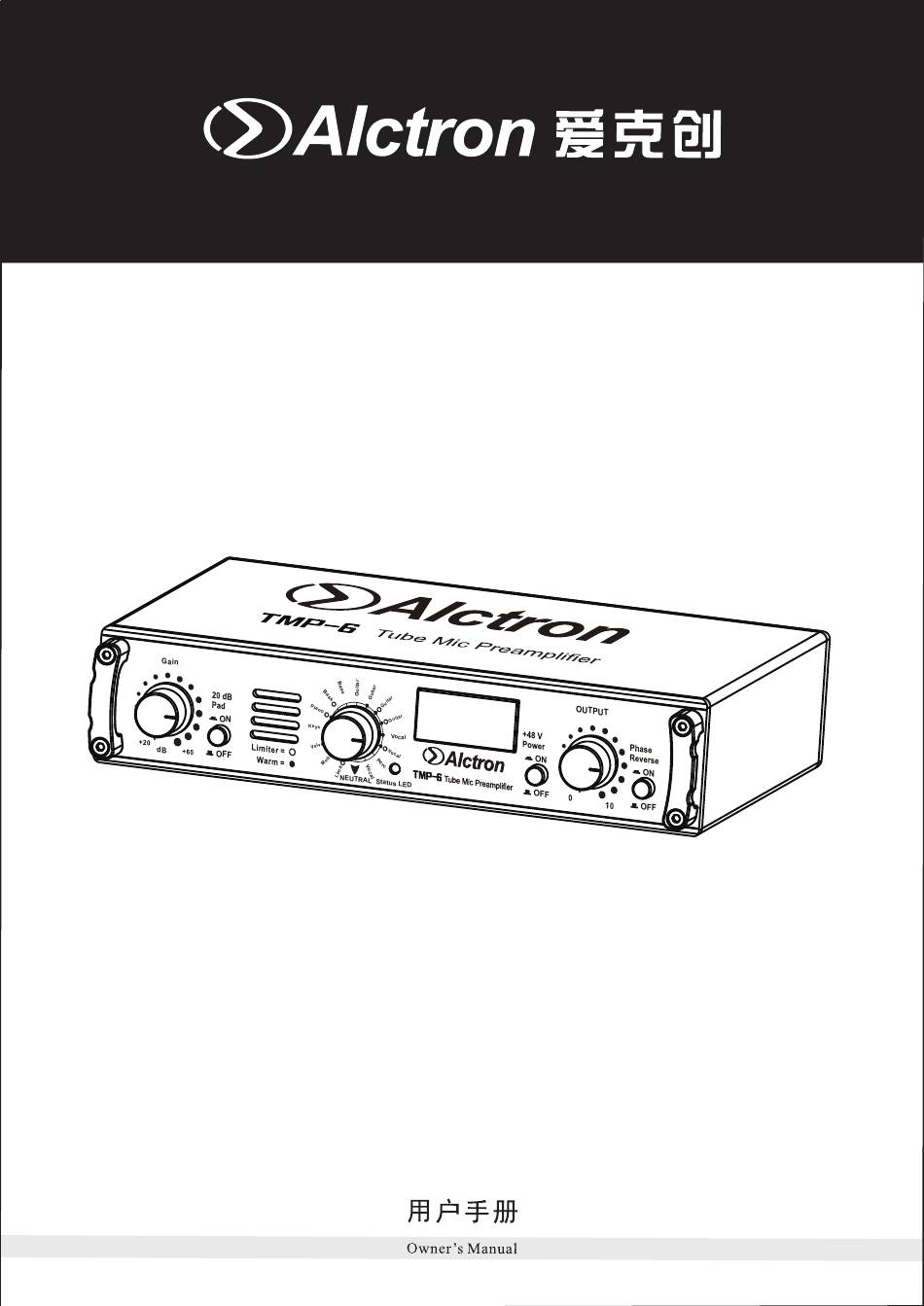

- Page 1 TMP-6 话筒信号放大器 MICROPHONE AMPLIFIER...

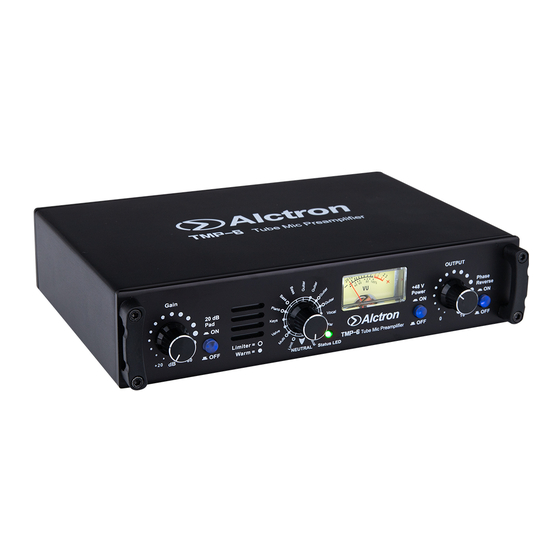

- Page 2 TMP-6 tube mic preamp is perfect for studio and live applications. Its creative electronic circuit adds the tonal versatility and catches detail sound quality. The high quality 12AX7B tube amplifies sound in a premium way which makes the output sound more clear and natural. It has 16 different instrument tones for you to choice and two different input channels which make the TMP-6 suitable for more applications.
- Page 3 10、Status LED: bi-color status LED lights green after power is applied and if the level signal are adequate. It will light red whenever the signal at the value’s output is about to clip. If the LED is constantly red, reduce the signal level with the gain control or activate a limiter preset.
- Page 4 XLR input Connector: balanced/unbalanced Type: transformerless, DC-decoupled input Impedance: approx 2kohm Max input level: -7dBu/20dB with pad 1/4’’ TRS input Connector: balanced/unbalanced Type: transformerless, DC-decoupled input Impedance: approx 1Mohm Max input level: +16dBu/20dB with pad Audio outputs Connector: XLR and 1/4’’ TRS balanced/unbalanced Type: transformerless, DC-decoupled output Impedance:...
- Page 5 TMP-6是一款电子管话筒放大器适用于录音室，现场演出等。创新型的电子线路设计结合了电子管的特性， 丰富了音色和声音的细节。高品质的12AX7B电子管对声音进行放大优化处理，让输出音质更加清晰自然。 自带16种不同的乐器音色供您选择结合两种不同的输入接口使TMP-6适用于更多的场合。铝型材的壳身， 稳定，坚固耐用。 Power INST Gain OUTPUT Vocal Status LED NEUTRAL 1、INPUT：三针卡农话筒输入接口，连接话筒（两个输入接口不能同时使用） 2、INPUT：6.35mm乐器输入接口，连接乐器（两个输入接口不能同时使用） 3、OUTPUT：非平衡6.35mm乐器输出接口，连接声卡，调音台类似设备。 4、OUTPUT：平衡三针卡农输出接口，连接声卡，音箱，调音台类似设备。 5、50-60HZ AC 9V：50-60HZ通用适配器接口。 6、POWER：打开或者关闭设备。 7、GAIN：输入增益调节按钮，调节输入增益。 8、20dB pad：按下此开关，信号衰减20dB。 9、Limiter= , warm= , limiter-warm= - , neutral四大类模式，结合不同的乐器分为16种不同的音 色效果。根据您自己的需求选择合适的效果。 代表温暖的音色。如果您的音频信号需要添加温暖的模拟音色，您可以选择这个 。 Vocal: 人声和歌声 Guitar: 电吉他 Keys: 各种电子键盘乐器...
- Page 6 10、Status LED：双色的指示灯。当您开启TMP-6并伴有信号输入时亮起绿灯。当信号接近峰值时，LED会 变成红色。如果红灯一直亮起，需要调节输入增益大小，或者启用输出保护限幅器。当输出保护限幅 器开启后，只要输出信号等级超过限幅器与之时LED 会变成红色，此时限幅器会自动减小增益以避免 输出信号达到峰值。 11、+48V电源：48V幻象电源开关，当您的设备需要48V电源供电的时候打开此开关即可。 12、OUTPUT：输出音量调节旋钮，调节输出音量。 13、Phase reverse：相位开关，调换输出信号的相位，使得输出信号的相位保持一致。 当MIC作为输入设备的时候 话筒 调音台(或相似产品) 当INST作为输入设备的时候 电吉它 声卡...
- Page 7 XLR输入 接口： 平衡/非平衡 类型： 无变压器，DC耦合输入 阻抗： 大约2千欧 最大输入电平： -7dBu/20dB with pad 1/4’ ’ TRS输入 接口： 平衡/非平衡 类型： 无变压器，DC耦合输入 阻抗： 大约1兆欧 最大输入电平： +16dBu/20dB with pad 音频输出 卡农和1/4’ ’ TRS，平衡/非平衡 接口： 类型： 无变压器，DC耦合输出 阻抗： 大约700欧平衡/大约350欧非平衡 最大输出电平： 大约+16dBu@100kohm...
