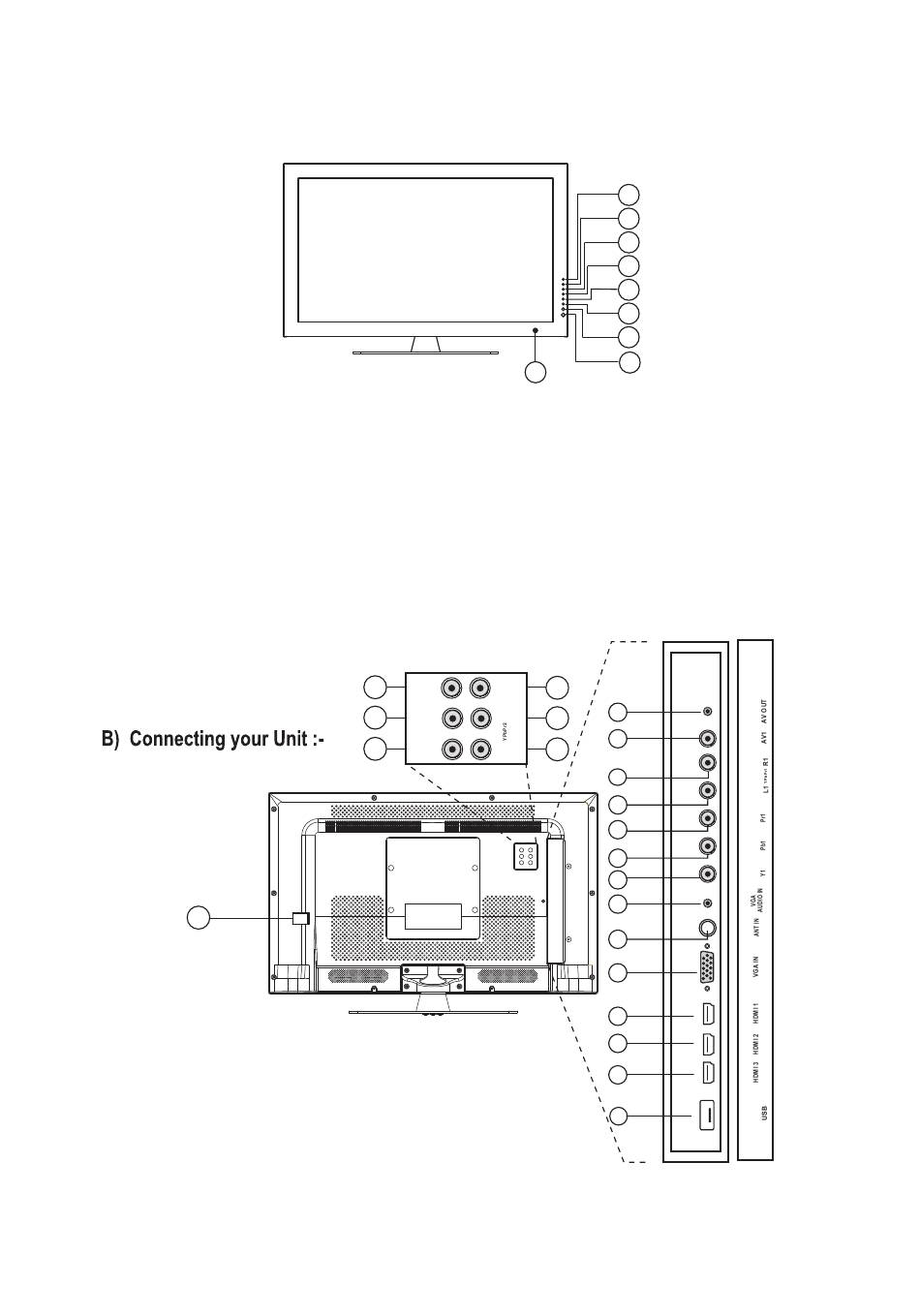

Name and Function of Control on Set

A) Front Panel Control/Keys (Optional)
1) LED INDICATOR
2) IR SENSOR
3) STAND BY
4) SOURCE (TV/AV)
5) MENU
6) CH-
7) CH+
8) VOL-
9) VOL+
10) AC POWER IN
11) USB 1
12) HDMI 3
Note :
1) Above Sketches are just representation. Actual TV set may look differ than these sketches.
Great user manuals database on
13) HDMI 2
14) HDMI 1
15) VGA IN
16) ANT IN
17) VGA AUDIO IN
18) Y1
19) Pb1
20) Pr1
21) L1 (YPbPr1/AV1)
10
1
22) R1 (YPbPr1/AV 1)
23) AV 1
24) AV OUT
25) AV 2
26) L2 (YPbPr2)
27) R2 (YPbPr2)
28) Y2
29) Pb2
30) Pr2
30
Pr2 Av2
29
Pb2 L2
Y2 R2
28
UserManuals.info
9
8
7
6
5
4
3
2
25
24
26
23
27
22
21
20
19
18
17
16
15
14
13
12
11
EN 7
