Dogtra RR Deluxe Owner's Manual

Remote release bird launchers
Hide thumbs Also See for RR Deluxe:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Table of Contents
loading

Related Manuals for Dogtra RR Deluxe

Summary of Contents for Dogtra RR Deluxe

  • Page 2: Table Of Contents

    CONTENU GENERALITES SUR LE LANCEUR D’OISEAU CARACTERISTIQUES CONTENU DU PACK IMPORTANTES MISES EN GARDES DESCRIPTION DE L’EMETTEUR DESCRIPTION DE RECEPTEUR DESCRIPTION DE LA BOITE D’ ENVOL QL, PL ASSEMBLAGE ET FONCTIONNEMENT QL, PL REGLAGE DE LA TENSION DES RESSORTS RECHARGE DES BATTERIES ACCESSOIRES ENTRETIEN GARANTIE ET REPARATION...

  • Page 3: Caracteristiques

    émetteurs. Le système de déclenchement à distance DIVERS MODES SONORES : Le récepteur Dogtra est un outil efficace pour entrainer votre émet un son de canard et un beep. chien afin qu’il maintienne une direction ou qu’il PORTEE : Réception à...

  • Page 4: Importantes Mises En Gardes

    IMPORTANTES MISES EN GARDES DESCRIPTION DE L’EMETTEUR IMPORTANTES MISES EN GARDES DESCRIPTION DE L’EMETTEUR NE PAS utiliser le lanceur de gibier avant d’avoir lu le manuel. Emetteur Transporter le lanceur vers une position sans risque. Le filet peut être ouverte ou fermé, dans ce cas la goupille de sécurité...
  • Page 5 DESCRIPTION DE L’EMETTEUR 1. Antenne : Une antenne de 5 cm est fournie 5. Bouton du lanceur gauche : Le bouton du avec l’émetteur Dogtra RR Deluxe. lanceur gauche déclenche le lanceur L’antenne doit être fixée sur l’émetteur avant connecté à la prise jack gauche du récepteur.

  • Page 6: Description De Recepteur

    DESCRIPTION DU RECEPTEUR DESCRIPTION DU RECEPTEUR DESCRIPTION DU RECEPTEUR 1. Antenne flexible : L’antenne flexible est située au dessus du récepteur. Prière de ne pas courber l’antenne avec force afin de ne Récepteur pas réduire la portée. 2. Pavillon : Le pavillon émet un son bruyant 1.

  • Page 7: Description De La Boite D' Envol

    DESCRIPTION DE LA BOITE D’ENVOL (QL, PL) DESCRIPTION DU RECEPTEUR DESCRIPTION DE LA BOITE Après la recharge, s’assurer de bien repositionner le bouchon en caoutchouc sur D’ENVOL (QL, PL) la prise pour la protéger de la poussière et de l’humidité. 6.
  • Page 8 DESCRIPTION DE LA BOITE D’ENVOL (QL, PL) DESCRIPTION DE LA BOITE D’ENVOL (QL, PL) Taille de la boite d’envol 1. Filet pour leurre ou gibier : Maintien le leurre ou l’oiseau pour un lancer - 22 x 11.5 x 11 ( en cm) 2.
  • Page 9 ASSEMBLAGE ET FONCTIONNEMENT ASSEMBLAGE ET FONCTIONNEMENT ASSEMBLAGE ET FONCTIONNEMENT ASSEMBLAGE Figure 2. Insertion du cordon de soléno de dans le récepteur 2) Insérer le cordon du soléno de dans la prise gauche du récepteur Figure 1. Montage du récepteur 1) Pour monter le récepteur, fixer le à la te d’envol et pousser le vers le bas pour qu’il puisse se clipper.

  • Page 10: Ql, Pl Assemblage Et Fonctionnement

    ASSEMBLAGE ET FONCTIONNEMENT ASSEMBLAGE ET FONCTIONNEMENT Comment lancer le système de déclenchement à ASSEMBLAGE DE DEUX LANCEURS distance Dogtra Essayer d’abord votre lanceur sans leurre ou oiseau à l’intérieur. ATTENTION Eloigner votre tête du haut du lanceur lorsqu’il est chargé. Vous pourriez être blessé si le leurre ou l’oiseau est lancé...
  • Page 11 ASSEMBLAGE ET FONCTIONNEMENT ASSEMBLAGE ET FONCTIONNEMENT Figure 6. Lanceur ouvert Figure 5. Préparer le lanceur 4) Appuyer le bouton du lanceur droit ou 2) Bloquer le levier d’éjection sous le palier gauche situé sur l’émetteur selon la prise à arrondi du loquet. laquelle la bo te d’envol est connectée.
  • Page 12 à droite du récepteur. Le Figure 8. Tension pour lanceur fort. haut parleur externe peut être commandé à part sur www.dogtra-europe.com. 1) Le lanceur est livré avec les ressorts tendus en position basse. En vissant, les...

  • Page 13: Ql, Pl Reglage De La Tension Des Ressorts

    REGLAGE DE LA TENSION DES RESSORTS RECHARGE DES BATTERIES RECHARGE DES BATTERIES DOGTRA RR DELUXE Figure 9. Tension pour lanceur court 1. Recharger les batteries pendant environ 14 heures avant d’utiliser l’appareil pour la première fois. 2) En dévissant, les ressorts bougent vers 2.
  • Page 14 Note : Les appareils sont rechargés partiellement toute utilisation). lors de la sortie de l’usine Dogtra. Lors de la réception de la bo te d’envol, assurez vous que 4. Après chargement, recouvrir le réceptacle des le récepteur et l’émetteur sont rechargés...

  • Page 15: Accessoires

    RECEPTION ACCESSOIRES RECEPTION ACCESSOIRES a une portée de Les équipements suivants peuvent être 1500 mètres. Selon la configuration du terrain ou la façon dont vous utilisez votre collier la portée obtenus séparément. peut varier. Haut parleur externe Vous aurez une meilleure portée si vous tenez l’émetteur loin de votre corps et si vous ne Le haut parleur externe est recommandé...

  • Page 16: Entretien

    L’antenne de l’émetteur doit être à Dogtra-Europe pour vérifier leur bon sécurisée et fixée pour une utilisation optimum. fonctionnement. Rincer l’appareil après chaque utilisation et nettoyer-le de toute saleté...
  • Page 17 Pour valider la garantie à durée limitée : Garder bien la facture d’achat de votre produit DOGTRA.Vous avez 30 jours à partir de la date d’achat pour signaler un collier défectueux. Dogtra s’engage à vous le remplacer. Un émetteur ou un récepteur perdu, le...
  • Page 18 Les couts de réexpédition du produit La Société : DOGTRA-EUROPE réparé sont aux frais de la société Dogtra. N’importe quel service d’expédition accéléré est au frais du propriétaire. La Société Dogtra ne déclare sous notre seule responsabilité que le produit : fournit pas d’unité...
  • Page 19 CONTENTS OVERVIEW OF BIRD LAUNCHERS MAIN FEATURES PACKAGE CONTENTS IMPORTANT SAFEGUARDS DESCRIPTION OF TRANSMITTER PARTS DESCRIPTION OF RECEIVER PARTS DESCRIPTION OF LAUNCHER PARTS QL, PL ASSEMBLY AND OPERATION QL, PL ADJUSTING SPRING STRENGTH SETTINGS CHARGING THE BATTERIES ACCESSORIES BASIC MAINTENANCE WARRANTY AND REPAIR INFORMATION...

  • Page 20: Main Features

    MULTIPLE RELEASERS : up to 16 launchers LAUNCHER SYSTEMS controlled from one transmitter MULTIPLE SOUND MODES : receiver emits a Dogtra Remote Release Bird Launcher duck call and beep sound System is an effective tool to train your dogs to RANGE : effective within one mile hold a point or stop to flush.

  • Page 21: Important Safeguards

    IMPORTANT SAFEGUARDS DESCRIPTION OF TRANSMITTER PARTS DESCRIPTION OF IMPORTANT SAFEGUARDS TRANSMITTER PARTS DO NOT use the bird launcher until you have read this manual. transmitter Transport the launcher in a safe position. It should either have the bird cradle open or if it is closed, the safety pin must be inserted to lock 1.

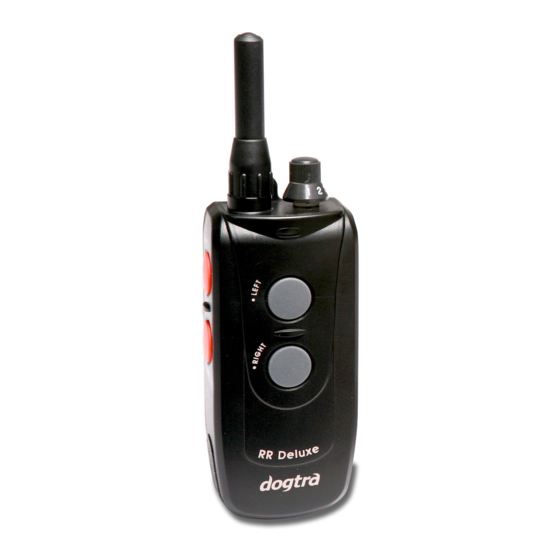

  • Page 22 DESCRIPTION OF TRANSMITTER PARTS 1. Antenna : A 2 Antenna is supplied with 6. Right launcher button : Right launcher Dogtra RR Deluxe transmitter. The button releases the launcher connected to antenna must be fastened to the the right jack of the receiver.

  • Page 23: Description Of Receiver Parts

    DESCRIPTION OF RECEIVER PARTS DESCRIPTION OF RECEIVER PARTS DESCRIPTION OF RECEIVER PARTS 1. Flexible antenna : Flexible antenna is located on the top of the receiver. Please do Receiver not bend the antenna forcibly for it can cause serious reduction in range. 2.

  • Page 24: Description Of Launcher Parts

    DESCRIPTION OF LAUNCHER PARTS (QL, PL) DESCRIPTION OF RECEIVER PARTS DESCRIPTION OF LAUNCHER charging, make sure the rubber cover is fully PARTS (QL, PL) seated so that dirt will not enter the receptacle. 6. Left Jack : Jack located on the left side where a launcher can be plugged.
  • Page 25 DESCRIPTION OF LAUNCHER PARTS (QL, PL) DESCRIPTION OF LAUNCHER PARTS (QL, PL) Launcher size 1. Bird cradle : Bird cradle holds a dummy or (Launcher) - for quail bird for launching. - 8.6 2. Cradle bar : Cradle bar supports a bird cradle. - Excellent choice for quail and pigeons 3.

  • Page 26: Ql, Pl Assembly And Operation

    ASSEMBLY AND OPERATION ASSEMBLY AND OPERATION ASSEMBLY AND OPERATION ASSEMBLY Figure 2. Plugging solenoid cord into the receiver. 2) Plug the solenoid cord into the receiver’s left jack Figure 1. Mounting the receiver 1) To mount the receiver, attach the receiver to the launcher box and push down gently so that it locks in place.
  • Page 27 ASSEMBLY AND OPERATION ASSEMBLY AND OPERATION How to launch the DOGTRA Remote Release Bird ASSEMBLY FOR TWO LAUNCHERS Launchers First, test the launcher without any dummy or bird inside. WARNING Keep your head away from the top of the launcher when it is loaded.
  • Page 28 ASSEMBLY AND OPERATION ASSEMBLY AND OPERATION Figure 6. Remote launcher released. Figure 5. Setting the latch. 2) Place the release lever under the latch roller 4) Press the transmitter’s left or right launcher bearing. button depending on which jack (left or right) it’s connected to.

  • Page 29: Ql, Pl Adjusting Spring Strength Settings

    Figure 8. Positioned for high launch of a receiver. External speaker can be purchased separately at www.dogtra.com. 1) The bird launcher is shipped with the springs adjusted in the bottom setting. This 7) Press the transmitter’s beeper button or duck...

  • Page 30: Charging The Batteries

    ADJUSTING SPRING STRENGTH SETTINGS CHARGING THE BATTERIES CHARGING THE BATTERIES Figure 9. Positioned for low launch 1. Charge the unit about 14 hours before using the unit for the first time. 2. Do not charge the batteries near any 2) Turning counter-clockwise will move flammable substances.
  • Page 31 NOTE : Only use Dogtra-approved batteries, chargers, and accessories for your Dogtra 1. Attach the charging cables to both the RR Deluxe System. When a charger is not in transmitter and receiver(s), as shown on use, disconnect it from the power source.

  • Page 32: Accessories

    ACCESSORIES RECEPTION Reception ACCESSORIES has a range of The following items may be purchased 1 mile. Depending on the way you use your transmitter, the transmitter range may vary. separately. Hold the transmitter away from your body External loud Speaker and avoid touching the antenna, to get the greatest range.

  • Page 33: Basic Maintenance

    3 months for 14 hours, and once before the first use. - For Dogtra units over two years old from purchase date, batteries may be replaced when When traveling, try to store your units in having battery problems.

  • Page 34: Warranty And Repair Information

    Return shipping for warranty is the owner’s responsibility. Costs for shipping back to the customer is covered by Dogtra-Europe. Any expedited shipping service will be at the owner’s expense.
  • Page 35 DECLARATION OF R&TTE CONFORMITY DECLARATION OF R&TTE CONFORMITY The company : DOGTRA-EUROPE declare under our responsibility that the following product : comply to all dispositions of the European Directives R&TTE 1999/5/CE and comply with standards below : ETSI EN 300 220...
